Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601G90000 (GWS9-115)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

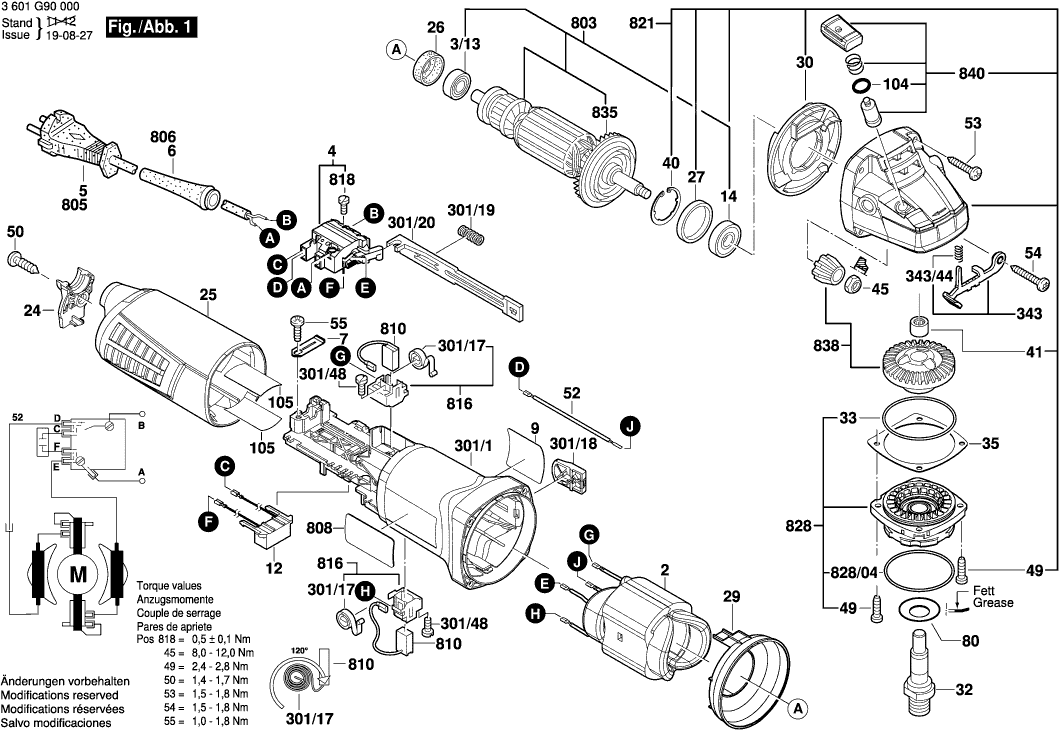

Dessins des Bosch 3601G90000 (GWS9-115)
Liste de pièces de rechange des Bosch 3601G90000 (GWS9-115)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Épanouissement Polaire | ||||
| 2 | 1607000F04 | 27.81 | 33.37 | |
| Roulement A Billes | ||||
| 3/13 | 2600905032 | 4.94 | 5.93 | |
| Interrupteur | ||||
| 4 | 1607200086 | 10.90 | 13.08 | |
| Manchon | ||||
| 6 | 160070304D | 1.49 | 1.79 | |
| Collier De Fixation | ||||
| 7 | 1601302017 | 1.00 | 1.20 | |
| Plaque De Marque | ||||
| 9 | 1601118L02 | 2.40 | 2.88 | |
| Condensateur Antiparasit. | ||||
| 12 | 1607328074 | 6.73 | 8.08 | |
| Roulement A Billes Rigide | ||||
| 14 | 1600905032 | 5.81 | 6.97 | |
| Couvercle | ||||
| 24 | 1605500279 | 2.86 | 3.43 | |
| Couvercle De Carter | ||||
| 25 | 1605500278 | 8.35 | 10.02 | |
| Bague Intermediaire | ||||
| 26 | 1600502023 | 2.08 | 2.50 | |
| Bague En Caoutchouc | ||||
| 27 | 1600206025 | 2.08 | 2.50 | |
| Deflecteur D’air | ||||
| 29 | 1600591025 | 2.40 | 2.88 | |
| Distributeur D’air | ||||
| 30 | 1600591050 | 2.40 | 2.88 | |
| Broche De Rectifieuse | ||||
| 32 | 1607000D6A | 7.46 | 8.95 | |
| Joint torique | ||||
| 33 | 1600210035 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 35 | 1600136020 | 3.44 | 4.13 | |
| Rondelle De Compensation | ||||
| 35 | 1600136013 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 35 | 1600136014 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 35 | 1600136015 | 2.40 | 2.88 | |
| Etrier D’arret | ||||
| 40 | 1600119011 | 2.08 | 2.50 | |
| Palier-Glisseur | ||||
| 41 | 1600200029 | 3.71 | 4.45 | |
| Ecrou Hex | ||||
| 45 | 1603300016 | 1.49 | 1.79 | |
| Ecrou Hex | ||||
| 45 | 1619P17544 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 49 | 2914491410 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 50 | 2603490023 | 1.00 | 1.20 | |
| Cable De Connexion | ||||
| 52 | 1604448013 | 2.08 | 2.50 | |
| Vis A Tete Bombee Torx | ||||
| 53 | 1603435078 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 54 | 1603414026 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 55 | 2603490021 | 1.00 | 1.20 | |
| Disque De Recouvrement | ||||
| 80 | 1619P09390 | 2.08 | 2.50 | |
| Joint torique | ||||
| 104 | 1600210044 | 1.00 | 1.20 | |
| Plaque Isolante | ||||
| 105 | 1601008005 | 4.94 | 5.93 | |
| Carter De Moteur | ||||
| 301/1 | 1605108287 | 9.67 | 11.60 | |
| Ressort Spiral | ||||
| 301/17 | 1604652021 | 1.00 | 1.20 | |
| Poignee D’interrupteur | ||||
| 301/18 | 1602026088 | 1.00 | 1.20 | |
| Ressort De Compression | ||||
| 301/19 | 1619P09932 | 1.28 | 1.54 | |
| Ressort De Compression | ||||
| 301/19 | 1604611026 | 1.00 | 1.20 | |
| Curseur De Reglage | ||||
| 301/20 | 1602319010 | 1.49 | 1.79 | |
| Vis A Tete Bombee | ||||
| 301/48 | 1613435034 | 1.00 | 1.20 | |
| Levier D’enclenchement | ||||
| 343 | 1607000742 | 7.46 | 8.95 | |
| Ressort De Compression | ||||
| 343/44 | 1604611042 | 1.49 | 1.79 | |
| Poignee Auxiliaire | ||||
| 650/1 | 16020250A0 | 10.90 | 13.08 | |
| Ecrou Cylindrique | ||||
| 650/2 | 1603345043 | 8.35 | 10.02 | |
| Cle A Ergots | ||||
| 650/3 | 1607950052 | 3.44 | 4.13 | |
| Bride De Fixation | ||||
| 650/5 | 2605703014 | 7.53 | 9.04 | |
| Joint torique | ||||
| 650/5/2 | 1600210039 | 2.08 | 2.50 | |
| Capot De Protection | ||||
| 651 | 1600A00XK8 | 13.13 | 15.76 | |
| Induit Avec Ventilateur | ||||
| 803 | 1607000V49 | 47.53 | 57.04 | |
| Câble d alimentation | ||||
| 805 | 1607000392 | 21.30 | 25.56 | |
| Manchon | ||||
| 806 | 1600703043 | 2.40 | 2.88 | |
| Manchon | ||||
| 806 | 160070304D | 1.49 | 1.79 | |
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 810 | 1607000V53 | 11.02 | 13.22 | |
| Porte-Balais | ||||
| 816 | 1607000V54 | 2.86 | 3.43 | |
| Vis à tête cylindrique | ||||
| 818 | 2910110048 | 1.00 | 1.20 | |
| Carter D’engrenages | ||||
| 821 | 1607000V55 | 31.42 | 37.70 | |
| Flasque De Palier | ||||
| 828 | 1607000D6C | 11.37 | 13.64 | |
| Joint torique | ||||
| 828/04 | 3600210109 | 2.08 | 2.50 | |
| Ventilateur | ||||
| 835 | 1606610132 | 2.08 | 2.50 | |
| Ventilateur | ||||
| 835 | 1616B00064 | 2.08 | 2.50 | |
| Unite A Engrenages | ||||
| 838 | 1607000D4Y | 14.94 | 17.93 | |
| Bouton-Poussoir | ||||
| 840 | 1607000V41 | 4.18 | 5.02 | |
| Capot De Protection | ||||
| 891 | 1600A025XP | 9.67 | 11.60 | |
| Poignee Auxiliaire | ||||
| 891 | 160202509T | 3.44 | 4.13 | |
| Tube De Graisse | ||||
| 892 | 1605430003 | 34.82 | 41.78 | |
| Tube De Graisse | ||||
| 893 | 1615430020 | 18.94 | 22.73 | |
| SNELSPANMOER | ||||
| 896 | 1603340027 | 45.52 | 54.62 | |
| Ecrou De Blocage Rapide | ||||
| 896 | 1600A016PP | 41.30 | 49.56 | |
