Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601C96003 ( GWS9-115 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

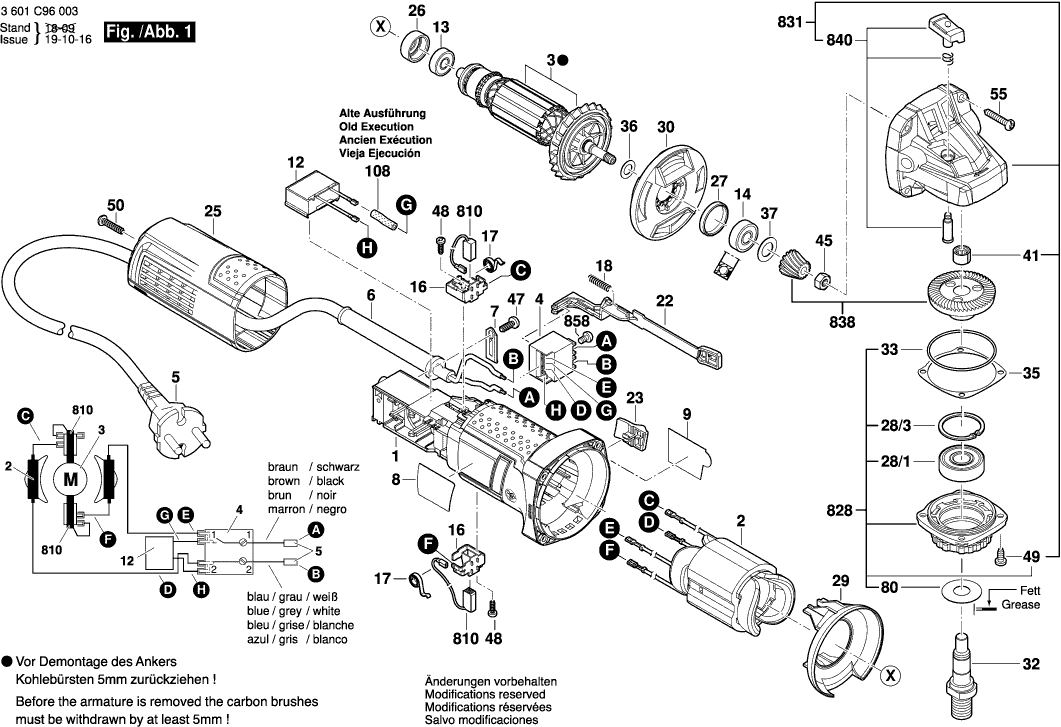

Dessins des Bosch 3601C96003 ( GWS9-115 )
Liste de pièces de rechange des Bosch 3601C96003 ( GWS9-115 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1619P10959 | 4.10 | 4.92 | |
| Épanouissement Polaire | ||||
| 2 | 160422059G | 20.42 | 24.50 | |
| Épanouissement Polaire 220-240V | ||||
| 2 | 1619P10953 | 14.80 | 17.76 | |
| Induit | ||||
| 3 | 1604010BN1 | 20.42 | 24.50 | |
| Induit 220-240V | ||||
| 3 | 1619P10952 | 17.13 | 20.56 | |
| Commutateur | ||||
| 4 | 1607200326 | 11.88 | 14.26 | |
| Câble d alimentation EU 2,65m 2 x 0,75mm H05 W-F | ||||
| 5 | 1604460312 | 7.58 | 9.10 | |
| Manchon Ø6,5-Ø6,9x95 MM | ||||
| 6 | 2600703012 | 2.24 | 2.69 | |
| Collier De Fixation | ||||
| 7 | 1601302017 | 0.83 | 1.00 | |
| Plaque signalétique | ||||
| 8 | 1619P31872 | 1.94 | 2.33 | |
| Plaque De Marque GWS 9-115 | ||||
| 9 | 1619P11142 | 1.94 | 2.33 | |
| Filtre D’antiparasitage | ||||
| 12 | 1619P15041 | 1.94 | 2.33 | |
| Roulement A Billes Rigide | ||||
| 13 | 1619P08829 | 5.33 | 6.40 | |
| Roulement A Billes Rigide | ||||
| 14 | 1619P13103 | 2.24 | 2.69 | |
| Porte-Balais | ||||
| 16 | 1619P01811 | 2.24 | 2.69 | |
| Ressort Spiral | ||||
| 17 | 1604652013 | 1.18 | 1.42 | |
| Ressort De Compression | ||||
| 18 | 1619P11487 | 0.83 | 1.00 | |
| Curseur De Reglage | ||||
| 22 | 1619P10968 | 0.83 | 1.00 | |
| Bouton De Commande | ||||
| 23 | 1619P10969 | 0.83 | 1.00 | |
| Couvercle De Carter | ||||
| 25 | 1619P13558 | 3.31 | 3.97 | |
| Bague Intermediaire | ||||
| 26 | 1600502023 | 1.70 | 2.04 | |
| Bague En Caoutchouc | ||||
| 27 | 1600206025 | 1.70 | 2.04 | |
| Roulement A Billes | ||||
| 28/1 | 1619P07440 | 5.33 | 6.40 | |
| Etrier D’arret DIN 472-32x1,2 MM | ||||
| 28/3 | 2916660013 | 1.70 | 2.04 | |
| Deflecteur D’air | ||||
| 29 | 1619P10970 | 0.83 | 1.00 | |
| Distributeur D’air | ||||
| 30 | 1619P14139 | 1.18 | 1.42 | |
| Broche De Rectifieuse M 14, SW 17 | ||||
| 32 | 1619P06419 | 8.45 | 10.14 | |
| Joint torique 44,0x1,0 MM | ||||
| 33 | 1619P02820 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,2 MM | ||||
| 35 | 1619P02822 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,1 MM | ||||
| 35 | 1619P02821 | 0.83 | 1.00 | |
| Rondelle De Butee | ||||
| 36 | 1619P00987 | 0.83 | 1.00 | |
| Disque De Recouvrement | ||||
| 37 | 1600100033 | 1.94 | 2.33 | |
| Douille à aiguilles Ø8xØ12x8 MM | ||||
| 41 | 1600910018 | 4.10 | 4.92 | |
| Ecrou Hex | ||||
| 45 | 2915011007 | 0.83 | 1.00 | |
| Vis Speciale | ||||
| 47 | 2609110052 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx 3x10 | ||||
| 48 | 1619P00220 | 0.83 | 1.00 | |
| Vis autotaradeuse p. défo DIN 7500, M4x10, SR10.2 | ||||
| 49 | 1603435068 | 1.18 | 1.42 | |
| Vis A Tete Bombee Torx 4x20 | ||||
| 50 | 1619P00105 | 1.18 | 1.42 | |
| Vis A Tete Bombee Torx 4x25 | ||||
| 55 | 1619P01066 | 0.83 | 1.00 | |
| Disque De Recouvrement | ||||
| 80 | 1619P09390 | 1.70 | 2.04 | |
| Flexible Contractible | ||||
| 108 | 1619P02866 | 0.83 | 1.00 | |
| Capot De Protection | ||||
| 650/1 | 1600A025XP | 7.58 | 9.10 | |
| Ecrou Cylindrique M14 | ||||
| 650/2 | 1603345043 | 6.54 | 7.85 | |
| Cle A Ergots | ||||
| 650/3 | 1619P08927 | 3.31 | 3.97 | |
| Bride De Fixation Ø22,3xØ42 MM | ||||
| 650/5 | 2605703014 | 4.10 | 4.92 | |
| Joint torique 20,35x1,78 MM | ||||
| 650/5/2 | 1600210039 | 1.70 | 2.04 | |
| Capot De Protection Ø115 MM ARGENT | ||||
| 651 | 1600A00XU6 | 8.45 | 10.14 | |
| Jeu De Balais | ||||
| 810 | 1619P11715 | 4.70 | 5.64 | |
| Flasque De Palier | ||||
| 828 | 1619P07451 | 12.41 | 14.89 | |
| Carter D’engrenages | ||||
| 831 | 1619P12186 | 11.88 | 14.26 | |
| Jeu De Roues D’engrenage | ||||
| 838 | 1619P14111 | 10.73 | 12.88 | |
| Bouton-Poussoir | ||||
| 840 | 1619P12188 | 1.18 | 1.42 | |
| Vis A Tete Bombee DIN7985-M3,5x5-4.8-H | ||||
| 858 | 2910641081 | 0.83 | 1.00 | |
| Tube De Graisse 225 ML | ||||
| 894 | 1615430020 | 15.71 | 18.85 | |
| Tube De Graisse 225 ML | ||||
| 895 | 1605430003 | 29.75 | 35.70 | |
