Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 06013787AC (GWS850CE)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

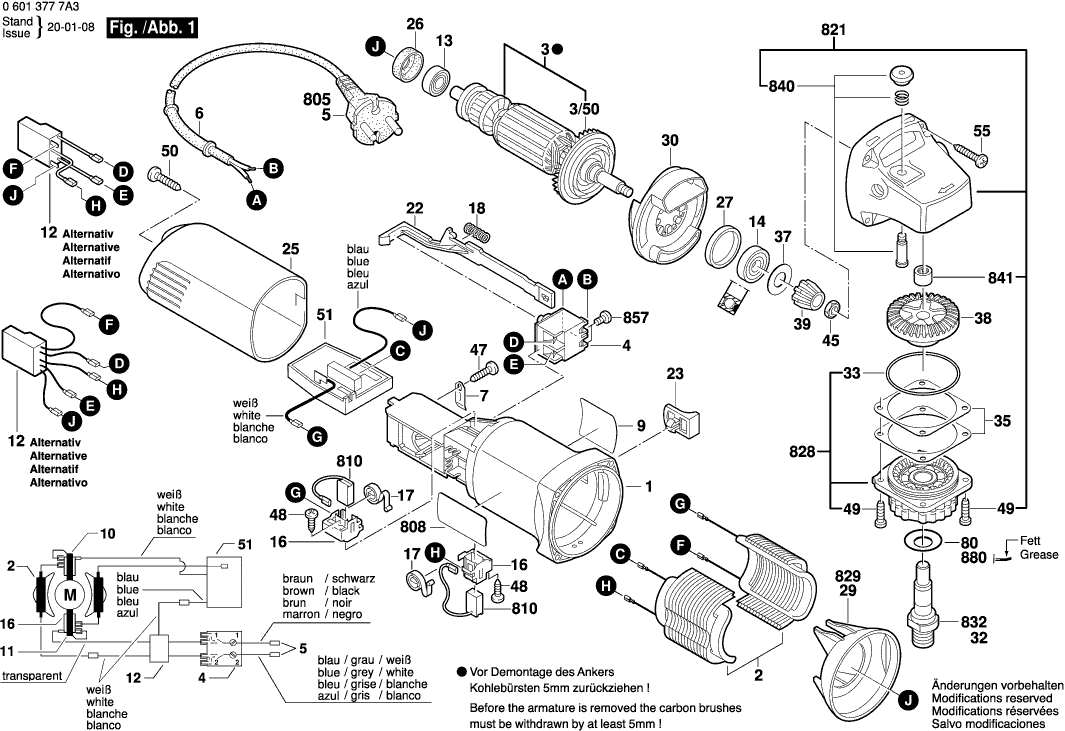

Dessins des Bosch 06013787AC (GWS850CE)
Liste de pièces de rechange des Bosch 06013787AC (GWS850CE)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1619P09772 | 12.82 | 15.38 | |
| Épanouissement Polaire | ||||
| 2 | 1604220506 | 20.39 | 24.47 | |
| Induit Avec Ventilateur | ||||
| 3 | 1604010667 | 30.08 | 36.10 | |
| Ventilateur | ||||
| 3/50 | 1606610141 | 4.18 | 5.02 | |
| Commutateur | ||||
| 4 | 160720031V | 9.67 | 11.60 | |
| Câble d alimentation | ||||
| 5 | 1604460312 | 9.67 | 11.60 | |
| Manchon | ||||
| 6 | 2600703012 | 2.86 | 3.43 | |
| Collier De Fixation | ||||
| 7 | 1601302017 | 1.00 | 1.20 | |
| Plaque De Marque | ||||
| 9 | 1611110F57 | 3.44 | 4.13 | |
| Filtre D’antiparasitage | ||||
| 12 | 2609120008 | 13.13 | 15.76 | |
| Roulement A Billes Rigide | ||||
| 13 | 1619P11239 | 3.44 | 4.13 | |
| Roulement A Billes | ||||
| 13 | 1619P00456 | 2.86 | 3.43 | |
| Roulement A Billes | ||||
| 14 | 1619P00455 | 3.44 | 4.13 | |
| Roulement A Billes Rigide | ||||
| 14 | 1619P11240 | 2.86 | 3.43 | |
| Porte-Balais | ||||
| 16 | 1619P01811 | 2.86 | 3.43 | |
| Ressort Spiral | ||||
| 17 | 1604652013 | 1.49 | 1.79 | |
| Ressort De Compression | ||||
| 18 | 1604611031 | 2.52 | 3.02 | |
| Curseur De Reglage | ||||
| 22 | 1602319009 | 2.86 | 3.43 | |
| Bouton De Commande | ||||
| 23 | 1619P02762 | 2.40 | 2.88 | |
| Couvercle De Carter | ||||
| 25 | 1605500196 | 9.67 | 11.60 | |
| Bague Intermediaire | ||||
| 26 | 1600502023 | 2.08 | 2.50 | |
| Bague En Caoutchouc | ||||
| 27 | 1600206025 | 2.08 | 2.50 | |
| Deflecteur D’air | ||||
| 30 | 1600591024 | 3.44 | 4.13 | |
| Joint torique | ||||
| 33 | 1600210041 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 35 | 1600136016 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 35 | 1600136017 | 2.40 | 2.88 | |
| Disque De Recouvrement | ||||
| 37 | 1600100033 | 2.40 | 2.88 | |
| Engrenage | ||||
| 38 | 2609110150 | 6.73 | 8.08 | |
| Pignon | ||||
| 39 | 2609110149 | 4.18 | 5.02 | |
| Ecrou Hex | ||||
| 45 | 2915011007 | 1.00 | 1.20 | |
| Vis Speciale | ||||
| 47 | 2609110052 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 48 | 1619P00220 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 49 | 1603435068 | 1.49 | 1.79 | |
| Vis à Tôle | ||||
| 50 | 2910611020 | 1.49 | 1.79 | |
| Regulateur De Vitesse | ||||
| 51 | 16072335C1 | 33.33 | 40.00 | |
| Plus disponible, pas de remplacement | ||||
| 55 | 2910611022 | |||
| Disque De Recouvrement | ||||
| 80 | 1619P09390 | 2.08 | 2.50 | |
| Tournevis Hexagonal | ||||
| 131 | 1619P01598 | 2.40 | 2.88 | |
| Porte-Cles | ||||
| 132 | 3602311050 | 2.08 | 2.50 | |
| Capot De Protection | ||||
| 650/10 | 1600A025XP | 9.67 | 11.60 | |
| Ecrou Cylindrique | ||||
| 650/20 | 1603345043 | 8.35 | 10.02 | |
| Cle A Ergots | ||||
| 650/30 | 1619P08927 | 4.18 | 5.02 | |
| Bride De Fixation | ||||
| 650/50 | 2605703014 | 7.53 | 9.04 | |
| Joint torique | ||||
| 650/50/20 | 1600210039 | 2.08 | 2.50 | |
| Capot De Protection | ||||
| 651 | 1600A00XU7 | 8.35 | 10.02 | |
| Câble d alimentation | ||||
| 805 | 1607000385 | 13.13 | 15.76 | |
| Plaque signalétique | ||||
| 808 | 1619P31810 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 810 | 1607014145 | 9.67 | 11.60 | |
| Carter D’engrenages | ||||
| 821 | 1605806466 | 14.94 | 17.93 | |
| Flasque De Palier | ||||
| 828 | 1619P02708 | 9.67 | 11.60 | |
| Bouton-Poussoir | ||||
| 840 | 1607000298 | 4.18 | 5.02 | |
| Douille à aiguilles | ||||
| 841 | 1600910018 | 4.94 | 5.93 | |
| Vis A Tete Bombee | ||||
| 857 | 2910641081 | 1.00 | 1.20 | |
| Disque De Recouvrement | ||||
| 880 | 1619P09390 | 2.08 | 2.50 | |
| Tube De Graisse | ||||
| 894 | 1615430020 | 18.94 | 22.73 | |
| Tube De Graisse | ||||
| 895 | 1605430003 | 34.82 | 41.78 | |
