Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601H20000 ( GWS8-115 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

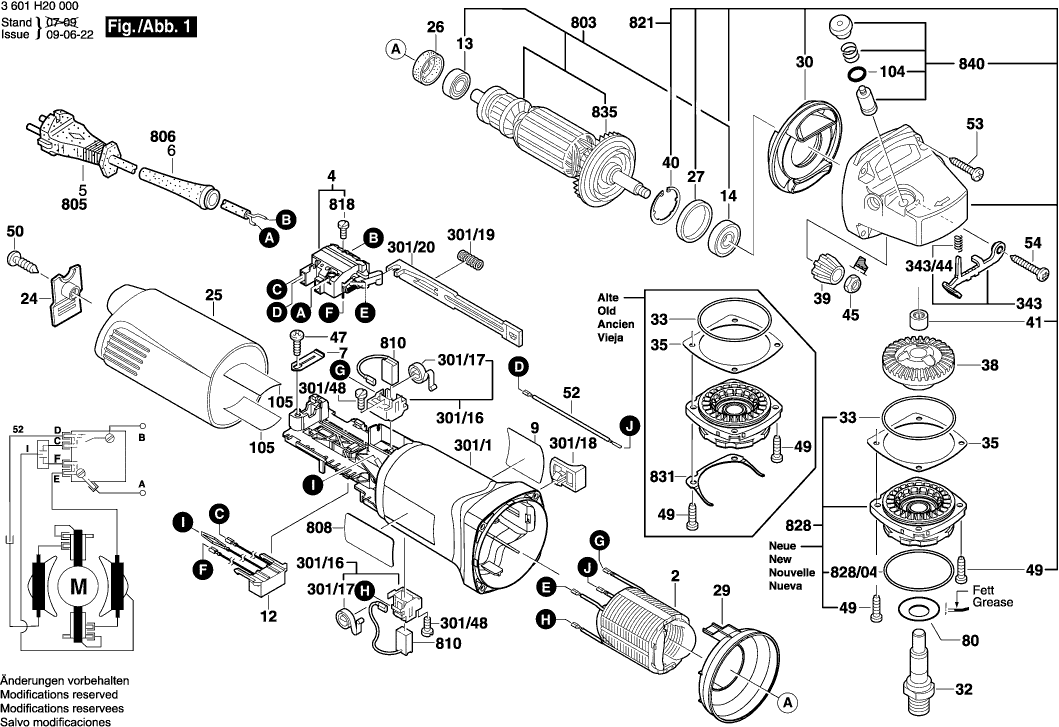

Dessins des Bosch 3601H20000 ( GWS8-115 )
Liste de pièces de rechange des Bosch 3601H20000 ( GWS8-115 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Épanouissement Polaire 220-230V | ||||
| 2 | 1604220282 | 22.36 | 26.83 | |
| Épanouissement Polaire 230V | ||||
| 2 | 1604220458 | 18.19 | 21.83 | |
| Interrupteur | ||||
| 4 | 1607200086 | 8.45 | 10.14 | |
| Collier De Fixation | ||||
| 7 | 1601302017 | 0.83 | 1.00 | |
| Plaque De Marque | ||||
| 9 | 1601118G92 | 2.71 | 3.25 | |
| Filtre D’antiparasitage | ||||
| 12 | 1607328059 | 5.33 | 6.40 | |
| Roulement A Billes 7x19x6 | ||||
| 13 | 2600905032 | 4.10 | 4.92 | |
| Roulement A Billes Rigide 8x22x7 | ||||
| 14 | 1600905032 | 4.70 | 5.64 | |
| Recouvrement BLEU | ||||
| 24 | 1605500228 | 2.24 | 2.69 | |
| Couvercle De Carter BLEU FONCÉ | ||||
| 25 | 1605500251 | 5.83 | 7.00 | |
| Bague En Caoutchouc | ||||
| 26 | 1600206036 | 1.18 | 1.42 | |
| Bague En Caoutchouc | ||||
| 27 | 1600206025 | 1.70 | 2.04 | |
| Deflecteur D’air | ||||
| 29 | 1600591025 | 1.94 | 2.33 | |
| Deflecteur D’air | ||||
| 30 | 1600591014 | 1.94 | 2.33 | |
| Broche De Rectifieuse | ||||
| 32 | 1607000D6A | 5.83 | 7.00 | |
| Joint torique 46,0x1,1 MM | ||||
| 33 | 1600210035 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,15 MM ÉPAIS | ||||
| 35 | 1600136020 | 2.71 | 3.25 | |
| Rondelle De Compensation 0,1 MM ÉPAIS | ||||
| 35 | 1600136013 | 1.94 | 2.33 | |
| Rondelle De Compensation 0,2 MM ÉPAIS | ||||
| 35 | 1600136014 | 1.94 | 2.33 | |
| Rondelle De Compensation 0,3 MM ÉPAIS | ||||
| 35 | 1600136015 | 1.94 | 2.33 | |
| Plus disponible, pas de remplacement | ||||
| 38 | 1606333616 | |||
| Pas d'informations disponibles, non commandable | ||||
| 39 | 1606333617 | |||
| Etrier D’arret | ||||
| 40 | 1600119011 | 1.70 | 2.04 | |
| Palier-Glisseur | ||||
| 41 | 1600200029 | 2.24 | 2.69 | |
| Ecrou Hex M7, SW10 | ||||
| 45 | 1603300016 | 1.18 | 1.42 | |
| Vis A Tete Bombee Torx 4x12 | ||||
| 47 | 2603490021 | 0.83 | 1.00 | |
| Vis autotaradeuse p. défo M4x16 | ||||
| 49 | 2914491410 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx 4x20 | ||||
| 50 | 2603490023 | 0.83 | 1.00 | |
| Cable De Connexion L=90 MM BLANC | ||||
| 52 | 1604448013 | 1.70 | 2.04 | |
| Vis A Tete Bombee Torx | ||||
| 53 | 1603435078 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx 4x30 | ||||
| 54 | 1603414026 | 0.83 | 1.00 | |
| Disque De Recouvrement | ||||
| 80 | 1619P09390 | 1.70 | 2.04 | |
| Joint torique 4,5x1,0 MM BLEU | ||||
| 104 | 1600210044 | 0.83 | 1.00 | |
| Plaque Isolante | ||||
| 105 | 1601008005 | 2.24 | 2.69 | |
| Carter De Moteur BLEU FONCÉ | ||||
| 301/1 | 1605108248 | 7.58 | 9.10 | |
| Porte-Balais | ||||
| 301/16 | 1601323025 | 2.71 | 3.25 | |
| Ressort Spiral | ||||
| 301/17 | 1604652013 | 1.18 | 1.42 | |
| Poignee D’interrupteur | ||||
| 301/18 | 1602026088 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 301/19 | 1604611026 | 0.83 | 1.00 | |
| Curseur De Reglage NOIR | ||||
| 301/20 | 1602319010 | 1.18 | 1.42 | |
| Vis A Tete Bombee 3x10 ST | ||||
| 301/48 | 1613435034 | 0.83 | 1.00 | |
| Levier D’enclenchement | ||||
| 343 | 1607000742 | 5.83 | 7.00 | |
| Ressort De Compression | ||||
| 343/44 | 1604611042 | 1.18 | 1.42 | |
| Capot De Protection 115 MM | ||||
| 651 | 1600A00XK8 | 11.88 | 14.26 | |
| Induit Avec Ventilateur 220-230V | ||||
| 803 | 1604010A19 | 40.61 | 48.73 | |
| Câble d alimentation EU 230V 4,15m 2 x 1,0mm H05 | ||||
| 805 | 1607000386 | 15.71 | 18.85 | |
| Plus disponible, pas de remplacement | ||||
| 806 | 1600703040 | |||
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 1.94 | 2.33 | |
| Jeu De Balais Kohlebürstensatz 10 x 1 607 014 176 | ||||
| 810 | 1607000482 | 91.56 | 109.87 | |
| Jeu De Balais | ||||
| 810 | 1607014176 | 10.73 | 12.88 | |
| Vis à tête cylindrique DIN 85-AM3x6-CUZN | ||||
| 818 | 2910110048 | 0.83 | 1.00 | |
| Carter D’engrenages | ||||
| 821 | 16058065SC | 18.19 | 21.83 | |
| Pas d'informations disponibles, non commandable | ||||
| 828 | 1607000D6C | |||
| Joint torique 47,0x1,5 MM | ||||
| 828/04 | 3600210109 | 1.70 | 2.04 | |
| Partie De Ressort | ||||
| 831 | 1601290013 | 0.83 | 1.00 | |
| Ventilateur | ||||
| 835 | 1606610129 | 1.70 | 2.04 | |
| Bouton-Poussoir | ||||
| 840 | 1607000A71 | 2.71 | 3.25 | |
| Joint torique 20,35x1,78 MM | ||||
| 890 | 1600210039 | 1.70 | 2.04 | |
| Poignee Auxiliaire | ||||
| 891 | 16020250A0 | 8.45 | 10.14 | |
| Capot De Protection | ||||
| 891 | 1600A025XP | 7.58 | 9.10 | |
| Ecrou Cylindrique M14 | ||||
| 892 | 1603345043 | 6.54 | 7.85 | |
| Cle A Ergots | ||||
| 893 | 1607950052 | 2.71 | 3.25 | |
| Bride De Fixation Ø22,3xØ42 MM | ||||
| 895 | 2605703014 | 4.10 | 4.92 | |
| Ecrou De Blocage Rapide | ||||
| 896 | 1600A016PP | 36.85 | 44.22 | |
| Tube De Graisse 225 ML | ||||
| 897 | 1605430003 | 29.75 | 35.70 | |
| Tube De Graisse 225 ML | ||||
| 898 | 1615430020 | 15.71 | 18.85 | |
