Dessins techniques et pièces de rechange Bosch GWS 750

Type exact:
3 601 C94 001
3 601 C94 001

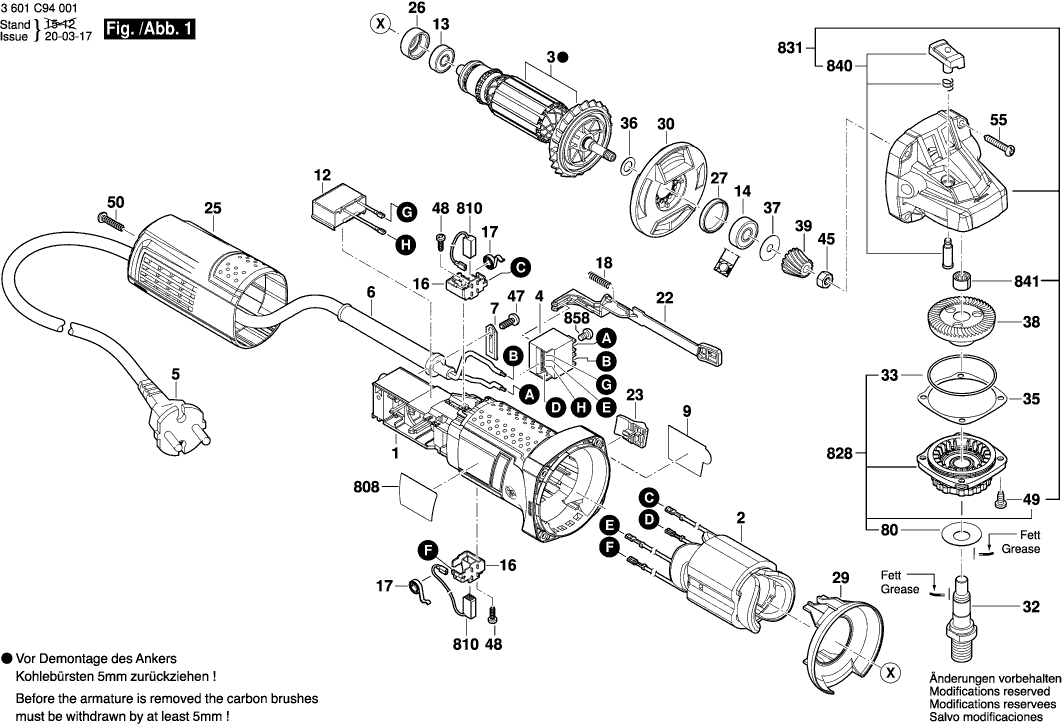

Dessins des BOSCH 3601C94001 ( GWS750 )
Liste de pièces de rechange des BOSCH 3601C94001 ( GWS750 )
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
Carter De Moteur | ||||
1 | 1619P10958 | Carter De Moteur | € 4.90 | |
Épanouissement Polaire 220-240V | ||||
2 | 1619P08334 | Épanouissement Polaire 220-240V | € 19.27 | |
Induit 220-240V | ||||
3 | 1619P08234 | Induit 220-240V | € 29.04 | |
Commutateur | ||||
4 | 1607200326 | Commutateur | € 13.33 | |
Câble d alimentation CN 2,65m 2 x 0,75mm H05 W-F | ||||
5 | 1604460312 | Câble d alimentation CN 2,65m 2 x 0,75mm H05 W-F | € 9.60 | |
Manchon Ø6,5-Ø6,9x95 MM | ||||
6 | 2600703012 | Manchon Ø6,5-Ø6,9x95 MM | € 2.40 | |
Collier De Fixation | ||||
7 | 1601302017 | Collier De Fixation | € 1.00 | |
Plaque De Marque GWS 750 | ||||
9 | 1619P11132 | Plaque De Marque GWS 750 | € 2.30 | |
Filtre D’antiparasitage | ||||
12 | 1619P15041 | Filtre D’antiparasitage | € 2.30 | |
Roulement A Billes Rigide | ||||
13 | 1619P08829 | Roulement A Billes Rigide | € 6.74 | |
Roulement A Billes Rigide | ||||
14 | 1619P13103 | Roulement A Billes Rigide | € 2.86 | |
Porte-Balais | ||||
16 | 1619P01811 | Porte-Balais | € 2.86 | |
Ressort Spiral | ||||
17 | 1604652013 | Ressort Spiral | € 1.34 | |
Ressort De Compression | ||||
18 | 1619P11487 | Ressort De Compression | € 1.00 | |
Curseur De Reglage | ||||
22 | 1619P10967 | Curseur De Reglage | € 1.00 | |
Bouton De Commande | ||||
23 | 1619P10969 | Bouton De Commande | € 1.00 | |
Couvercle De Carter | ||||
25 | 1619P10963 | Couvercle De Carter | € 3.31 | |
Bague Intermediaire | ||||
26 | 1600502023 | Bague Intermediaire | € 2.10 | |
Bague En Caoutchouc | ||||
27 | 1600206025 | Bague En Caoutchouc | € 2.10 | |
Deflecteur D’air | ||||
29 | 1619P10970 | Deflecteur D’air | € 1.00 | |
Distributeur D’air | ||||
30 | 1619P14139 | Distributeur D’air | € 1.30 | |
Broche De Rectifieuse M 14, SW 17 | ||||
32 | 1619P06419 | Broche De Rectifieuse M 14, SW 17 | € 10.80 | |
Joint torique 44,0x1,0 MM | ||||
33 | 1619P02820 | Joint torique 44,0x1,0 MM | € 1.30 | |
Rondelle De Compensation 0,1 MM | ||||
35 | 1619P02821 | Rondelle De Compensation 0,1 MM | € 1.00 | |
Rondelle De Compensation 0,2 MM | ||||
35 | 1619P02822 | Rondelle De Compensation 0,2 MM | € 1.30 | |
Rondelle De Butee | ||||
36 | 1619P00987 | Rondelle De Butee | € 1.00 | |
Disque De Recouvrement | ||||
37 | 1600100033 | Disque De Recouvrement | € 2.40 | |
Couronne D’angle | ||||
38 | 1619P02823 | Couronne D’angle | € 7.92 | |
Roue Conique | ||||
39 | 1619P02825 | Roue Conique | € 4.90 | |
Épuisé | ||||
45 | 2915011007 | Épuisé | ||
Vis Speciale | ||||
47 | 2609110052 | Vis Speciale | € 1.00 | |
Vis A Tete Bombee Torx 3x10 | ||||
48 | 1619P00220 | Vis A Tete Bombee Torx 3x10 | € 1.00 | |
Vis autotaradeuse p. défo | ||||
49 | 1619P12666 | Vis autotaradeuse p. défo | € 1.00 | |
Vis A Tete Bombee Torx 4x20 | ||||
50 | 1619P00105 | Vis A Tete Bombee Torx 4x20 | € 1.34 | |
Vis A Tete Bombee Torx 4x25 | ||||
55 | 1619P01066 | Vis A Tete Bombee Torx 4x25 | € 1.00 | |
Disque De Recouvrement | ||||
80 | 1619P09390 | Disque De Recouvrement | € 2.10 | |
Poignee Auxiliaire M10, Ø32,5x105 MM | ||||
650/1 | 160202509T | Poignee Auxiliaire M10, Ø32,5x105 MM | € 5.86 | |
Ecrou Cylindrique M14 | ||||
650/2 | 1603345043 | Ecrou Cylindrique M14 | € 8.26 | |
Cle A Ergots | ||||
650/3 | 1619P08927 | Cle A Ergots | € 4.20 | |
Bride De Fixation Ø22,3xØ42 MM | ||||
650/5 | 2605703014 | Bride De Fixation Ø22,3xØ42 MM | € 5.10 | |
Joint torique 20,35x1,78 MM | ||||
650/5/2 | 1600210039 | Joint torique 20,35x1,78 MM | € 1.00 | |
Capot De Protection Ø115 MM ARGENT | ||||
651 | 1600A00XU6 | Capot De Protection Ø115 MM ARGENT | € 10.80 | |
Plaque signalétique | ||||
808 | 1619P31827 | Plaque signalétique | € 2.30 | |
Jeu De Balais | ||||
810 | 1619P11715 | Jeu De Balais | € 10.67 | |
Flasque De Palier | ||||
828 | 1619P07452 | Flasque De Palier | € 9.22 | |
Carter D’engrenages | ||||
831 | 1619P12186 | Carter D’engrenages | € 13.33 | |
Bouton-Poussoir | ||||
840 | 1619P12188 | Bouton-Poussoir | € 1.30 | |
Palier-Glisseur | ||||
841 | 1600200029 | Palier-Glisseur | € 2.86 | |
Épuisé | ||||
858 | 2910641081 | Épuisé | ||
Tube De Graisse 225 ML | ||||
894 | 1615430020 | Tube De Graisse 225 ML | € 19.27 | |
Tube De Graisse 225 ML | ||||
895 | 1605430003 | Tube De Graisse 225 ML | € 36.43 |
