Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601C88106 ( GWS7-125 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

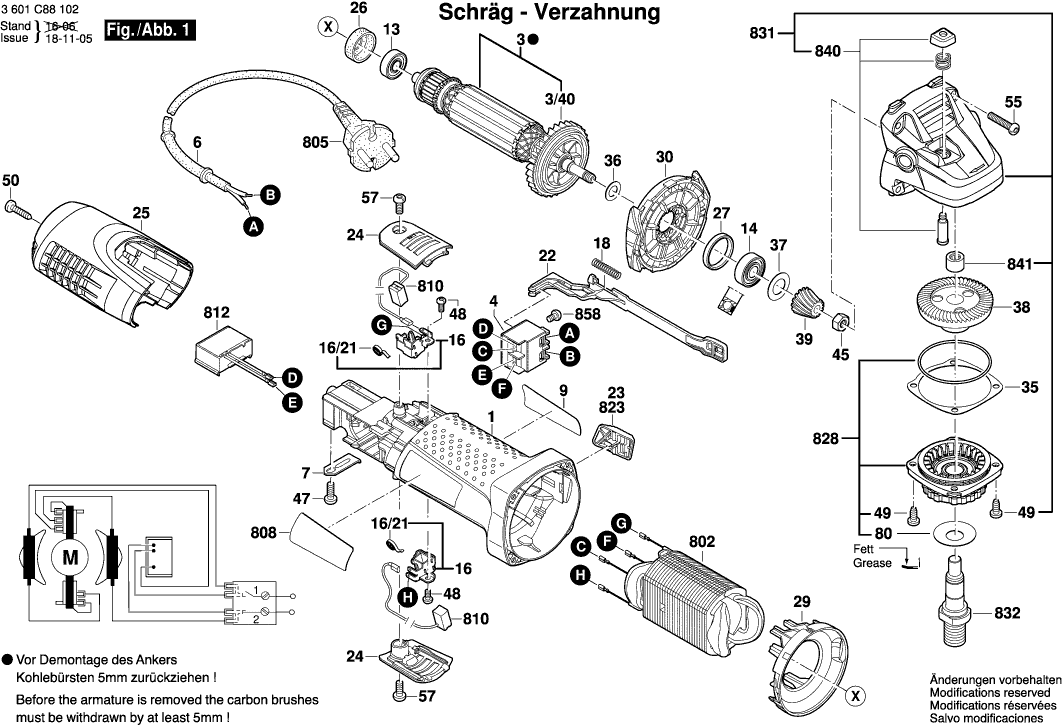

Dessins des Bosch 3601C88106 ( GWS7-125 )
Liste de pièces de rechange des Bosch 3601C88106 ( GWS7-125 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1619P09415 | 6.54 | 7.85 | |
| Induit | ||||
| 3 | 1604010BK7 | 20.42 | 24.50 | |
| Induit | ||||
| 3 | 1619P20622 | 19.23 | 23.08 | |
| Ventilateur | ||||
| 3/40 | 1619P02801 | 1.18 | 1.42 | |
| Commutateur | ||||
| 4 | 1607200326 | 11.88 | 14.26 | |
| Manchon Ø6,5-Ø6,9x95 MM | ||||
| 6 | 2600703012 | 2.24 | 2.69 | |
| Collier De Fixation | ||||
| 7 | 1601302017 | 0.83 | 1.00 | |
| Plaque De Marque GWS 7-125 | ||||
| 9 | 1619P02865 | 1.94 | 2.33 | |
| Roulement A Billes 7x19x6 MM | ||||
| 13 | 1619P00456 | 2.24 | 2.69 | |
| Roulement A Billes | ||||
| 14 | 1619P00455 | 2.71 | 3.25 | |
| Porte-Balais | ||||
| 16 | 1619P02845 | 2.24 | 2.69 | |
| Ressort Spiral | ||||
| 16/21 | 1619P02809 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 18 | 1604611031 | 2.24 | 2.69 | |
| Curseur De Reglage | ||||
| 22 | 1619P02811 | 1.18 | 1.42 | |
| Bouton De Commande | ||||
| 23 | 1619P10838 | 1.18 | 1.42 | |
| Capuchon De Balais | ||||
| 24 | 1619P02828 | 1.18 | 1.42 | |
| Couvercle De Carter VERT | ||||
| 25 | 1619P02843 | 3.31 | 3.97 | |
| Bague Intermediaire | ||||
| 26 | 1600502023 | 1.70 | 2.04 | |
| Bague En Caoutchouc | ||||
| 27 | 1600206025 | 1.70 | 2.04 | |
| Deflecteur D’air | ||||
| 29 | 1619P02818 | 1.18 | 1.42 | |
| Distributeur D’air | ||||
| 30 | 1619P02819 | 0.83 | 1.00 | |
| Rondelle De Compensation 0,2 MM | ||||
| 35 | 1619P02822 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,1 MM | ||||
| 35 | 1619P02821 | 0.83 | 1.00 | |
| Rondelle De Butee | ||||
| 36 | 1619P00987 | 0.83 | 1.00 | |
| Disque De Recouvrement | ||||
| 37 | 1600100033 | 1.94 | 2.33 | |
| Couronne D’angle | ||||
| 38 | 1619P02823 | 6.54 | 7.85 | |
| Roue Conique | ||||
| 39 | 1619P02825 | 4.10 | 4.92 | |
| Ecrou Hex | ||||
| 45 | 2915011007 | 0.83 | 1.00 | |
| Vis Speciale | ||||
| 47 | 2609110052 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx 3x8 | ||||
| 48 | 1619P02849 | 0.83 | 1.00 | |
| Vis autotaradeuse p. défo DIN 7500, M4x10, SR10.2 | ||||
| 49 | 1603435068 | 1.18 | 1.42 | |
| Vis A Tete Bombee Torx 4x20 | ||||
| 50 | 1619P00105 | 1.18 | 1.42 | |
| Vis A Tete Bombee Torx 4x25 | ||||
| 55 | 1619P01066 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx 4x12 | ||||
| 57 | 1619P02848 | 1.18 | 1.42 | |
| Disque De Recouvrement | ||||
| 80 | 1619P09390 | 1.70 | 2.04 | |
| Poignee Auxiliaire M10 | ||||
| 650/10 | 160202509T | 2.71 | 3.25 | |
| Ecrou Cylindrique M14 | ||||
| 650/20 | 1603345043 | 6.54 | 7.85 | |
| Cle A Ergots | ||||
| 650/30 | 1619P08927 | 3.31 | 3.97 | |
| Bride De Fixation Ø22,3xØ42 MM | ||||
| 650/50 | 2605703014 | 4.10 | 4.92 | |
| Joint torique 20,35x1,78 MM | ||||
| 650/50/20 | 1600210039 | 1.70 | 2.04 | |
| Capot De Protection Ø125 MM ARGENT | ||||
| 651 | 1600A00XU7 | 6.54 | 7.85 | |
| Épanouissement Polaire 220-230V | ||||
| 802 | 1619P07239 | 15.71 | 18.85 | |
| Câble d alimentation EU 2,6m 2 x 1,0 mm | ||||
| 805 | 1607000385 | 11.88 | 14.26 | |
| Plaque signal tique | ||||
| 808 | 1619P32347 | 1.94 | 2.33 | |
| Jeu De Balais 10 x 1 619 P02 870 | ||||
| 810 | 1607000489 | 49.56 | 59.47 | |
| Jeu De Balais | ||||
| 810 | 1619P02870 | 6.54 | 7.85 | |
| Filtre D’antiparasitage | ||||
| 812 | 1619P15041 | 1.94 | 2.33 | |
| Flasque De Palier | ||||
| 828 | 1619P07452 | 7.58 | 9.10 | |
| Carter D’engrenages | ||||
| 831 | 1619P02872 | 12.41 | 14.89 | |
| Broche De Rectifieuse M 14, SW 17 | ||||
| 832 | 1619P06419 | 8.45 | 10.14 | |
| Bouton-Poussoir | ||||
| 840 | 1619P02873 | 1.70 | 2.04 | |
| Palier-Glisseur | ||||
| 841 | 1600200029 | 2.24 | 2.69 | |
| Vis A Tete Bombee DIN7985-M3,5x5-4.8-H | ||||
| 858 | 2910641081 | 0.83 | 1.00 | |
| Tube De Graisse 225 ML | ||||
| 894 | 1615430020 | 15.71 | 18.85 | |
| Tube De Graisse 225 ML | ||||
| 895 | 1605430003 | 29.75 | 35.70 | |
