Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601348103 ( GWS7-125 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 0601348103 ( GWS7-125 )

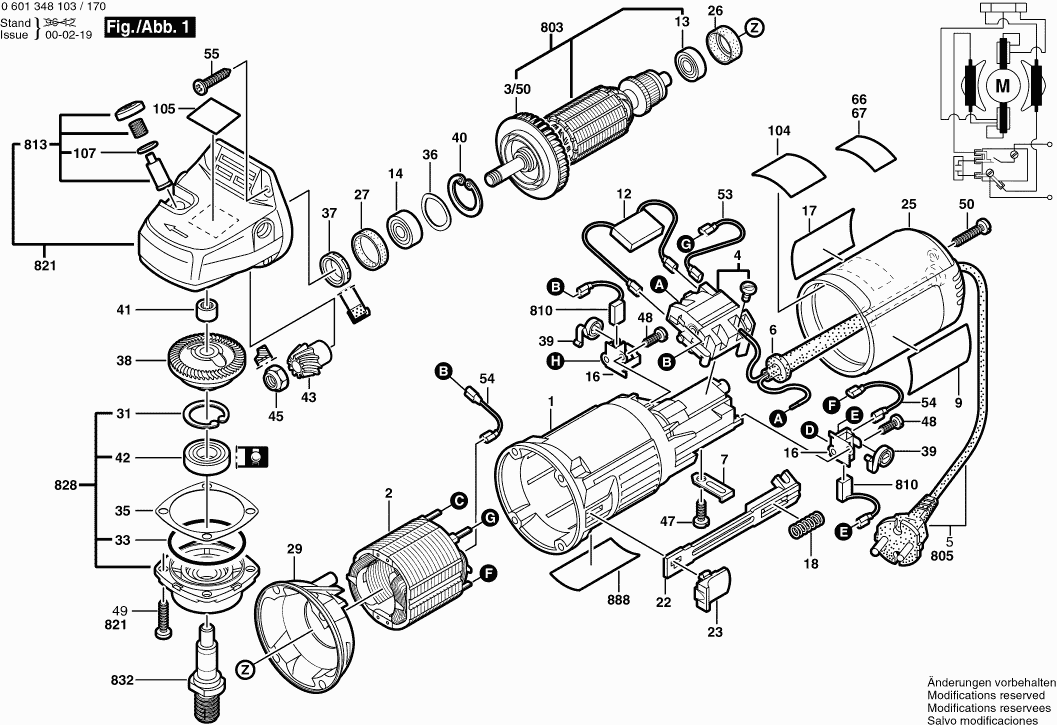

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 0601348103 ( GWS7-125 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Carter De Moteur
1 16051082CC 10.73 12.88

Plus disponible, pas de remplacement
2 1604220272

Ventilateur
3/50 1606610121 1.18 1.42

Interrupteur
4 1607200086 8.45 10.14

Vis à tête cylindrique DIN 85-AM3x6-CUZN
4/10 2910110048 0.83 1.00

Manchon Ø7,6-Ø8,2x95 MM
6 2600703013 1.94 2.33

Collier De Fixation
7 1601302017 0.83 1.00

Plaque De Marque CÔTÉ SOLEIL
9 1601110784 2.24 2.69

Plus disponible, pas de remplacement
12 1607328029

Roulement A Billes 7x19x6
13 2600905032 4.10 4.92

Roulement A Billes Rigide 8x22x7
14 1600905011 4.70 5.64

Porte-Balais
16 1600A003G4 2.71 3.25

Plaque De Marque
17 1601110781 2.24 2.69

Ressort De Compression
18 1604611026 0.83 1.00

Curseur De Reglage
22 1602319002 1.94 2.33

Poignee D’interrupteur NOIR
23 1602026057 1.18 1.42

Couvercle De Carter BLEU
25 1600508010 5.83 7.00

Douille Caoutchouc
26 1600502020 1.94 2.33

Bague En Caoutchouc
27 1600206025 1.70 2.04

Deflecteur D’air
29 1601328005 1.94 2.33

Etrier D’arret DIN 472-32x1,2 MM
31 2916660013 1.70 2.04

Joint torique 46,0x1,1 MM ROUGE
33 3600210124 2.24 2.69

Rondelle De Compensation 0,2 MM ÉPAIS
35 1600136010 1.94 2.33

Rondelle De Compensation 0,3 MM ÉPAIS
35 1600136011 1.70 2.04

Rondelle De Compensation 0,1 MM ÉPAIS
35 1600136012 0.83 1.00

Rondelle Elastique
36 1600150011 0.83 1.00

Bague D’etancheite
37 1600290016 1.94 2.33

Couronne D’angle Z=36
38 1606333601 5.83 7.00

Ressort Spiral
39 1604652013 1.18 1.42

Anneau de retenue DIN 472-25x1,2MM
40 2916660009 1.70 2.04

Douille à aiguilles Ø8xØ12x8 MM
41 1600910018 4.10 4.92

Roulement A Billes Rigide 12x32x10
42 1600905006 9.53 11.44

Roue Conique Z=11
43 1606333242 44.82 53.78

Ecrou Hex M7, SW10
45 1603300016 1.18 1.42

Vis à Tôle DIN 7971-ST3,9x13-F
47 2910211018 0.83 1.00

Vis à Tôle DIN 7971-ST2,9x9,5-F
48 2910211005 0.83 1.00

Vis autotaradeuse p. défo
49 1603435026 1.70 2.04

Vis à Tôle DIN 7971-ST3,9x22-F
50 2910211021 1.18 1.42

Cable De Connexion
53 1604448016 1.18 1.42

Cable De Connexion
54 1604448016 1.18 1.42

Vis à Tôle DIN7981-ST3,9x22-C-Z
55 2912401021 0.83 1.00

Plaquette Indicatrice
105 1601110470 0.83 1.00

Joint torique 4,5x1,0 MM BLEU
107 1600210044 0.83 1.00

Cle A Ergots
650/30 1607950052 2.71 3.25

Bride De Fixation Ø22,3xØ42 MM
650/50 2605703014 4.10 4.92

Joint torique 20,35x1,78 MM
650/50/20 1600210039 1.70 2.04

Cle Male Coudee Pour Vis
650/60 2610364015 2.71 3.25

Vis cyl SixPans Creux CHC DIN 912-M6x16-8.8
652/20 2910141197 0.83 1.00

Jeu De Pieces Ø 125 MM
700 1607000172 0.83 1.00

Plus disponible, pas de remplacement
700/10 1605510113

Vis cyl SixPans Creux CHC DIN 912-M6x16-8.8
700/10/20 2910141197 0.83 1.00

Plus disponible, pas de remplacement
700/20 1608135004

Boulon A Tete Bombee DIN 603-M 5x16
700/20/30 2910281158 1.18 1.42

Ecrou A Oreilles M 5 DIN 315-G-5
700/20/40 2915191105 2.71 3.25

Ressort De Compression
700/20/50 1604643004 1.94 2.33

Tournevis Coude
700/30 1907950006 3.12 3.74

Cle Male Coudee Pour Vis
700/30 2610364015 2.71 3.25

Poignee Auxiliaire M10
750/10 160202509T 2.71 3.25

Écrou de tension
750/20 1603340040 9.44 11.33

Plus disponible, pas de remplacement
752 1605510117

Ecrou De Blocage Rapide
753 1600A016PP 36.85 44.22

Induit Avec Ventilateur 220-230V
803 1604010429 49.56 59.47

Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F
805 1607000227 20.42 24.50

Jeu De Balais
810 1607014116 8.45 10.14

Bouton-Poussoir NOIR
813 1607000253 1.70 2.04

Carter D’engrenages
821 1605806480 44.82 53.78

Flasque De Palier
828 1607000936 23.75 28.50

Ensemble Pieces Rechange
832 1607000944 11.88 14.26

Plaque signalétique
888 160111A3H3 1.94 2.33
