Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601C88108 ( GWS7-115 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

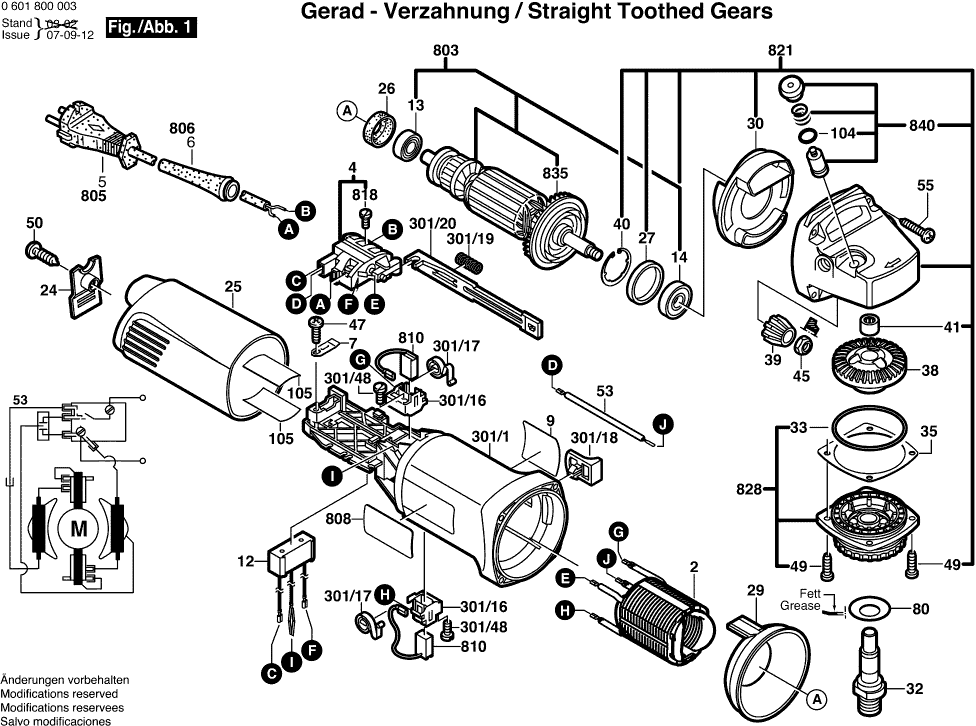

Dessins des Bosch 3601C88108 ( GWS7-115 )
Liste de pièces de rechange des Bosch 3601C88108 ( GWS7-115 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1619P09415 | 8.35 | 10.02 | |
| Induit | ||||
| 3 | 1604010BK7 | 22.88 | 27.46 | |
| Ventilateur | ||||
| 3/40 | 1619P02801 | 1.49 | 1.79 | |
| Commutateur | ||||
| 4 | 1607200326 | 6.53 | 7.84 | |
| Câble d alimentation | ||||
| 5 | 1604460312 | 8.48 | 10.18 | |
| Manchon | ||||
| 6 | 2600703012 | 2.86 | 3.43 | |
| Collier De Fixation | ||||
| 7 | 1601302017 | 1.00 | 1.20 | |
| Plaque De Marque | ||||
| 9 | 1619P02874 | 2.40 | 2.88 | |
| Filtre D’antiparasitage | ||||
| 12 | 1619P15041 | 2.18 | 2.62 | |
| Roulement A Billes | ||||
| 13 | 1619P00456 | 2.86 | 3.43 | |
| Roulement A Billes | ||||
| 14 | 1619P00455 | 3.44 | 4.13 | |
| Porte-Balais | ||||
| 16 | 1619P02845 | 2.86 | 3.43 | |
| Ressort Spiral | ||||
| 16/21 | 1619P02809 | 1.00 | 1.20 | |
| Ressort De Compression | ||||
| 18 | 1604611031 | 2.52 | 3.02 | |
| Curseur De Reglage | ||||
| 22 | 1619P02811 | 1.49 | 1.79 | |
| Bouton De Commande | ||||
| 23 | 1619P10838 | 1.49 | 1.79 | |
| Capuchon De Balais | ||||
| 24 | 1619P02828 | 1.49 | 1.79 | |
| Capuchon De Balais | ||||
| 24 | 1619P20892 | 1.32 | 1.58 | |
| Couvercle De Carter | ||||
| 25 | 1619P02843 | 4.18 | 5.02 | |
| Bague Intermediaire | ||||
| 26 | 1619P14330 | 1.00 | 1.20 | |
| Bague En Caoutchouc | ||||
| 27 | 1600206025 | 2.08 | 2.50 | |
| Deflecteur D’air | ||||
| 29 | 1619P02818 | 1.49 | 1.79 | |
| Distributeur D’air | ||||
| 30 | 1619P02819 | 1.00 | 1.20 | |
| Broche De Rectifieuse | ||||
| 32 | 1619P06419 | 10.90 | 13.08 | |
| Rondelle De Compensation | ||||
| 35 | 1619P02822 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 35 | 1619P02821 | 1.00 | 1.20 | |
| Rondelle De Butee | ||||
| 36 | 1619P00987 | 1.00 | 1.20 | |
| Disque De Recouvrement | ||||
| 37 | 1600100033 | 2.40 | 2.88 | |
| Couronne D’angle | ||||
| 38 | 1619P02823 | 8.35 | 10.02 | |
| Roue Conique | ||||
| 39 | 1619P02825 | 4.94 | 5.93 | |
| Ecrou Hex | ||||
| 45 | 2915011007 | 1.00 | 1.20 | |
| Vis Speciale | ||||
| 47 | 2609110052 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 48 | 1619P02849 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 49 | 1603435068 | 1.49 | 1.79 | |
| Vis A Tete Bombee Torx | ||||
| 50 | 1619P00105 | 1.49 | 1.79 | |
| Vis A Tete Bombee Torx | ||||
| 55 | 1619P01066 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 57 | 1619P02848 | 1.49 | 1.79 | |
| Disque De Recouvrement | ||||
| 80 | 1619P09390 | 2.08 | 2.50 | |
| Capot De Protection | ||||
| 650/10 | 1600A025XP | 8.48 | 10.18 | |
| Ecrou Cylindrique | ||||
| 650/20 | 1603345043 | 8.35 | 10.02 | |
| Cle A Ergots | ||||
| 650/30 | 1619P08927 | 4.18 | 5.02 | |
| Bride De Fixation | ||||
| 650/50 | 2605703014 | 7.53 | 9.04 | |
| Joint torique | ||||
| 650/50/20 | 1600210039 | 2.08 | 2.50 | |
| Capot De Protection | ||||
| 651 | 1600A00XU6 | 10.90 | 13.08 | |
| Épanouissement Polaire | ||||
| 802 | 1619P07239 | 18.94 | 22.73 | |
| Plaque signal tique | ||||
| 808 | 1619P20591 | 2.18 | 2.62 | |
| Jeu De Balais | ||||
| 810 | 1607000489 | 58.03 | 69.64 | |
| Jeu De Balais | ||||
| 810 | 1619P02870 | 7.46 | 8.95 | |
| Flasque De Palier | ||||
| 828 | 1619P07452 | 9.67 | 11.60 | |
| Roulement A Billes | ||||
| 828/1 | 1619P07440 | 6.73 | 8.08 | |
| Etrier D’arret | ||||
| 828/3 | 2916660013 | 2.08 | 2.50 | |
| Carter D’engrenages | ||||
| 831 | 1619P02872 | 14.94 | 17.93 | |
| Bouton-Poussoir | ||||
| 840 | 1619P02873 | 2.08 | 2.50 | |
| Palier-Glisseur | ||||
| 841 | 1600200029 | 3.71 | 4.45 | |
| Vis A Tete Bombee | ||||
| 858 | 2910641081 | 1.00 | 1.20 | |
| Tube De Graisse | ||||
| 894 | 1615430020 | 18.94 | 22.73 | |
| Tube De Graisse | ||||
| 895 | 1605430003 | 34.82 | 41.78 | |
