Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601HC6100 ( GWS27-180PR )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3601HC6100 ( GWS27-180PR )

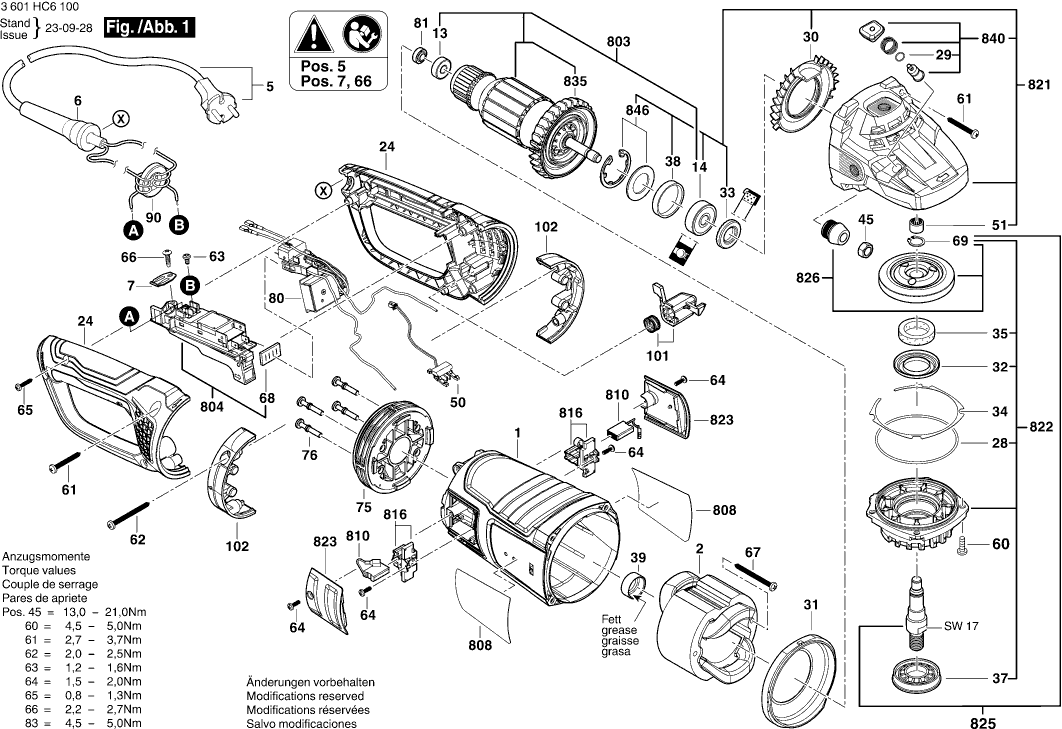

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3601HC6100 ( GWS27-180PR )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA
Carter De Moteur
1 1619P15457 11.88 14.26
Épanouissement Polaire
2 1619P17831 0.83 1.00
Câble d alimentation EU 4,15m 2 x 1,5mm H07 RN-F
5 1604460126 13.93 16.72
Manchon
6 1619P14369 1.18 1.42
Collier De Fixation
7 1601302018 1.18 1.42
Roulement A Billes Rigide 8x22x7
13 1600905011 4.70 5.64
Roulement A Billes Rigide
14 1600905028 9.53 11.44
Poignee
24 1619P17065 0.83 1.00
Joint torique 79,0x1,78 MM
28 1600210033 1.18 1.42
Joint torique 8,0x1,0 MM
29 1600210045 1.18 1.42
Distributeur D’air
30 1619P15274 2.24 2.69
Deflecteur D’air
31 1619P17066 0.83 1.00
Segment de retenue
32 1600290019 1.18 1.42
Bague D’etancheite 18,7 MM ROUGE
33 1600290013 1.94 2.33
Rondelle De Compensation 0,3 MM ÉPAIS
34 1600190021 1.94 2.33
Rondelle De Compensation 0,1 MM ÉPAIS
34 1600190022 1.18 1.42
Rondelle De Compensation 0,15 MM ÉPAIS
34 1600190020 1.18 1.42
Rondelle De Compensation 0,2 MM ÉPAIS
34 1600190037 0.83 1.00
Rondelle De Compensation 0,25 MM ÉPAIS
34 1600190038 0.83 1.00
Rondelle De Compensation 0,35 MM ÉPAIS
34 1600190039 0.83 1.00
Rondelle De Compensation 0,4 MM ÉPAIS
34 1600190040 0.83 1.00
Rondelle De Feutre
35 1600205034 1.18 1.42
joint d’étanchéité NOIR
37 1600290036 1.70 2.04
Bague En Caoutchouc 7 MM LARGE
38 1600206020 1.18 1.42
Bague En Caoutchouc
39 1600206030 1.18 1.42
Ecrou Hex M10, SW14
45 1603300019 1.18 1.42
Plus disponible, pas de remplacement
50 1619P17064
Roulement A Aiguilles Ø14 MM
51 2600910001 3.31 3.97
Vis autotaradeuse p. défo TT M5x18 MM
60 1603435023 1.18 1.42
Vis à Tôle DIN 7981-4,8x38-C-Z-ST
61 2912401038 0.83 1.00
Vis à Tôle 4,8x55
62 1603435060 1.18 1.42
Vis à tête cylindrique M4x10 MM
63 1603410014 1.18 1.42
Vis Pour Plastique St3,9x12
64 1603435042 1.18 1.42
Vis à Tôle DIN 7981-3,9x19-C-Z-ST
65 2912401020 0.83 1.00
Vis à Tôle DIN 7971-ST3,9x16-F
66 2910211019 0.83 1.00
Vis à Tôle C4,8x63 MM
67 1603435024 1.18 1.42
Tole D’etancheite
68 1601006011 1.94 2.33
Anneau de retenue
69 2916650905 0.83 1.00
Bloc Amortisseur
75 1619P17360 0.83 1.00
Vis A Embase
76 1619P17837 0.83 1.00
Plus disponible, pas de remplacement
80 16072335R9
Aimant
81 1616B10375 0.83 1.00
Ferrite
90 1619P14161 0.83 1.00
Touche
101 1619P17357 0.83 1.00
Chape
102 1619P17355 0.83 1.00
Capot De Protection
651 1600A01R95 33.45 40.14
Induit
803 1619P18630 0.83 1.00
Commutateur
804 1619P18631 0.83 1.00
Etiquette
808 1619P18641 0.83 1.00
Jeu De Balais
810 1607014171 11.88 14.26
Porte-Balais
816 1604336048 5.33 6.40
Carter D’engrenages
821 1619P15750 29.75 35.70
Flasque De Palier Ø180 MM
822 1619P17220 29.75 35.70
Couvercle
823 1619P15945 2.24 2.69
Broche De Rectifieuse
825 1619P15297 5.83 7.00
Jeu De Pignons Coniques
826 1619P15405 20.42 24.50
Ventilateur
835 1600A00J93 2.24 2.69
Bouton AGC 18
840 1619P15752 2.71 3.25
Rondelle D’arret
846 1607000342 2.71 3.25
Joint torique 20,35x1,78 MM
890 1600210039 1.70 2.04
Poignee Auxiliaire
891 1619P09013 7.58 9.10
Poignee Auxiliaire
891/1 160202509Z 12.41 14.89
Cle A Ergots
892 1607950061 3.31 3.97
Bride De Fixation Ø22,3xØ42 MM
893 2605703014 4.10 4.92
Ecrou Cylindrique M14
894 1603345043 6.54 7.85
Ecrou De Blocage Rapide
896 1600A016PP 36.85 44.22
Tube De Graisse 225 ML
897 1605430003 29.75 35.70
Tube De Graisse 225 ML
898 1615430020 15.71 18.85
