Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601H94F02 ( GWS26-180LVI )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3601H94F02 ( GWS26-180LVI )

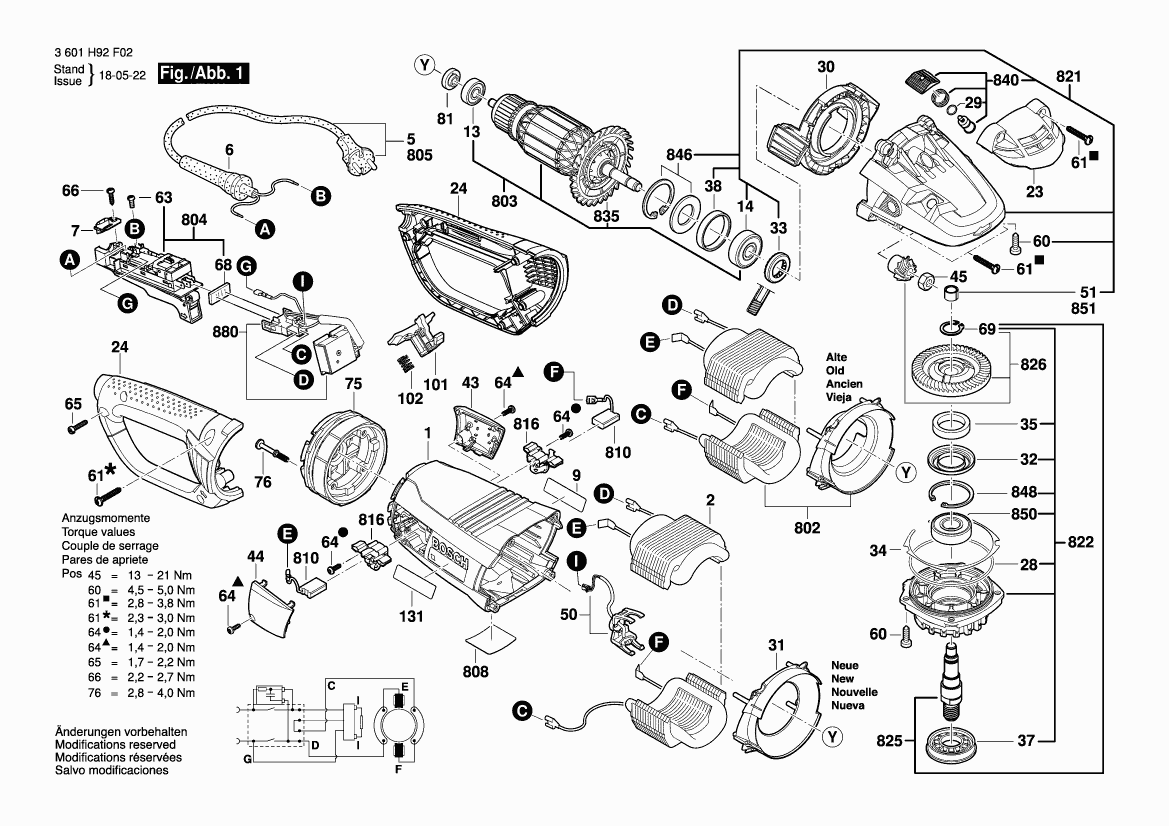

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3601H94F02 ( GWS26-180LVI )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Carter De Moteur BLEU
1 1605108264 15.71 18.85

Épanouissement Polaire
2 160422057J 36.85 44.22

Manchon Ø10,5-Ø11,0x100 MM
6 1600703036 1.70 2.04

Collier De Fixation
7 1601302018 1.18 1.42

Plaque De Marque
9 160111C28F 1.18 1.42

Roulement A Billes Rigide 9x26x8
13 1600905034 4.10 4.92

Roulement A Billes Rigide 12x37x12
14 1600905035 7.58 9.10

Capot NOIR
23 1605500266 1.70 2.04

Pas d'informations disponibles, non commandable
24 1605132154

Joint torique 79,0x1,78 MM
28 1600210033 1.18 1.42

Joint torique 8,0x1,0 MM
29 1600210045 1.18 1.42

Distributeur D’air
30 1600591041 1.94 2.33

Deflecteur D’air
31 160059105U 2.24 2.69

Segment de retenue
32 1600290019 1.18 1.42

Bague D’etancheite 16 MM BLEU
33 1600290064 1.70 2.04

Rondelle De Compensation 0,3 MM ÉPAIS
34 1600190021 1.94 2.33

Rondelle De Compensation 0,1 MM ÉPAIS
34 1600190022 1.18 1.42

Rondelle De Compensation 0,15 MM ÉPAIS
34 1600190020 1.18 1.42

Rondelle De Compensation 0,2 MM ÉPAIS
34 1600190037 0.83 1.00

Rondelle De Compensation 0,25 MM ÉPAIS
34 1600190038 0.83 1.00

Rondelle De Compensation 0,35 MM ÉPAIS
34 1600190039 0.83 1.00

Rondelle De Compensation 0,4 MM ÉPAIS
34 1600190040 0.83 1.00

Rondelle De Feutre
35 1600205034 1.18 1.42

Bague d'étanchéité
37 1618B00903 1.70 2.04

Bague En Caoutchouc
38 1600206037 0.83 1.00

Couvercle NOIR
43 1605500264 0.83 1.00

Couvercle NOIR
44 1605500265 0.83 1.00

Ecrou Hex M10, SW14
45 1603300019 1.18 1.42

Capteur de vitesse
50 1607001007 6.54 7.85

Palier-Glisseur Ø14 MM
51 1600200031 2.24 2.69

Vis autotaradeuse p. défo TT M5x18 MM
60 1603435023 1.18 1.42

Vis A Tete Bombee Torx
61 1603490005 1.18 1.42

Vis à tête cylindrique M4x10 MM
63 1603410014 1.18 1.42

Vis A Tete Bombee Torx 4x12
64 2603490021 0.83 1.00

Vis A Tete Bombee Torx 4x20
65 2603490023 0.83 1.00

Vis à Tôle DIN 7971-ST3,9x16-F
66 2910211019 0.83 1.00

Tole D’etancheite
68 1601006011 1.94 2.33

Anneau de retenue
69 2916650905 0.83 1.00

Bloc Amortisseur
75 1600290060 12.41 14.89

Vis A Embase
76 1603414025 0.83 1.00

Aimant
81 1600190048 2.24 2.69

Poussoir A Cran
101 1601990012 1.70 2.04

Ressort De Compression
102 1604616022 1.18 1.42

Plaque De Marque
131 1601118V15 1.70 2.04

Capot De Protection
651 1600A01R95 33.45 40.14

Poignee Auxiliaire M14 NOIR
660 1602025051 23.75 28.50

Assemblage
802 1607000C4M 49.56 59.47

Induit 230V
803 1604010B06 91.56 109.87

Interrupteur GRIS
804 1607000C14 23.75 28.50

Câble d alimentation EU 4,15m 2 x 1,5mm H07 RN-F
805 1607000228 20.42 24.50

Plaque signalétique
808 160111A3H6 1.94 2.33

Jeu De Balais
810 1607014171 11.88 14.26

Porte-Balais
816 1604336053 4.70 5.64

Carter D’engrenages
821 1607000C17 44.82 53.78

Flasque De Palier
822 1607000CP1 29.75 35.70

Broche De Rectifieuse
825 1607000CU5 10.73 12.88

Pas d'informations disponibles, non commandable
826 1607000CN6

Ventilateur
835 1606610150 1.94 2.33

Bouton-Poussoir
840 1607000431 2.71 3.25

Rondelle D’arret
846 1607000432 4.10 4.92

Anneau de retenue
848 1600119010 1.18 1.42

Roulement A Billes Rigide 17x40x12
850 1600905026 6.54 7.85

Roulement A Aiguilles Ø14 MM
851 2600910001 3.31 3.97

Module électronique
880 1607233552 36.85 44.22

Joint torique 20,35x1,78 MM
890 1600210039 1.70 2.04

Pas d'informations disponibles, non commandable
891 1602025022

Cle A Ergots
892 1607950061 3.31 3.97

Bride De Fixation Ø22,3xØ42 MM
893 2605703014 4.10 4.92

Ecrou Cylindrique M14
894 1603345043 6.54 7.85

Ecrou De Blocage Rapide
896 1600A016PP 36.85 44.22
