Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601C64370 ( GWS24-300 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

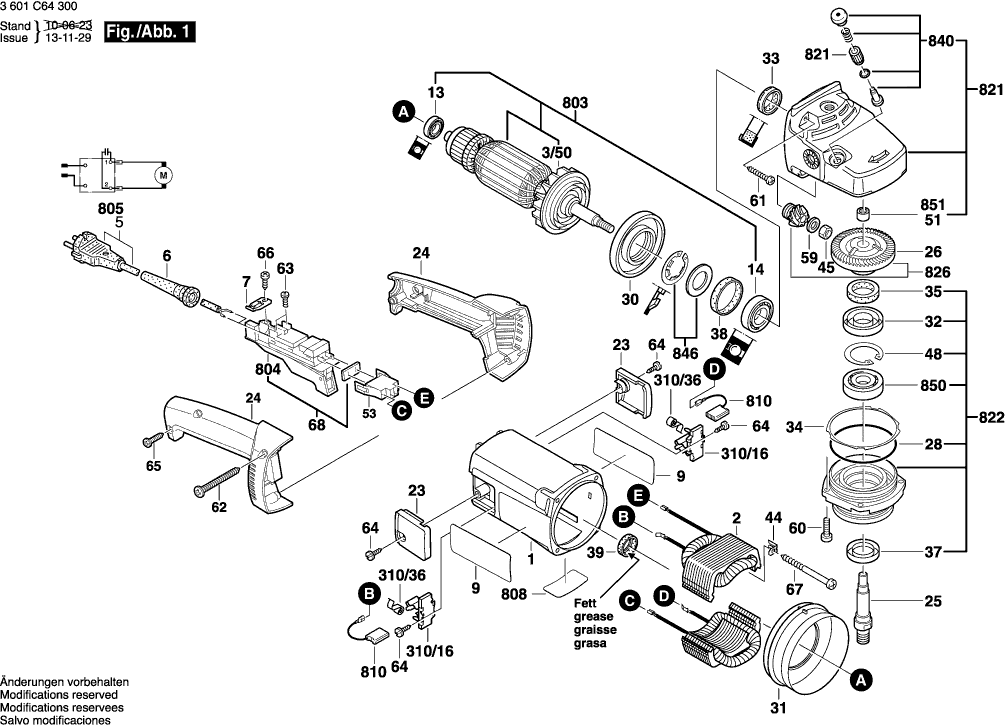

Dessins des Bosch 3601C64370 ( GWS24-300 )
Liste de pièces de rechange des Bosch 3601C64370 ( GWS24-300 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur NOIR | ||||
| 1 | 1605108145 | 20.42 | 24.50 | |
| Épanouissement Polaire 230-240V | ||||
| 2 | 1604220388 | 49.56 | 59.47 | |
| Ventilateur | ||||
| 3/50 | 1606610127 | 2.24 | 2.69 | |
| Câble d alimentation GB 230V 4,15m 2 x 1,0mm H07 | ||||
| 5 | 1604460144 | 33.45 | 40.14 | |
| Manchon Ø 10,5-Ø11,0x100 MM | ||||
| 6 | 1600703023 | 1.94 | 2.33 | |
| Collier De Fixation | ||||
| 7 | 1601302018 | 1.18 | 1.42 | |
| Plaque De Marque | ||||
| 9 | 1601118355 | 2.24 | 2.69 | |
| Roulement A Billes Rigide 8x22x7 | ||||
| 13 | 1600905011 | 4.70 | 5.64 | |
| Roulement A Billes Rigide 10x35x11 | ||||
| 14 | 1600905023 | 9.53 | 11.44 | |
| Couvercle NOIR | ||||
| 23 | 1605500150 | 2.71 | 3.25 | |
| Poignee BLEU | ||||
| 24 | 1605132140 | 9.53 | 11.44 | |
| Broche De Rectifieuse | ||||
| 25 | 1603123060 | 36.85 | 44.22 | |
| Joint torique 79,0x1,78 MM | ||||
| 28 | 1600210033 | 1.18 | 1.42 | |
| Deflecteur D’air | ||||
| 30 | 1600591010 | 1.70 | 2.04 | |
| Deflecteur D’air | ||||
| 31 | 1600591011 | 1.18 | 1.42 | |
| Segment de retenue | ||||
| 32 | 1600290019 | 1.18 | 1.42 | |
| Bague D’etancheite 18,7 MM ROUGE | ||||
| 33 | 1600290013 | 1.94 | 2.33 | |
| Rondelle De Compensation 0,3 MM ÉPAIS | ||||
| 34 | 1600190021 | 1.94 | 2.33 | |
| Rondelle De Compensation 0,1 MM ÉPAIS | ||||
| 34 | 1600190022 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,15 MM ÉPAIS | ||||
| 34 | 1600190020 | 1.18 | 1.42 | |
| Rondelle De Feutre | ||||
| 35 | 1600205034 | 1.18 | 1.42 | |
| joint d’étanchéité | ||||
| 37 | 1600290020 | 1.18 | 1.42 | |
| Bague En Caoutchouc 7 MM LARGE | ||||
| 38 | 1600206020 | 1.18 | 1.42 | |
| Bague En Caoutchouc | ||||
| 39 | 1600206030 | 1.18 | 1.42 | |
| Piece D’angle | ||||
| 44 | 1601334008 | 1.94 | 2.33 | |
| Ecrou Hex M10, SW14 | ||||
| 45 | 1603300019 | 1.18 | 1.42 | |
| Anneau de retenue | ||||
| 48 | 1600119010 | 1.18 | 1.42 | |
| Palier-Glisseur Ø14 MM | ||||
| 51 | 1600200031 | 2.24 | 2.69 | |
| Boitier Femelle | ||||
| 53 | 1605190068 | 0.83 | 1.00 | |
| Rondelle plate 1,8 MM ÉPAIS | ||||
| 59 | 1600101655 | 1.18 | 1.42 | |
| Vis autotaradeuse p. défo | ||||
| 60 | 1603435076 | 1.70 | 2.04 | |
| Vis à Tôle DIN 7981-4,8x38-C-Z-ST | ||||
| 61 | 2912401038 | 0.83 | 1.00 | |
| Vis à Tôle C4,8x63 MM | ||||
| 62 | 1603435024 | 1.18 | 1.42 | |
| Vis à tête cylindrique M4x10 MM | ||||
| 63 | 1603410014 | 1.18 | 1.42 | |
| Vis A Tete Bombee A 4x12-10,9-D | ||||
| 64 | 2914201503 | 1.70 | 2.04 | |
| Vis à Tôle DIN 7981-3,9x19-C-Z-ST | ||||
| 65 | 2912401020 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7971-ST3,9x16-F | ||||
| 66 | 2910211019 | 0.83 | 1.00 | |
| Vis A Tete Bombee | ||||
| 67 | 3603435040 | 1.18 | 1.42 | |
| Tole D’etancheite | ||||
| 68 | 1601006011 | 1.94 | 2.33 | |
| Porte-Balais | ||||
| 310/16 | 1604336021 | 2.24 | 2.69 | |
| Ressort Spiral | ||||
| 310/36 | 1604652015 | 1.94 | 2.33 | |
| Capot De Protection Ø300 MM | ||||
| 651 | 1605510212 | 148.65 | 178.38 | |
| Flasque | ||||
| 662/3 | 1605703101 | 73.72 | 88.46 | |
| Vis Tête Hexagonale M14x16x1,5 MM | ||||
| 662/6 | 2603450007 | 4.70 | 5.64 | |
| Rondelle Elast. Conique | ||||
| 662/7 | 1605703100 | 23.75 | 28.50 | |
| Induit 230-240V | ||||
| 803 | 1604011156 | 130.32 | 156.38 | |
| Commutateur NOIR | ||||
| 804 | 1607000971 | 18.19 | 21.83 | |
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 1.94 | 2.33 | |
| Jeu De Balais 10 x 1 607 014 171 | ||||
| 810 | 1607000480 | 101.94 | 122.33 | |
| Jeu De Balais | ||||
| 810 | 1607014171 | 11.88 | 14.26 | |
| Carter D’engrenages | ||||
| 821 | 1605805592 | 73.72 | 88.46 | |
| Jeu De Pieces | ||||
| 822 | 1607000947 | 44.82 | 53.78 | |
| Jeu De Pignons Coniques | ||||
| 826 | 1600A003DA | 209.26 | 251.11 | |
| Bouton-Poussoir NOIR | ||||
| 840 | 1607000206 | 8.45 | 10.14 | |
| Rondelle D’arret | ||||
| 846 | 1607000342 | 2.71 | 3.25 | |
| Roulement A Billes Rigide | ||||
| 850 | 3600905134 | 8.45 | 10.14 | |
| Roulement A Aiguilles Ø14 MM | ||||
| 851 | 2600910001 | 3.31 | 3.97 | |
