Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601364003 ( GWS24-300 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

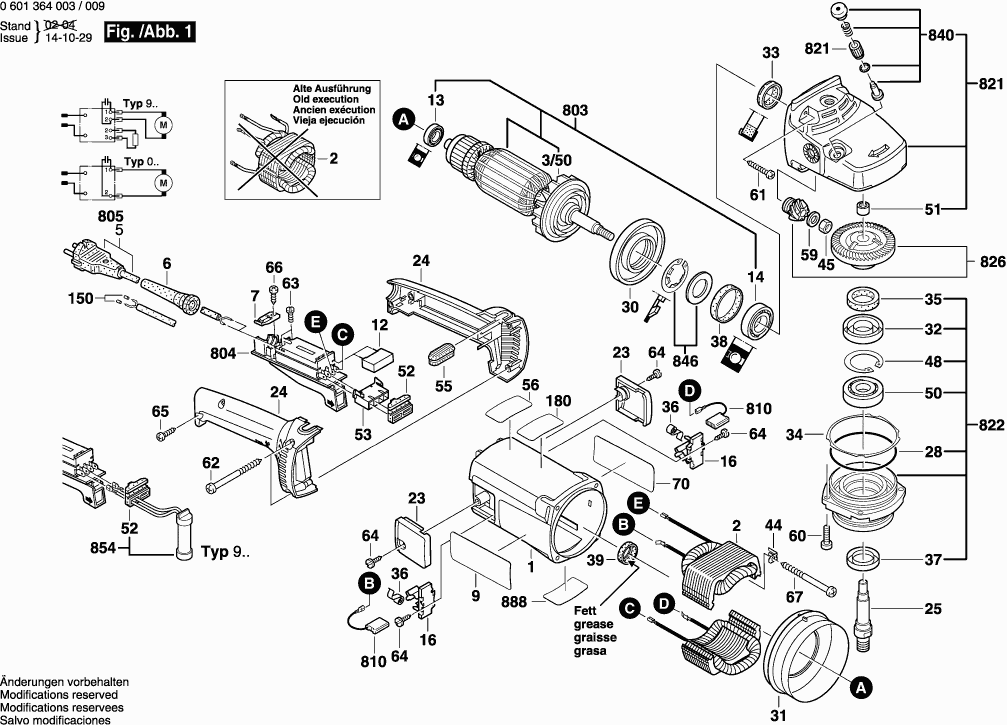

Dessins des Bosch 0601364003 ( GWS24-300 )
Liste de pièces de rechange des Bosch 0601364003 ( GWS24-300 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur NOIR | ||||
| 1 | 1605108145 | 20.42 | 24.50 | |
| Épanouissement Polaire | ||||
| 2 | 160422057K | 60.65 | 72.78 | |
| Ventilateur | ||||
| 3/50 | 1606610127 | 2.24 | 2.69 | |
| Manchon Ø 10,5-Ø11,0x100 MM | ||||
| 6 | 1600703023 | 1.94 | 2.33 | |
| Collier De Fixation | ||||
| 7 | 1601302018 | 1.18 | 1.42 | |
| Plaque De Marque | ||||
| 9 | 1601118355 | 2.24 | 2.69 | |
| Filtre d'interférence TURBO II R1 ET-BG | ||||
| 12 | 1607328035 | 3.31 | 3.97 | |
| Roulement A Billes Rigide 8x22x7 | ||||
| 13 | 1600905011 | 4.70 | 5.64 | |
| Roulement A Billes Rigide 10x35x11 | ||||
| 14 | 1600905023 | 9.53 | 11.44 | |
| Porte-Balais | ||||
| 16 | 1604336021 | 2.24 | 2.69 | |
| Couvercle NOIR | ||||
| 23 | 1605500150 | 2.71 | 3.25 | |
| Poignee BLEU | ||||
| 24 | 1605132117 | 8.45 | 10.14 | |
| Broche De Rectifieuse | ||||
| 25 | 1603123060 | 36.85 | 44.22 | |
| Joint torique 79,0x1,78 MM | ||||
| 28 | 1600210033 | 1.18 | 1.42 | |
| Deflecteur D’air | ||||
| 30 | 1600591010 | 1.70 | 2.04 | |
| Deflecteur D’air | ||||
| 31 | 1600591011 | 1.18 | 1.42 | |
| Segment de retenue | ||||
| 32 | 1600290019 | 1.18 | 1.42 | |
| Bague D’etancheite 18,7 MM ROUGE | ||||
| 33 | 1600290013 | 1.94 | 2.33 | |
| Rondelle De Compensation 0,3 MM ÉPAIS | ||||
| 34 | 1600190021 | 1.94 | 2.33 | |
| Rondelle De Compensation 0,1 MM ÉPAIS | ||||
| 34 | 1600190022 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,15 MM ÉPAIS | ||||
| 34 | 1600190020 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,2 MM ÉPAIS | ||||
| 34 | 1600190037 | 0.83 | 1.00 | |
| Rondelle De Feutre | ||||
| 35 | 1600205034 | 1.18 | 1.42 | |
| Ressort Spiral | ||||
| 36 | 1604652015 | 1.94 | 2.33 | |
| joint d’étanchéité | ||||
| 37 | 1600290020 | 1.18 | 1.42 | |
| Bague En Caoutchouc 7 MM LARGE | ||||
| 38 | 1600206020 | 1.18 | 1.42 | |
| Bague En Caoutchouc | ||||
| 39 | 1600206030 | 1.18 | 1.42 | |
| Piece D’angle | ||||
| 44 | 1601334008 | 1.94 | 2.33 | |
| Ecrou Hex M10, SW14 | ||||
| 45 | 1603300019 | 1.18 | 1.42 | |
| Anneau de retenue | ||||
| 48 | 1600119010 | 1.18 | 1.42 | |
| Roulement A Billes Rigide | ||||
| 50 | 3600905134 | 8.45 | 10.14 | |
| Palier-Glisseur Ø14 MM | ||||
| 51 | 1600200031 | 2.24 | 2.69 | |
| Conduite De Cable | ||||
| 52 | 1602388027 | 1.94 | 2.33 | |
| Boitier Femelle | ||||
| 53 | 1605190038 | 1.18 | 1.42 | |
| Listel De Reception NOIR | ||||
| 55 | 1602388029 | 1.18 | 1.42 | |
| Rondelle plate 1,8 MM ÉPAIS | ||||
| 59 | 1600101655 | 1.18 | 1.42 | |
| Vis autotaradeuse p. défo TT M5x18 MM | ||||
| 60 | 1603435023 | 1.18 | 1.42 | |
| Vis à Tôle DIN 7981-4,8x38-C-Z-ST | ||||
| 61 | 2912401038 | 0.83 | 1.00 | |
| Vis à Tôle C4,8x63 MM | ||||
| 62 | 1603435024 | 1.18 | 1.42 | |
| Vis à tête cylindrique M4x10 MM | ||||
| 63 | 1603410014 | 1.18 | 1.42 | |
| Vis Pour Plastique St3,9x12 | ||||
| 64 | 1603435042 | 1.18 | 1.42 | |
| Vis à Tôle DIN 7981-3,9x19-C-Z-ST | ||||
| 65 | 2912401020 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7971-ST3,9x16-F | ||||
| 66 | 2910211019 | 0.83 | 1.00 | |
| Vis A Tete Bombee | ||||
| 67 | 3603435040 | 1.18 | 1.42 | |
| Plaque De Marque INDICATION | ||||
| 70 | 1601110841 | 1.94 | 2.33 | |
| Pas d'informations disponibles, non commandable | ||||
| 702 | 1605510215 | |||
| Vis Tête Hexagonale M14x16x1,5 MM | ||||
| 703/20 | 2603450007 | 4.70 | 5.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 750 | 1607000247 | |||
| Vis Tête Hexagonale M14x16x1,5 MM | ||||
| 750/20 | 2603450007 | 4.70 | 5.64 | |
| Pas d'informations disponibles, non commandable | ||||
| 751 | 1605510224 | |||
| Pas d'informations disponibles, non commandable | ||||
| 752 | 1603340031 | |||
| Plus disponible, pas de remplacement | ||||
| 761 | 2608190025 | |||
| Tournevis Coude DIN 911;SW6 | ||||
| 762/20 | 1907950007 | 4.10 | 4.92 | |
| Plus disponible, pas de remplacement | ||||
| 762/30 | 2605703017 | |||
| Tournevis Coude DIN 911 SW10 | ||||
| 762/50 | 1907950009 | 18.19 | 21.83 | |
| Vis Tête Hexagonale M14x16x1,5 MM | ||||
| 762/60 | 2603450007 | 4.70 | 5.64 | |
| Plus disponible, pas de remplacement | ||||
| 762/70 | 2605703016 | |||
| Pas d'informations disponibles, non commandable | ||||
| 762/80 | 2603345003 | |||
| Pas d'informations disponibles, non commandable | ||||
| 763 | 1600793007 | |||
| Induit 230-240V | ||||
| 803 | 1604011156 | 130.32 | 156.38 | |
| Commutateur | ||||
| 804 | 1607200103 | 23.75 | 28.50 | |
| Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1607000227 | 20.42 | 24.50 | |
| Jeu De Balais | ||||
| 810 | 1607014171 | 11.88 | 14.26 | |
| Carter D’engrenages | ||||
| 821 | 1605805592 | 73.72 | 88.46 | |
| Jeu De Pieces | ||||
| 822 | 1607000947 | 44.82 | 53.78 | |
| Jeu De Pignons Coniques | ||||
| 826 | 1600A003DA | 209.26 | 251.11 | |
| Bouton-Poussoir NOIR | ||||
| 840 | 1607000206 | 8.45 | 10.14 | |
| Rondelle D’arret | ||||
| 846 | 1607000342 | 2.71 | 3.25 | |
| Plaque signalétique | ||||
| 888 | 160111A3H3 | 1.94 | 2.33 | |
