Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601H93F01 ( GWS24-230LVI )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

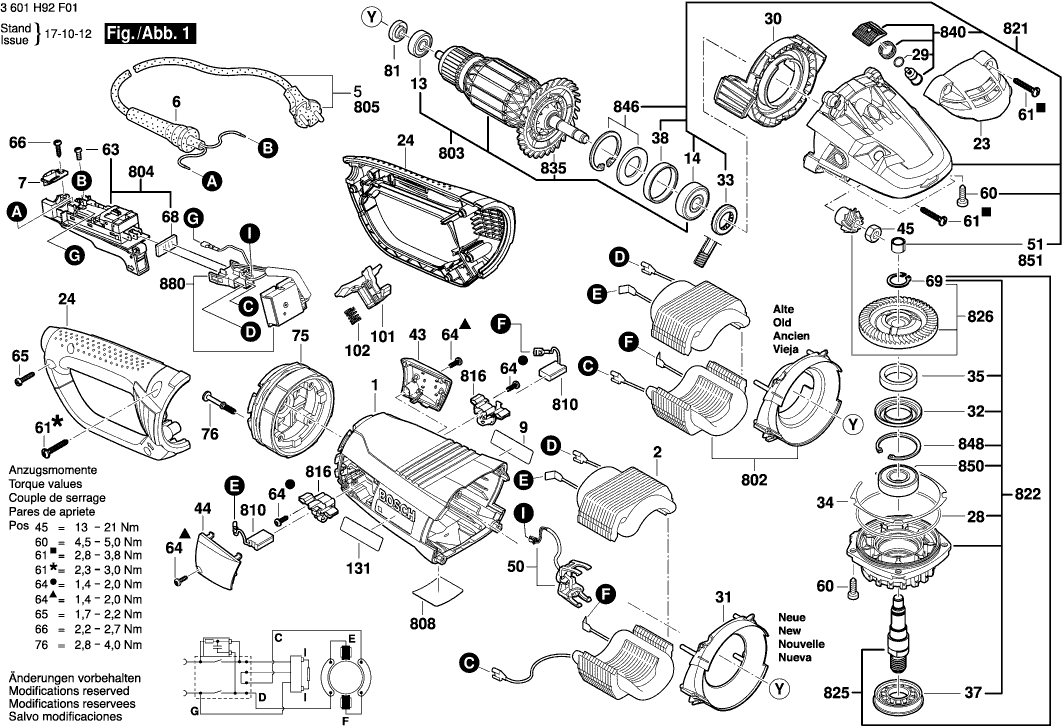

Dessins des Bosch 3601H93F01 ( GWS24-230LVI )
Liste de pièces de rechange des Bosch 3601H93F01 ( GWS24-230LVI )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1605108264 | 18.94 | 22.73 | |
| Épanouissement Polaire | ||||
| 2 | 160422057G | 43.12 | 51.74 | |
| Manchon | ||||
| 6 | 1619P14369 | 1.32 | 1.58 | |
| Collier De Fixation | ||||
| 7 | 1601302018 | 1.49 | 1.79 | |
| Plaque De Marque | ||||
| 9 | 160111C2U4 | 2.40 | 2.88 | |
| Roulement A Billes Rigide | ||||
| 13 | 1600905034 | 4.94 | 5.93 | |
| Roulement A Billes Rigide | ||||
| 14 | 1600905035 | 9.67 | 11.60 | |
| Capot | ||||
| 23 | 1605500266 | 2.08 | 2.50 | |
| Poignee | ||||
| 24 | 160513219J | 12.82 | 15.38 | |
| Joint torique | ||||
| 28 | 1600210033 | 1.49 | 1.79 | |
| Joint torique | ||||
| 29 | 1600210045 | 1.49 | 1.79 | |
| Distributeur D’air | ||||
| 30 | 1600591041 | 2.40 | 2.88 | |
| Deflecteur D’air | ||||
| 31 | 160059105U | 3.44 | 4.13 | |
| Segment de retenue | ||||
| 32 | 1600290019 | 1.49 | 1.79 | |
| Bague D’etancheite | ||||
| 33 | 1600290064 | 2.08 | 2.50 | |
| Rondelle De Compensation | ||||
| 34 | 1600190021 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 34 | 1600190022 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 34 | 1600190020 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 34 | 1600190037 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 34 | 1600190038 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 34 | 1600190039 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 34 | 1600190040 | 1.00 | 1.20 | |
| Rondelle De Feutre | ||||
| 35 | 1600205034 | 1.49 | 1.79 | |
| joint d’étanchéité | ||||
| 37 | 1600290036 | 2.08 | 2.50 | |
| Bague En Caoutchouc | ||||
| 38 | 1600206037 | 1.00 | 1.20 | |
| Couvercle | ||||
| 43 | 1605500264 | 1.00 | 1.20 | |
| Couvercle | ||||
| 44 | 1605500265 | 1.00 | 1.20 | |
| Ecrou Hex | ||||
| 45 | 1603300019 | 1.49 | 1.79 | |
| Capteur de vitesse | ||||
| 50 | 1607001007 | 8.35 | 10.02 | |
| Palier-Glisseur | ||||
| 51 | 1600200031 | 2.86 | 3.43 | |
| Vis autotaradeuse p. défo | ||||
| 60 | 1603435023 | 2.08 | 2.50 | |
| Vis A Tete Bombee Torx | ||||
| 61 | 1603490005 | 1.49 | 1.79 | |
| Vis à tête cylindrique | ||||
| 63 | 1603410014 | 1.49 | 1.79 | |
| Vis A Tete Bombee Torx | ||||
| 64 | 2603490021 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 65 | 2603490023 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 66 | 2910211019 | 1.00 | 1.20 | |
| Tole D’etancheite | ||||
| 68 | 1601006011 | 2.40 | 2.88 | |
| Anneau de retenue | ||||
| 69 | 2916650905 | 1.00 | 1.20 | |
| Bloc Amortisseur | ||||
| 75 | 1600290060 | 14.94 | 17.93 | |
| Vis A Embase | ||||
| 76 | 1603414025 | 1.00 | 1.20 | |
| Aimant | ||||
| 81 | 1600190048 | 2.86 | 3.43 | |
| Poussoir A Cran | ||||
| 101 | 1601990012 | 2.08 | 2.50 | |
| Ressort De Compression | ||||
| 102 | 1604616022 | 1.49 | 1.79 | |
| Plaque De Marque | ||||
| 131 | 160111C2UE | 2.40 | 2.88 | |
| Capot De Protection | ||||
| 651 | 1600A01R96 | 39.14 | 46.97 | |
| Poignee Auxiliaire | ||||
| 660 | 1602025051 | 27.81 | 33.37 | |
| Assemblage | ||||
| 802 | 1607000C4L | 58.03 | 69.64 | |
| Induit | ||||
| 803 | 1604011298 | 98.18 | 117.82 | |
| Interrupteur | ||||
| 804 | 1607000C14 | 27.81 | 33.37 | |
| Câble d alimentation | ||||
| 805 | 1607000228 | 23.90 | 28.68 | |
| Plaque signalétique | ||||
| 808 | 1601106940 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 810 | 1607000480 | 114.26 | 137.11 | |
| Jeu De Balais | ||||
| 810 | 1607014171 | 12.82 | 15.38 | |
| Porte-Balais | ||||
| 816 | 1604336053 | 5.81 | 6.97 | |
| Carter D’engrenages | ||||
| 821 | 1607000C17 | 50.23 | 60.28 | |
| Flasque De Palier | ||||
| 822 | 1607000CP2 | 34.82 | 41.78 | |
| Broche De Rectifieuse | ||||
| 825 | 1607000CU5 | 12.82 | 15.38 | |
| Jeu De Pignons Coniques | ||||
| 826 | 1600A024YW | 43.12 | 51.74 | |
| Ventilateur | ||||
| 835 | 1606610150 | 2.40 | 2.88 | |
| Bouton-Poussoir | ||||
| 840 | 1607000431 | 4.94 | 5.93 | |
| Rondelle D’arret | ||||
| 846 | 1607000432 | 4.94 | 5.93 | |
| Anneau de retenue | ||||
| 848 | 1600119010 | 1.49 | 1.79 | |
| Roulement A Billes Rigide | ||||
| 850 | 1600905026 | 8.35 | 10.02 | |
| Roulement A Aiguilles | ||||
| 851 | 2600910001 | 4.18 | 5.02 | |
| Module électronique | ||||
| 880 | 1607233552 | 43.12 | 51.74 | |
| Joint torique | ||||
| 890 | 1600210039 | 2.08 | 2.50 | |
| Poignee Auxiliaire | ||||
| 891 | 16020250A1 | 13.13 | 15.76 | |
| Cle A Ergots | ||||
| 892 | F000632033 | 2.18 | 2.62 | |
| Bride De Fixation | ||||
| 893 | 2605703014 | 7.53 | 9.04 | |
| Ecrou Cylindrique | ||||
| 894 | 1603345043 | 8.35 | 10.02 | |
| SNELSPANMOER | ||||
| 896 | 1603340027 | 45.52 | 54.62 | |
| Ecrou De Blocage Rapide | ||||
| 896 | 1600A016PP | 41.30 | 49.56 | |
