Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601H64Z01 (GWS24-230JVX)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

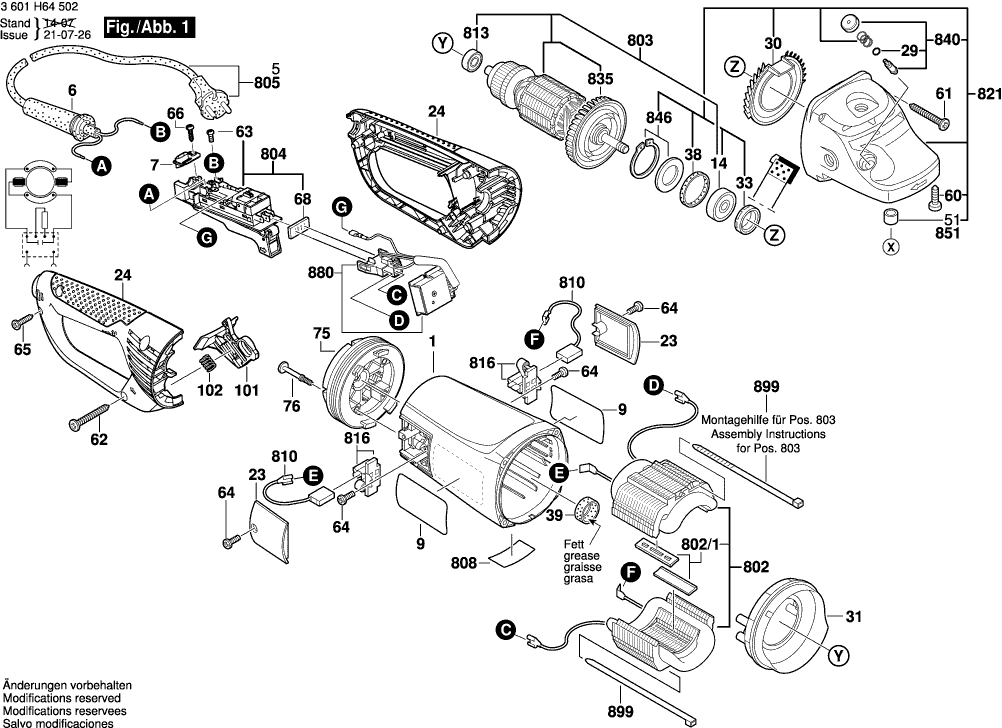

Dessins des Bosch 3601H64Z01 (GWS24-230JVX)
Liste de pièces de rechange des Bosch 3601H64Z01 (GWS24-230JVX)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Plus disponible, pas de remplacement | ||||
| 1 | 1605108286 | |||
| Manchon | ||||
| 6 | 1600703036 | 2.08 | 2.50 | |
| Manchon | ||||
| 6 | 1619P14369 | 1.49 | 1.79 | |
| Collier De Fixation | ||||
| 7 | 1601302018 | 1.49 | 1.79 | |
| Plaque De Marque | ||||
| 9 | 1601118T52 | 7.46 | 8.95 | |
| Roulement A Billes Rigide | ||||
| 14 | 1600905028 | 12.09 | 14.51 | |
| Couvercle | ||||
| 23 | 1605500236 | 3.44 | 4.13 | |
| Poignee | ||||
| 24 | 1605132151 | 13.13 | 15.76 | |
| Broche De Rectifieuse | ||||
| 25 | 160312305Z | 47.53 | 57.04 | |
| Jeu De Pignons Coniques | ||||
| 26 | 1600A012VU | 33.33 | 40.00 | |
| Joint torique | ||||
| 28 | 1600210033 | 1.49 | 1.79 | |
| Joint torique | ||||
| 29 | 1600210045 | 1.49 | 1.79 | |
| Distributeur D’air | ||||
| 30 | 1600591029 | 2.40 | 2.88 | |
| Deflecteur D’air | ||||
| 31 | 160059108A | 21.30 | 25.56 | |
| Segment de retenue | ||||
| 32 | 1600290019 | 1.49 | 1.79 | |
| Bague D’etancheite | ||||
| 33 | 1600290064 | 2.08 | 2.50 | |
| Rondelle De Compensation | ||||
| 34 | 1600190021 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 34 | 1600190022 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 34 | 1600190020 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 34 | 1600190037 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 34 | 1600190038 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 34 | 1600190039 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 34 | 1600190040 | 1.00 | 1.20 | |
| Rondelle De Feutre | ||||
| 35 | 1600205034 | 1.49 | 1.79 | |
| Bague En Caoutchouc | ||||
| 38 | 1600206020 | 1.49 | 1.79 | |
| Bague En Caoutchouc | ||||
| 39 | 1600206030 | 1.49 | 1.79 | |
| Ecrou Hex | ||||
| 45 | 1603300019 | 1.49 | 1.79 | |
| Palier-Glisseur | ||||
| 51 | 1600200031 | 2.86 | 3.43 | |
| Boitier Femelle | ||||
| 53 | 1605190068 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 54 | 1604503017 | |||
| Vis autotaradeuse p. défo | ||||
| 60 | 1603435023 | 2.08 | 2.50 | |
| Vis à Tôle | ||||
| 61 | 2912401038 | 1.00 | 1.20 | |
| Vis A Tete Bombee | ||||
| 62 | 1603415006 | 2.08 | 2.50 | |
| Vis à tête cylindrique | ||||
| 63 | 1603410014 | 1.49 | 1.79 | |
| Vis Pour Plastique | ||||
| 64 | 1603435042 | 1.49 | 1.79 | |
| Vis à Tôle | ||||
| 65 | 2912401020 | 1.90 | 2.28 | |
| Vis à Tôle | ||||
| 66 | 2910211019 | 1.00 | 1.20 | |
| Tole D’etancheite | ||||
| 68 | 1601006011 | 2.40 | 2.88 | |
| Anneau de retenue | ||||
| 69 | 2916650905 | 1.00 | 1.20 | |
| Bloc Amortisseur | ||||
| 75 | 1600290057 | 18.94 | 22.73 | |
| Vis A Embase | ||||
| 76 | 1603414016 | 1.49 | 1.79 | |
| Poussoir A Cran | ||||
| 101 | 1601990014 | 2.86 | 3.43 | |
| Ressort De Compression | ||||
| 102 | 1604616022 | 1.49 | 1.79 | |
| Anneau de retenue | ||||
| 205 | 1600209015 | 1.00 | 1.20 | |
| Capot De Protection | ||||
| 651 | 1600A01R96 | 39.14 | 46.97 | |
| Poignee Auxiliaire | ||||
| 660 | 1602025051 | 27.81 | 33.37 | |
| Épanouissement Polaire | ||||
| 802 | 160422057L | 122.80 | 147.36 | |
| Segment De Frein | ||||
| 802/1 | 1607000363 | 43.12 | 51.74 | |
| Induit | ||||
| 803 | 1604010BC2 | 110.30 | 132.36 | |
| Plus disponible, pas de remplacement | ||||
| 804 | 1607000973 | |||
| Câble d alimentation | ||||
| 805 | 1607000228 | 23.90 | 28.68 | |
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 810 | 1607000480 | 114.26 | 137.11 | |
| Jeu De Balais | ||||
| 810 | 1607014171 | 12.82 | 15.38 | |
| Roulement A Billes Rigide | ||||
| 813 | 1600905011 | 5.81 | 6.97 | |
| Porte-Balais | ||||
| 816 | 1604336048 | 6.53 | 7.84 | |
| Carter D’engrenages | ||||
| 821 | 1607000C3C | 88.83 | 106.60 | |
| Flasque De Palier | ||||
| 822 | 1607000C24 | 31.42 | 37.70 | |
| Flasque De Palier | ||||
| 822/1 | 1607000C3D | 136.48 | 163.78 | |
| Collerette de coussinet | ||||
| 823 | 1607000D88 | 136.48 | 163.78 | |
| Broche De Rectifieuse | ||||
| 825 | 1607000E1U | 52.45 | 62.94 | |
| Ventilateur | ||||
| 835 | 1606610142 | 5.05 | 6.06 | |
| Ventilateur | ||||
| 835 | 1600A00J93 | 2.86 | 3.43 | |
| Bouton-Poussoir | ||||
| 840 | 1607000354 | 5.96 | 7.15 | |
| Rondelle D’arret | ||||
| 846 | 1607000C3E | 11.37 | 13.64 | |
| Anneau de retenue | ||||
| 848 | 1600119010 | 1.49 | 1.79 | |
| Roulement A Billes Rigide | ||||
| 850 | 1600905026 | 8.35 | 10.02 | |
| Roulement A Billes Rigide 17 x 40 x 12 | ||||
| 850 | 1600900079 | 7.46 | 8.95 | |
| Roulement A Aiguilles | ||||
| 851 | 2600910001 | 4.18 | 5.02 | |
| Poignee Auxiliaire | ||||
| 891 | 16020250A1 | 13.13 | 15.76 | |
| Cle A Ergots | ||||
| 892 | 1607950061 | 4.18 | 5.02 | |
| Cle A Ergots | ||||
| 892 | F000632033 | 2.40 | 2.88 | |
| Flasque | ||||
| 893 | 1607000368 | 31.42 | 37.70 | |
| Ecrou Cylindrique | ||||
| 894 | 1603345043 | 8.35 | 10.02 | |
| SNELSPANMOER | ||||
| 896 | 1603340027 | 45.52 | 54.62 | |
| Ecrou De Blocage Rapide | ||||
| 896 | 1600A016PP | 41.30 | 49.56 | |
| Extracteur | ||||
| 898 | 1609244A78 | 155.51 | 186.61 | |
| Collier De Cable | ||||
| 899 | 1609203H18 | 4.18 | 5.02 | |
