Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601H64400 ( GWS24-230JBX )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3601H64400 ( GWS24-230JBX )

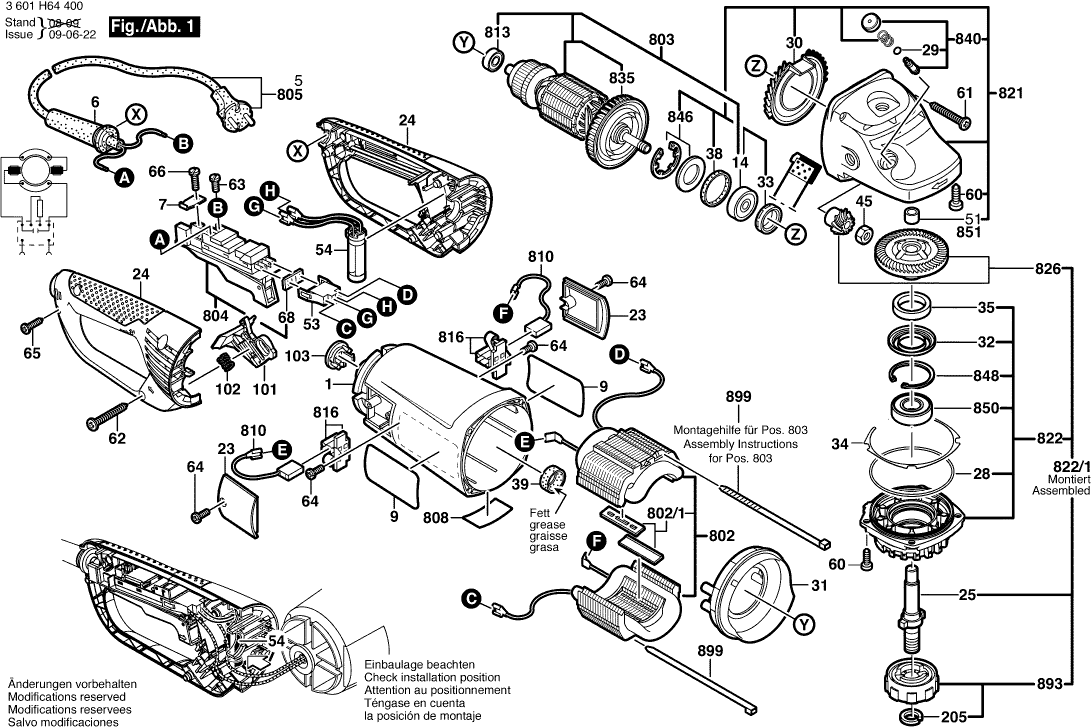

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3601H64400 ( GWS24-230JBX )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Carter De Moteur BLEU
1 1605108236 11.88 14.26

Manchon Ø10,5-Ø11,0x100 MM
6 1600703036 1.70 2.04

Collier De Fixation
7 1601302018 1.18 1.42

Plaque De Marque GWS 24-230 JBX
9 1601118R36 1.70 2.04

Roulement A Billes Rigide
14 1600905028 9.53 11.44

Couvercle
23 1605500236 2.71 3.25

Poignee BLEU
24 1605132151 11.88 14.26

Broche De Rectifieuse
25 160312305Z 40.61 48.73

Joint torique 79,0x1,78 MM
28 1600210033 1.18 1.42

Joint torique 8,0x1,0 MM
29 1600210045 1.18 1.42

Distributeur D’air
30 1600591029 1.94 2.33

Deflecteur D’air
31 1600591075 1.94 2.33

Segment de retenue
32 1600290019 1.18 1.42

Bague D’etancheite 16 MM BLEU
33 1600290064 1.70 2.04

Rondelle De Compensation 0,3 MM ÉPAIS
34 1600190021 1.94 2.33

Rondelle De Compensation 0,1 MM ÉPAIS
34 1600190022 1.18 1.42

Rondelle De Compensation 0,15 MM ÉPAIS
34 1600190020 1.18 1.42

Rondelle De Compensation 0,2 MM ÉPAIS
34 1600190037 0.83 1.00

Rondelle De Compensation 0,25 MM ÉPAIS
34 1600190038 0.83 1.00

Rondelle De Compensation 0,35 MM ÉPAIS
34 1600190039 0.83 1.00

Rondelle De Compensation 0,4 MM ÉPAIS
34 1600190040 0.83 1.00

Rondelle De Feutre
35 1600205034 1.18 1.42

Bague En Caoutchouc 7 MM LARGE
38 1600206020 1.18 1.42

Bague En Caoutchouc
39 1600206030 1.18 1.42

Ecrou Hex M10, SW14
45 1603300019 1.18 1.42

Palier-Glisseur Ø14 MM
51 1600200031 2.24 2.69

Boitier Femelle
53 1605190068 0.83 1.00

Filtre D’antiparasitage
54 1604503017 7.58 9.10

Vis autotaradeuse p. défo TT M5x18 MM
60 1603435023 1.18 1.42

Vis à Tôle DIN 7981-4,8x38-C-Z-ST
61 2912401038 0.83 1.00

Vis A Tete Bombee
62 1603415006 1.70 2.04

Vis à tête cylindrique M4x10 MM
63 1603410014 1.18 1.42

Vis Pour Plastique St3,9x12
64 1603435042 1.18 1.42

Vis à Tôle DIN 7981-3,9x19-C-Z-ST
65 2912401020 0.83 1.00

Vis à Tôle DIN 7971-ST3,9x16-F
66 2910211019 0.83 1.00

Tole D’etancheite
68 1601006011 1.94 2.33

Poussoir A Cran
101 1601990014 2.24 2.69

Ressort De Compression
102 1604616022 1.18 1.42

Conduite De Cable
103 1602388035 1.18 1.42

Anneau de retenue
205 1600209015 0.83 1.00

Capot De Protection Ø230 MM
651 1600A01R96 33.45 40.14

Poignee Auxiliaire M14 NOIR
660 1602025051 23.75 28.50

Épanouissement Polaire
802 160422057L 101.94 122.33

Segment De Frein
802/1 1607000363 36.85 44.22

Induit
803 1604010BC2 91.56 109.87

Commutateur GRIS
804 1607000970 36.85 44.22

Câble d alimentation EU 4,15m 2 x 1,5mm H07 RN-F
805 1607000228 20.42 24.50

Plaque signalétique
808 160111A3H3 1.94 2.33

Jeu De Balais 10 x 1 607 014 171
810 1607000480 101.94 122.33

Jeu De Balais
810 1607014171 11.88 14.26

Roulement A Billes Rigide 8x22x7
813 1600905011 4.70 5.64

Porte-Balais
816 1604336048 5.33 6.40

Carter D’engrenages
821 1607000C27 55.25 66.30

Flasque De Palier Ø230 MM
822 1607000C24 20.42 24.50

Flasque De Palier
822/1 1607000C25 73.72 88.46

Jeu De Pignons Coniques
826 1607000C29 55.25 66.30

Ventilateur
835 1600A00J93 2.24 2.69

Bouton-Poussoir
840 1607000354 5.33 6.40

Rondelle D’arret
846 1607000342 2.71 3.25

Anneau de retenue
848 1600119010 1.18 1.42

Roulement A Billes Rigide 17x40x12
850 1600905026 6.54 7.85

Roulement A Aiguilles Ø14 MM
851 2600910001 3.31 3.97

Poignee Auxiliaire M10
891 16020250A1 11.88 14.26

Cle A Ergots
892 1607950061 3.31 3.97

Flasque
893 1607000368 26.84 32.21

Ecrou Cylindrique M14
894 1603345043 6.54 7.85

Ecrou De Blocage Rapide
896 1600A016PP 36.85 44.22

Extracteur
898 1609244A78 130.32 156.38

Collier De Cable 250x13,8x2
899 1609203H18 3.31 3.97
