Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601H84203 (GWS24-230H)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

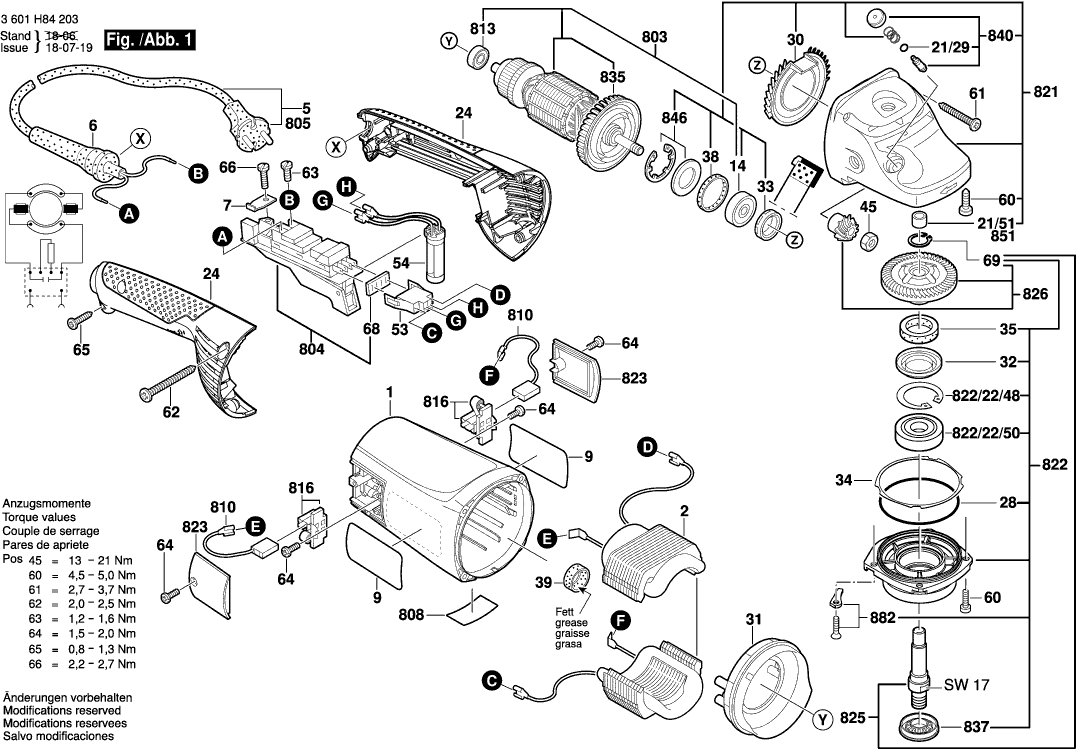

Dessins des Bosch 3601H84203 (GWS24-230H)
Liste de pièces de rechange des Bosch 3601H84203 (GWS24-230H)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1619P11718 | 14.82 | 17.78 | |
| Épanouissement Polaire 230V | ||||
| 2 | 1604220467 | 43.12 | 51.74 | |
| Manchon | ||||
| 6 | 1619P14369 | 1.49 | 1.79 | |
| Collier De Fixation | ||||
| 7 | 1601302018 | 1.49 | 1.79 | |
| Pas d'informations disponibles, non commandable | ||||
| 9 | 160111C267 | |||
| Roulement A Billes Rigide | ||||
| 14 | 1600905028 | 12.09 | 14.51 | |
| Roulement A Billes Rigide | ||||
| 14 | 1600905023 | 11.37 | 13.64 | |
| Joint torique | ||||
| 21/29 | 1600210045 | 1.49 | 1.79 | |
| Palier-Glisseur | ||||
| 21/51 | 1600200031 | 2.86 | 3.43 | |
| Plus disponible, pas de remplacement | ||||
| 24 | 160513216R | |||
| Joint torique | ||||
| 28 | 1600210033 | 1.49 | 1.79 | |
| Pas d'informations disponibles, non commandable | ||||
| 30 | 160059107A | |||
| Plus disponible, pas de remplacement | ||||
| 31 | 1600591075 | |||
| Segment de retenue | ||||
| 32 | 1600290019 | 1.49 | 1.79 | |
| Bague D’etancheite | ||||
| 33 | 1600290064 | 2.08 | 2.50 | |
| Rondelle De Compensation | ||||
| 34 | 1600190021 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 34 | 1600190022 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 34 | 1600190020 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 34 | 1600190037 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 34 | 1600190038 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 34 | 1600190039 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 34 | 1600190040 | 1.00 | 1.20 | |
| Rondelle De Feutre | ||||
| 35 | 1600205034 | 1.49 | 1.79 | |
| Bague En Caoutchouc | ||||
| 38 | 1600206020 | 1.49 | 1.79 | |
| Bague En Caoutchouc | ||||
| 39 | 1600206030 | 1.49 | 1.79 | |
| Ecrou Hex | ||||
| 45 | 1603300019 | 1.49 | 1.79 | |
| Boitier Femelle | ||||
| 53 | 1605190068 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 54 | 1604503015 | |||
| Vis autotaradeuse p. défo | ||||
| 60 | 1603435023 | 2.08 | 2.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 61 | 2912401038 | |||
| Vis à Tôle | ||||
| 62 | 1603435060 | 1.49 | 1.79 | |
| Vis à tête cylindrique | ||||
| 63 | 1603410014 | 1.49 | 1.79 | |
| Vis Pour Plastique | ||||
| 64 | 1603435042 | 1.49 | 1.79 | |
| Vis à Tôle | ||||
| 65 | 2912401020 | 1.90 | 2.28 | |
| Vis à Tôle | ||||
| 66 | 2910211019 | 1.00 | 1.20 | |
| Tole D’etancheite | ||||
| 68 | 1601006011 | 2.40 | 2.88 | |
| Anneau de retenue | ||||
| 69 | 2916650905 | 1.00 | 1.20 | |
| Capot De Protection | ||||
| 651 | 1600A00XM0 | 21.30 | 25.56 | |
| Induit | ||||
| 803 | 1604011304 | 88.83 | 106.60 | |
| Interrupteur | ||||
| 804 | 1607000479 | 27.81 | 33.37 | |
| Câble d alimentation | ||||
| 805 | 1607000228 | 23.90 | 28.68 | |
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 810 | 1607000480 | 114.26 | 137.11 | |
| Jeu De Balais | ||||
| 810 | 1607014171 | 12.82 | 15.38 | |
| Roulement A Billes Rigide | ||||
| 813 | 1600905011 | 5.81 | 6.97 | |
| Porte-Balais | ||||
| 816 | 1604336048 | 6.53 | 7.84 | |
| Carter D’engrenages | ||||
| 821 | 1607000C32 | 43.12 | 51.74 | |
| Flasque De Palier | ||||
| 822 | 1619P15301 | 18.94 | 22.73 | |
| Anneau de retenue | ||||
| 822/22/48 | 1600119010 | 1.49 | 1.79 | |
| Roulement A Billes Rigide | ||||
| 822/22/50 | 1600905026 | 8.35 | 10.02 | |
| Couvercle | ||||
| 823 | 1605500206 | 3.71 | 4.45 | |
| Broche De Rectifieuse | ||||
| 825 | 1607000CU5 | 12.82 | 15.38 | |
| Jeu De Pignons Coniques | ||||
| 826 | 1607000CV1 | 31.42 | 37.70 | |
| Ventilateur | ||||
| 835 | 1606610142 | 5.05 | 6.06 | |
| Pas d'informations disponibles, non commandable | ||||
| 837 | 1618B00903 | |||
| Bouton-Poussoir | ||||
| 840 | 1607000354 | 5.96 | 7.15 | |
| Rondelle D’arret | ||||
| 846 | 1607000342 | 3.44 | 4.13 | |
| Roulement A Aiguilles | ||||
| 851 | 2600910001 | 4.18 | 5.02 | |
| Arret | ||||
| 882 | 1619P06597 | 4.18 | 5.02 | |
| Joint torique | ||||
| 890 | 1600210039 | 2.08 | 2.50 | |
| Poignee Auxiliaire | ||||
| 891 | 16020250A1 | 13.13 | 15.76 | |
| Poignee Auxiliaire | ||||
| 891/1 | 160202509Z | 14.94 | 17.93 | |
| Cle A Ergots | ||||
| 892 | F000632033 | 2.40 | 2.88 | |
| Bride De Fixation | ||||
| 893 | 2605703014 | 7.53 | 9.04 | |
| Ecrou Cylindrique | ||||
| 894 | 1603345043 | 8.35 | 10.02 | |
| Ecrou De Blocage Rapide | ||||
| 896 | 1600A016PP | 41.30 | 49.56 | |
