Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601H83181 ( GWS24-180JH )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

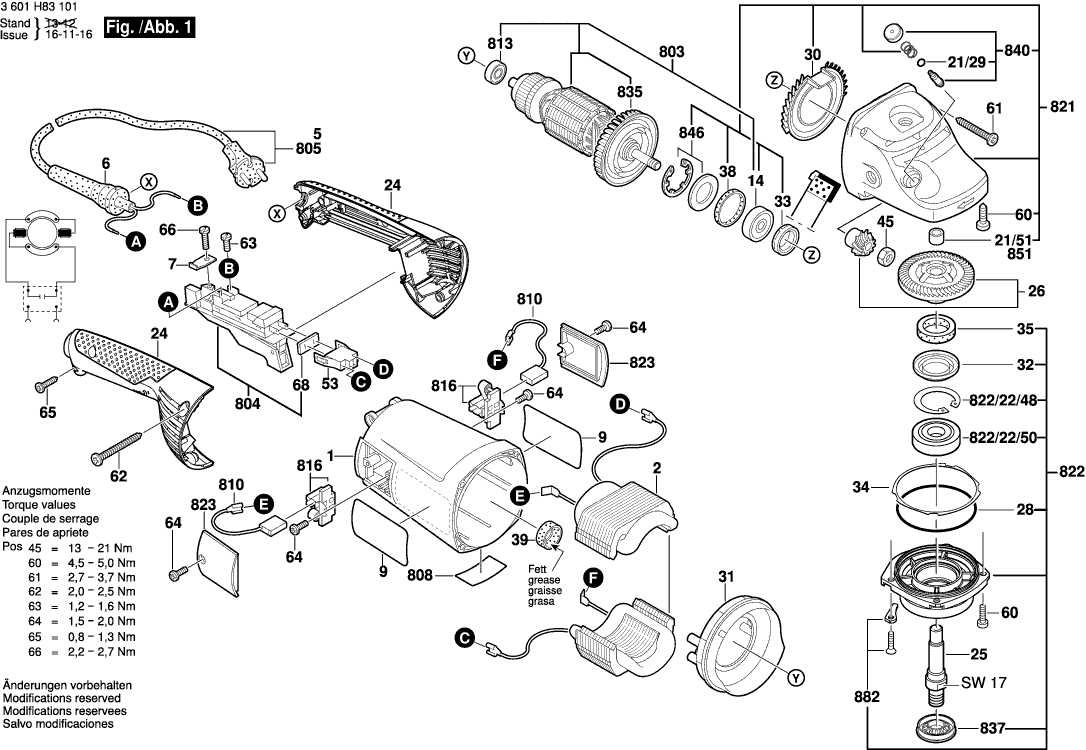

Dessins des Bosch 3601H83181 ( GWS24-180JH )
Liste de pièces de rechange des Bosch 3601H83181 ( GWS24-180JH )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1619P11718 | 13.90 | 16.68 | |
| Épanouissement Polaire 230V | ||||
| 2 | 1604220467 | 41.30 | 49.56 | |
| Câble d alimentation CN 4,15m 2 x 1,50mm H07 RN-F | ||||
| 5 | 1619P08921 | 23.75 | 28.50 | |
| Manchon | ||||
| 6 | 1619P14369 | 1.32 | 1.58 | |
| Collier De Fixation | ||||
| 7 | 1601302018 | 1.49 | 1.79 | |
| Plaque De Marque | ||||
| 9 | 1601118T50 | 1.94 | 2.33 | |
| Roulement A Billes Rigide | ||||
| 14 | 1600905028 | 12.09 | 14.51 | |
| Joint torique | ||||
| 21/29 | 1600210045 | 1.49 | 1.79 | |
| Palier-Glisseur | ||||
| 21/51 | 1600200031 | 2.86 | 3.43 | |
| Plus disponible, pas de remplacement | ||||
| 24 | 160513216R | |||
| Broche De Rectifieuse | ||||
| 25 | 160312305U | 11.02 | 13.22 | |
| Jeu De Pignons Coniques | ||||
| 26 | 1600A012VS | 22.88 | 27.46 | |
| Joint torique | ||||
| 28 | 1600210033 | 1.49 | 1.79 | |
| Distributeur D’air | ||||
| 30 | 1600591029 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 31 | 1600591075 | |||
| Segment de retenue | ||||
| 32 | 1600290019 | 1.49 | 1.79 | |
| Bague D’etancheite | ||||
| 33 | 1600290064 | 2.08 | 2.50 | |
| Rondelle De Compensation | ||||
| 34 | 1600190021 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 34 | 1600190022 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 34 | 1600190020 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 34 | 1600190037 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 34 | 1600190038 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 34 | 1600190039 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 34 | 1600190040 | 1.00 | 1.20 | |
| Rondelle De Feutre | ||||
| 35 | 1600205034 | 1.49 | 1.79 | |
| Bague En Caoutchouc | ||||
| 38 | 1600206020 | 1.49 | 1.79 | |
| Bague En Caoutchouc | ||||
| 39 | 1600206030 | 1.49 | 1.79 | |
| Ecrou Hex | ||||
| 45 | 1603300019 | 1.49 | 1.79 | |
| Boitier Femelle | ||||
| 53 | 1605190068 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 60 | 1603435023 | 2.08 | 2.50 | |
| Vis à Tôle | ||||
| 61 | 2912401038 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 62 | 1603435060 | 1.49 | 1.79 | |
| Vis à tête cylindrique | ||||
| 63 | 1603410014 | 1.49 | 1.79 | |
| Vis Pour Plastique | ||||
| 64 | 1603435042 | 1.49 | 1.79 | |
| Vis à Tôle | ||||
| 65 | 2912401020 | 1.90 | 2.28 | |
| Vis à Tôle | ||||
| 66 | 2910211019 | 1.00 | 1.20 | |
| Tole D’etancheite | ||||
| 68 | 1601006011 | 2.40 | 2.88 | |
| Capot De Protection | ||||
| 651 | 1600A00XL9 | 18.94 | 22.73 | |
| Induit | ||||
| 803 | 1604011304 | 82.63 | 99.16 | |
| Commutateur | ||||
| 804 | 1607000967 | 31.42 | 37.70 | |
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 810 | 1607000480 | 114.26 | 137.11 | |
| Jeu De Balais | ||||
| 810 | 1607014171 | 12.82 | 15.38 | |
| Roulement A Billes Rigide | ||||
| 813 | 1600905011 | 5.81 | 6.97 | |
| Porte-Balais | ||||
| 816 | 1604336048 | 6.53 | 7.84 | |
| Carter D’engrenages | ||||
| 821 | 1607000C32 | 41.30 | 49.56 | |
| Flasque De Palier | ||||
| 822 | 1607000C21 | 31.42 | 37.70 | |
| Anneau de retenue | ||||
| 822/22/48 | 1600119010 | 1.49 | 1.79 | |
| Roulement A Billes Rigide | ||||
| 822/22/50 | 1600905026 | 8.35 | 10.02 | |
| Couvercle | ||||
| 823 | 1618B00802 | 1.00 | 1.20 | |
| VENTILATOR | ||||
| 835 | 1606610142 | 3.71 | 4.45 | |
| joint d’étanchéité | ||||
| 837 | 1600290036 | 2.08 | 2.50 | |
| Bouton-Poussoir | ||||
| 840 | 1607000354 | 5.96 | 7.15 | |
| Rondelle D’arret | ||||
| 846 | 1607000342 | 3.44 | 4.13 | |
| Roulement A Aiguilles | ||||
| 851 | 2600910001 | 4.18 | 5.02 | |
| Arret | ||||
| 882 | 1619P06597 | 4.18 | 5.02 | |
| Joint torique | ||||
| 890 | 1600210039 | 2.08 | 2.50 | |
| Poignee Auxiliaire | ||||
| 891 | 16020250A1 | 13.13 | 15.76 | |
| Poignee Auxiliaire | ||||
| 891/1 | 160202509Z | 14.94 | 17.93 | |
| Cle A Ergots | ||||
| 892 | F000632033 | 2.18 | 2.62 | |
| Bride De Fixation | ||||
| 893 | 2605703014 | 7.53 | 9.04 | |
| Ecrou Cylindrique | ||||
| 894 | 1603345043 | 8.35 | 10.02 | |
| Ecrou De Blocage Rapide | ||||
| 896 | 1600A016PP | 41.30 | 49.56 | |
