Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601H91C00 ( GWS22-230LVI )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

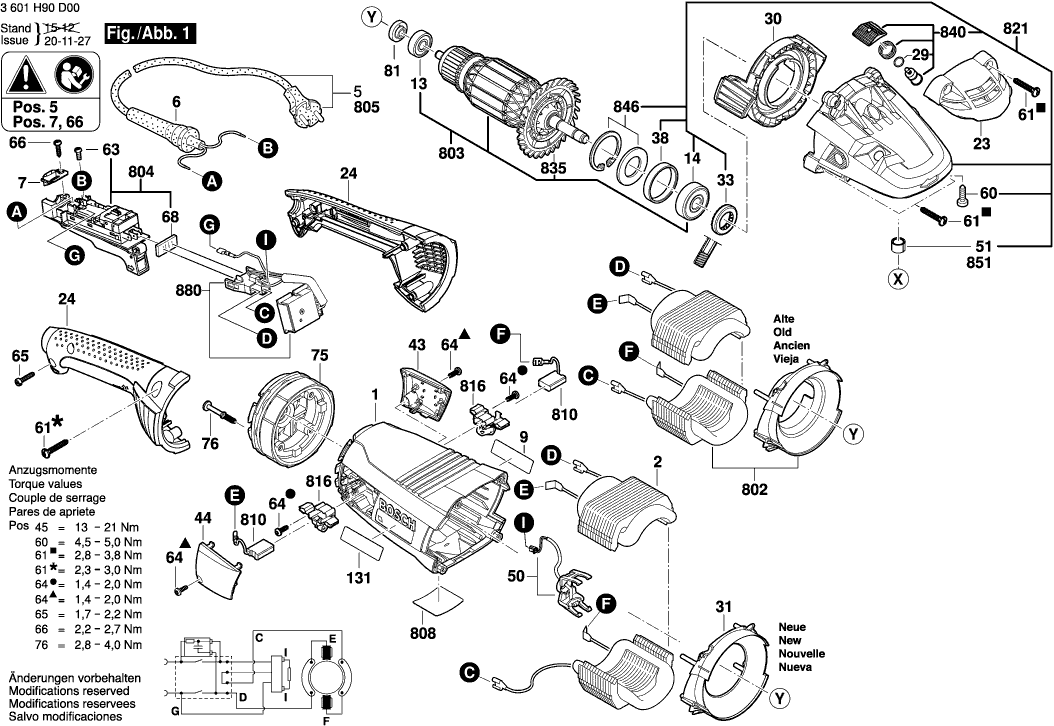

Dessins des Bosch 3601H91C00 ( GWS22-230LVI )


Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Dessins techniques 3
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3601H91C00 ( GWS22-230LVI )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Carter De Moteur BLEU
1 1605108264 15.71 18.85

Épanouissement Polaire 230V
2 160422057F 36.85 44.22

Manchon Ø10,5-Ø11,0x100 MM
6 1600703036 1.70 2.04

Collier De Fixation
7 1601302018 1.18 1.42

Plaque De Marque GWS 22-230 LVI
9 160111C281 1.18 1.42

Roulement A Billes Rigide 9x26x8
13 1600905034 4.10 4.92

Roulement A Billes Rigide 12x37x12
14 1600905035 7.58 9.10

Capot NOIR
23 1605500266 1.70 2.04

Poignée
24 160513219K 11.88 14.26

Broche De Rectifieuse
25 160312305U 10.73 12.88

Joint torique 79,0x1,78 MM
28 1600210033 1.18 1.42

Joint torique 8,0x1,0 MM
29 1600210045 1.18 1.42

Distributeur D’air
30 1600591041 1.94 2.33

Deflecteur D’air
31 160059105U 2.24 2.69

Segment de retenue
32 1600290019 1.18 1.42

Bague D’etancheite 16 MM BLEU
33 1600290064 1.70 2.04

Rondelle De Compensation 0,3 MM ÉPAIS
34 1600190021 1.94 2.33

Rondelle De Compensation 0,1 MM ÉPAIS
34 1600190022 1.18 1.42

Rondelle De Compensation 0,15 MM ÉPAIS
34 1600190020 1.18 1.42

Rondelle De Compensation 0,2 MM ÉPAIS
34 1600190037 0.83 1.00

Rondelle De Compensation 0,25 MM ÉPAIS
34 1600190038 0.83 1.00

Rondelle De Compensation 0,35 MM ÉPAIS
34 1600190039 0.83 1.00

Rondelle De Compensation 0,4 MM ÉPAIS
34 1600190040 0.83 1.00

Rondelle De Feutre
35 1600205034 1.18 1.42

joint d’étanchéité NOIR
37 1600290036 1.70 2.04

Bague En Caoutchouc
38 1600206037 0.83 1.00

Couvercle NOIR
43 1605500264 0.83 1.00

Couvercle NOIR
44 1605500265 0.83 1.00

Ecrou Hex M10, SW14
45 1603300019 1.18 1.42

Capteur de vitesse
50 1607001007 6.54 7.85

Palier-Glisseur Ø14 MM
51 1600200031 2.24 2.69

Vis autotaradeuse p. défo TT M5x18 MM
60 1603435023 1.18 1.42

Vis A Tete Bombee Torx
61 1603490005 1.18 1.42

Vis à tête cylindrique M4x10 MM
63 1603410014 1.18 1.42

Vis A Tete Bombee Torx 4x12
64 2603490021 0.83 1.00

Vis A Tete Bombee Torx 4x20
65 2603490023 0.83 1.00

Vis à Tôle DIN 7971-ST3,9x16-F
66 2910211019 0.83 1.00

Tole D’etancheite
68 1601006011 1.94 2.33

Anneau de retenue
69 2916650905 0.83 1.00

Bloc Amortisseur
75 1600290060 12.41 14.89

Vis A Embase
76 1603414025 0.83 1.00

Aimant
81 1600190048 2.24 2.69

Plaque De Marque GBH 2000
131 160111C2UC 1.94 2.33

Capot De Protection Ø230 MM
651 1600A01R96 33.45 40.14

Poignee Auxiliaire M14 NOIR
660 1602025051 23.75 28.50

Assemblage
802 1607000C4K 40.61 48.73

Induit 230V
803 1604011297 67.25 80.70

Interrupteur
804 1607000C15 26.84 32.21

Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F
805 1607000227 20.42 24.50

Plaque signalétique
808 1601106940 1.94 2.33

Jeu De Balais 10 x 1 607 014 171
810 1607000480 101.94 122.33

Jeu De Balais
810 1607014171 11.88 14.26

Porte-Balais
816 1604336053 4.70 5.64

Carter D’engrenages
821 1607000C17 44.82 53.78

Flasque De Palier
822 1607000CP2 29.75 35.70

Flasque De Palier Ø230 MM
822 1607000C24 20.42 24.50

Collerette de coussinet
823 16058080EC 40.61 48.73

Broche De Rectifieuse
825 1607000CU5 10.73 12.88

Jeu De Pignons Coniques
826 1600A024YW 36.85 44.22

Ventilateur
835 1606610150 1.94 2.33

Bouton-Poussoir
840 1607000431 2.71 3.25

Rondelle D’arret
846 1607000432 4.10 4.92

Anneau de retenue
848 1600119010 1.18 1.42

Roulement A Billes Rigide 17x40x12
850 1600905026 6.54 7.85

Roulement A Aiguilles Ø14 MM
851 2600910001 3.31 3.97

Module électronique
880 1607233552 36.85 44.22

Joint torique 20,35x1,78 MM
890 1600210039 1.70 2.04

Poignee Auxiliaire M10
891 16020250A1 11.88 14.26

Cle A Ergots
892 1607950061 3.31 3.97

Bride De Fixation Ø22,3xØ42 MM
893 2605703014 4.10 4.92

Ecrou Cylindrique M14
894 1603345043 6.54 7.85

Ecrou De Blocage Rapide
896 1600A016PP 36.85 44.22
