Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601HC0300 ( GWS22-180J )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

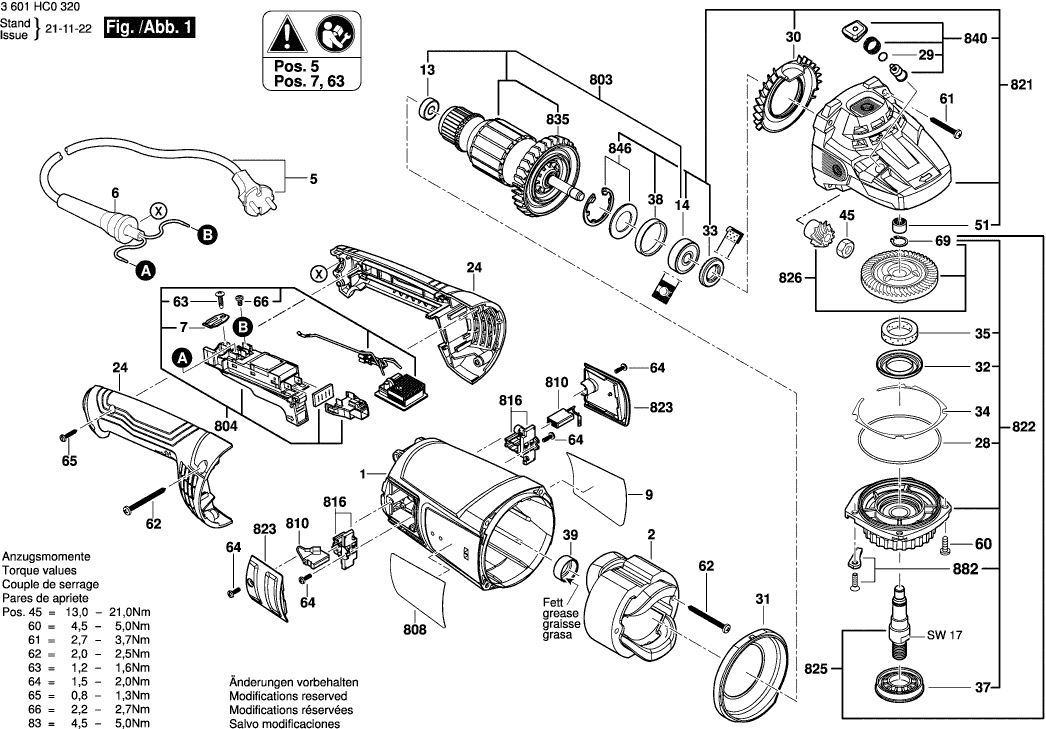

Dessins des Bosch 3601HC0300 ( GWS22-180J )
Liste de pièces de rechange des Bosch 3601HC0300 ( GWS22-180J )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 16051082MU | 13.90 | 16.68 | |
| Épanouissement Polaire 230V | ||||
| 2 | 1619P15702 | 33.33 | 40.00 | |
| Câble d alimentation | ||||
| 5 | 1607000227 | 23.90 | 28.68 | |
| Manchon | ||||
| 6 | 1619P14369 | 1.49 | 1.79 | |
| Collier De Fixation | ||||
| 7 | 1601302018 | 1.49 | 1.79 | |
| Plaque De Marque | ||||
| 9 | 160111C494 | 0.83 | 1.00 | |
| Roulement A Billes Rigide | ||||
| 13 | 1600905011 | 5.81 | 6.97 | |
| Roulement A Billes Rigide | ||||
| 14 | 1600905028 | 12.09 | 14.51 | |
| Poignée | ||||
| 24 | 1619P15272 | 10.68 | 12.82 | |
| Joint torique | ||||
| 28 | 1600210033 | 1.49 | 1.79 | |
| Joint torique | ||||
| 29 | 1600210045 | 1.49 | 1.79 | |
| Distributeur D’air | ||||
| 30 | 1619P15274 | 2.52 | 3.02 | |
| Deflecteur D’air | ||||
| 31 | 160059107T | 4.70 | 5.64 | |
| Segment de retenue | ||||
| 32 | 1600290019 | 1.49 | 1.79 | |
| Bague D’etancheite | ||||
| 33 | 1600290013 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 34 | 1600190021 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 34 | 1600190022 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 34 | 1600190020 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 34 | 1600190037 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 34 | 1600190038 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 34 | 1600190039 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 34 | 1600190040 | 1.00 | 1.20 | |
| Rondelle De Feutre | ||||
| 35 | 1600205034 | 1.49 | 1.79 | |
| joint d’étanchéité | ||||
| 37 | 1600290036 | 2.08 | 2.50 | |
| Bague En Caoutchouc | ||||
| 38 | 1600206020 | 1.49 | 1.79 | |
| Bague En Caoutchouc | ||||
| 39 | 1600206030 | 1.49 | 1.79 | |
| Ecrou Hex | ||||
| 45 | 1603300019 | 1.49 | 1.79 | |
| Roulement A Aiguilles | ||||
| 51 | 2600910001 | 4.18 | 5.02 | |
| Vis autotaradeuse p. défo | ||||
| 60 | 1603435023 | 2.08 | 2.50 | |
| Vis à Tôle | ||||
| 61 | 2912401038 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 62 | 1603435060 | 1.49 | 1.79 | |
| Vis à tête cylindrique | ||||
| 63 | 1603410014 | 1.49 | 1.79 | |
| Vis Pour Plastique | ||||
| 64 | 1603435042 | 1.49 | 1.79 | |
| Vis à Tôle | ||||
| 65 | 2912401020 | 1.90 | 2.28 | |
| Vis à Tôle | ||||
| 66 | 2910211019 | 1.00 | 1.20 | |
| Anneau de retenue | ||||
| 69 | 2916650905 | 1.00 | 1.20 | |
| Capot De Protection | ||||
| 651 | 1619P15622 | 12.21 | 14.65 | |
| Induit | ||||
| 803 | 1619P15749 | 50.23 | 60.28 | |
| Interrupteur | ||||
| 804 | 1619P16542 | 33.33 | 40.00 | |
| Plaque signalétique | ||||
| 808 | 160111A8L8 | 0.83 | 1.00 | |
| Jeu De Balais | ||||
| 810 | 1607014171 | 12.82 | 15.38 | |
| Porte-Balais | ||||
| 816 | 1604336048 | 6.53 | 7.84 | |
| Carter D’engrenages | ||||
| 821 | 1619P15750 | 33.33 | 40.00 | |
| Collerette de coussinet | ||||
| 822 | 1619P15751 | 17.60 | 21.12 | |
| Couvercle | ||||
| 823 | 1619P15945 | 2.52 | 3.02 | |
| Broche De Rectifieuse | ||||
| 825 | 1619P15297 | 7.46 | 8.95 | |
| Jeu De Pignons Coniques | ||||
| 826 | 1619P15405 | 23.90 | 28.68 | |
| VENTILATOR | ||||
| 835 | 1606610142 | 3.71 | 4.45 | |
| Bouton AGC 18 | ||||
| 840 | 1619P15752 | 3.04 | 3.65 | |
| Rondelle D’arret | ||||
| 846 | 1607000342 | 3.44 | 4.13 | |
| Arret | ||||
| 882 | 1619P06597 | 4.18 | 5.02 | |
| Joint torique | ||||
| 890 | 1600210039 | 2.08 | 2.50 | |
| Poignee Auxiliaire | ||||
| 891 | 1619P09013 | 7.58 | 9.10 | |
| Poignee Auxiliaire | ||||
| 891/1 | 160202509Z | 14.94 | 17.93 | |
| Cle A Ergots | ||||
| 892 | F000632033 | 2.18 | 2.62 | |
| Bride De Fixation | ||||
| 893 | 2605703014 | 7.53 | 9.04 | |
| Ecrou Cylindrique | ||||
| 894 | 1603345043 | 8.35 | 10.02 | |
| Ecrou De Blocage Rapide | ||||
| 896 | 1600A016PP | 41.30 | 49.56 | |
| Tube De Graisse | ||||
| 897 | 1605430003 | 34.82 | 41.78 | |
| Tube De Graisse | ||||
| 898 | 1615430020 | 18.94 | 22.73 | |
