Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601H51L03 ( GWS21-180H )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

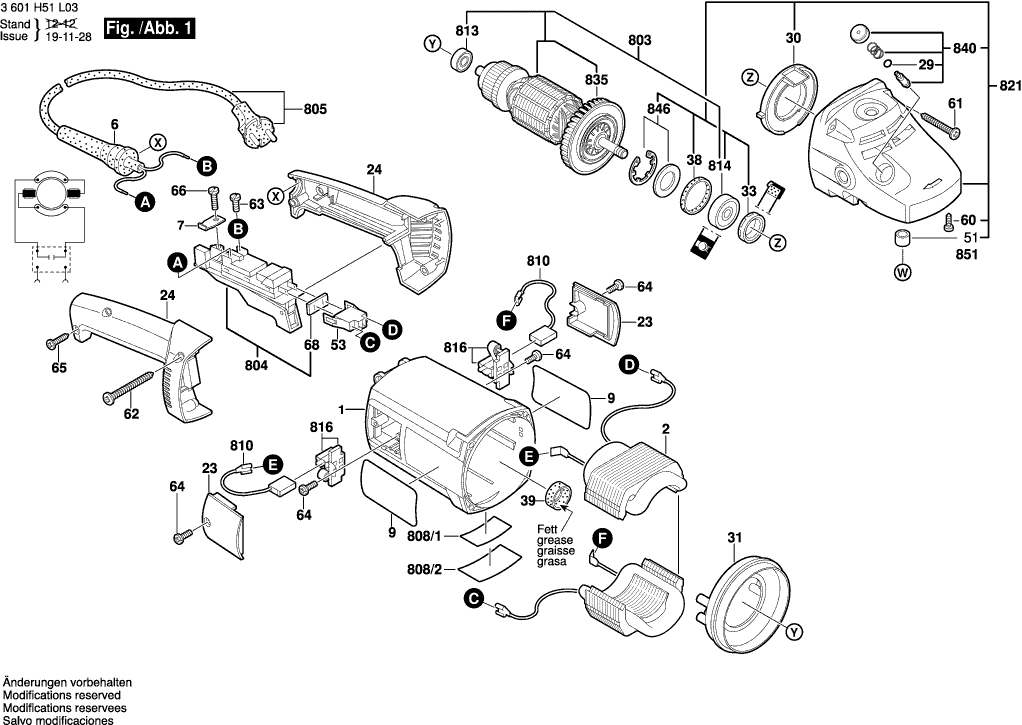

Dessins des Bosch 3601H51L03 ( GWS21-180H )
Liste de pièces de rechange des Bosch 3601H51L03 ( GWS21-180H )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1605108275 | 12.41 | 14.89 | |
| Épanouissement Polaire 220-240V | ||||
| 2 | 1604220380 | 29.75 | 35.70 | |
| Manchon Ø 10,5-Ø11,0x100 MM | ||||
| 6 | 1600703023 | 1.94 | 2.33 | |
| Collier De Fixation | ||||
| 7 | 1601302018 | 1.18 | 1.42 | |
| Plaque De Marque GWS 21-180 H | ||||
| 9 | 1619P07013 | 1.94 | 2.33 | |
| Roulement A Billes Rigide 8x22x7 | ||||
| 13 | 1600905011 | 4.70 | 5.64 | |
| Roulement A Billes Rigide | ||||
| 14 | 1600905028 | 9.53 | 11.44 | |
| Couvercle | ||||
| 23 | 1619P14382 | 2.24 | 2.69 | |
| Poignee | ||||
| 24 | 1619P11545 | 9.53 | 11.44 | |
| Broche De Rectifieuse | ||||
| 25 | 1619P14614 | 10.10 | 12.12 | |
| Joint torique 79,0x1,78 MM | ||||
| 28 | 1600210033 | 1.18 | 1.42 | |
| Joint torique 8,0x1,0 MM | ||||
| 29 | 1600210045 | 1.18 | 1.42 | |
| Distributeur D’air | ||||
| 30 | 1600591029 | 1.94 | 2.33 | |
| Deflecteur D’air | ||||
| 31 | 1600591075 | 1.94 | 2.33 | |
| Segment de retenue | ||||
| 32 | 1600290019 | 1.18 | 1.42 | |
| Bague D’etancheite 18,7 MM ROUGE | ||||
| 33 | 1600290013 | 1.94 | 2.33 | |
| Rondelle De Compensation 0,3 MM ÉPAIS | ||||
| 34 | 1600190021 | 1.94 | 2.33 | |
| Rondelle De Compensation 0,1 MM ÉPAIS | ||||
| 34 | 1600190022 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,15 MM ÉPAIS | ||||
| 34 | 1600190020 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,2 MM ÉPAIS | ||||
| 34 | 1600190037 | 0.83 | 1.00 | |
| Rondelle De Compensation 0,25 MM ÉPAIS | ||||
| 34 | 1600190038 | 0.83 | 1.00 | |
| Rondelle De Compensation 0,35 MM ÉPAIS | ||||
| 34 | 1600190039 | 0.83 | 1.00 | |
| Rondelle De Compensation 0,4 MM ÉPAIS | ||||
| 34 | 1600190040 | 0.83 | 1.00 | |
| Rondelle De Feutre | ||||
| 35 | 1600205034 | 1.18 | 1.42 | |
| joint d’étanchéité NOIR | ||||
| 37 | 1600290036 | 1.70 | 2.04 | |
| Bague En Caoutchouc 7 MM LARGE | ||||
| 38 | 1600206020 | 1.18 | 1.42 | |
| Bague En Caoutchouc | ||||
| 39 | 1600206030 | 1.18 | 1.42 | |
| Ecrou Hex M10, SW14 | ||||
| 45 | 1603300019 | 1.18 | 1.42 | |
| Roulement A Aiguilles Ø14 MM | ||||
| 51 | 2600910001 | 3.31 | 3.97 | |
| Boitier Femelle | ||||
| 53 | 1605190068 | 0.83 | 1.00 | |
| Vis autotaradeuse p. défo TT M5x18 MM | ||||
| 60 | 1603435023 | 1.18 | 1.42 | |
| Vis à Tôle DIN 7981-4,8x38-C-Z-ST | ||||
| 61 | 2912401038 | 0.83 | 1.00 | |
| Vis à Tôle 4,8x55 | ||||
| 62 | 1603435060 | 1.18 | 1.42 | |
| Vis à tête cylindrique M4x10 MM | ||||
| 63 | 1603410014 | 1.18 | 1.42 | |
| Vis Pour Plastique St3,9x12 | ||||
| 64 | 1603435042 | 1.18 | 1.42 | |
| Vis à Tôle DIN 7981-3,9x19-C-Z-ST | ||||
| 65 | 2912401020 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7971-ST3,9x16-F | ||||
| 66 | 2910211019 | 0.83 | 1.00 | |
| Tole D’etancheite | ||||
| 68 | 1601006011 | 1.94 | 2.33 | |
| Anneau de retenue | ||||
| 69 | 2916650905 | 0.83 | 1.00 | |
| Capot De Protection Ø180 MM | ||||
| 651 | 1600A00XL9 | 15.71 | 18.85 | |
| Induit | ||||
| 803 | 1619P15296 | 44.82 | 53.78 | |
| Commutateur NOIR | ||||
| 804 | 1607000971 | 18.19 | 21.83 | |
| Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F | ||||
| 805 | 1607000227 | 20.42 | 24.50 | |
| Plaque signalétique | ||||
| 808/1 | 1619P12867 | 1.94 | 2.33 | |
| Couvercle Transparent | ||||
| 808/2 | 1619P01490 | 0.83 | 1.00 | |
| Jeu De Balais | ||||
| 810 | 1607014171 | 11.88 | 14.26 | |
| Roulement A Billes Rigide 8x22x7 | ||||
| 813 | 1600905011 | 4.70 | 5.64 | |
| Roulement à billes rigide 10x35x11 | ||||
| 814 | 1600905025 | 9.53 | 11.44 | |
| Porte-Balais | ||||
| 816 | 1604336048 | 5.33 | 6.40 | |
| Carter D’engrenages | ||||
| 821 | 1607000C03 | 44.82 | 53.78 | |
| Flasque De Palier Ø180 MM | ||||
| 822 | 1607000C21 | 26.84 | 32.21 | |
| Collerette de coussinet | ||||
| 822 | 1619P15298 | 15.71 | 18.85 | |
| Anneau de retenue | ||||
| 822/22/48 | 1600119010 | 1.18 | 1.42 | |
| Roulement à billes rigide 10x35x11 | ||||
| 822/22/50 | 1600905025 | 9.53 | 11.44 | |
| Flasque De Palier Ø180 MM | ||||
| 823 | 1619P15648 | 0.83 | 1.00 | |
| Broche De Rectifieuse | ||||
| 825 | 1619P15297 | 5.83 | 7.00 | |
| Jeu De Pignons Coniques | ||||
| 826 | 1619P09483 | 33.45 | 40.14 | |
| Jeu De Pignons Coniques | ||||
| 826 | 1619P15299 | 26.84 | 32.21 | |
| Pas d'informations disponibles, non commandable | ||||
| 835 | 1606610142 | |||
| Bouton-Poussoir | ||||
| 840 | 1607000354 | 5.33 | 6.40 | |
| Rondelle D’arret | ||||
| 846 | 1607000342 | 2.71 | 3.25 | |
| Roulement A Billes Rigide 17x40x12 | ||||
| 850 | 1600905026 | 6.54 | 7.85 | |
| Roulement A Aiguilles Ø14 MM | ||||
| 851 | 2600910001 | 3.31 | 3.97 | |
| Palier-Glisseur Ø14 MM | ||||
| 851 | 1600200031 | 2.24 | 2.69 | |
| Arret | ||||
| 882 | 1619P06597 | 3.31 | 3.97 | |
| Joint torique 20,35x1,78 MM | ||||
| 890 | 1600210039 | 1.70 | 2.04 | |
| Poignee Auxiliaire | ||||
| 891 | 160202509Z | 12.41 | 14.89 | |
| Poignee Auxiliaire M10 | ||||
| 891/1 | 16020250A1 | 11.88 | 14.26 | |
| Cle A Ergots | ||||
| 892 | F000632033 | 1.94 | 2.33 | |
| Bride De Fixation Ø22,3xØ42 MM | ||||
| 893 | 2605703014 | 4.10 | 4.92 | |
| Ecrou Cylindrique M14 | ||||
| 894 | 1603345043 | 6.54 | 7.85 | |
| Ecrou De Blocage Rapide | ||||
| 896 | 1600A016PP | 36.85 | 44.22 | |
| Tube De Graisse 225 ML | ||||
| 897 | 1605430003 | 29.75 | 35.70 | |
| Tube De Graisse 225 ML | ||||
| 898 | 1615430020 | 15.71 | 18.85 | |
