Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601JH9002 ( GWS18V-7 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

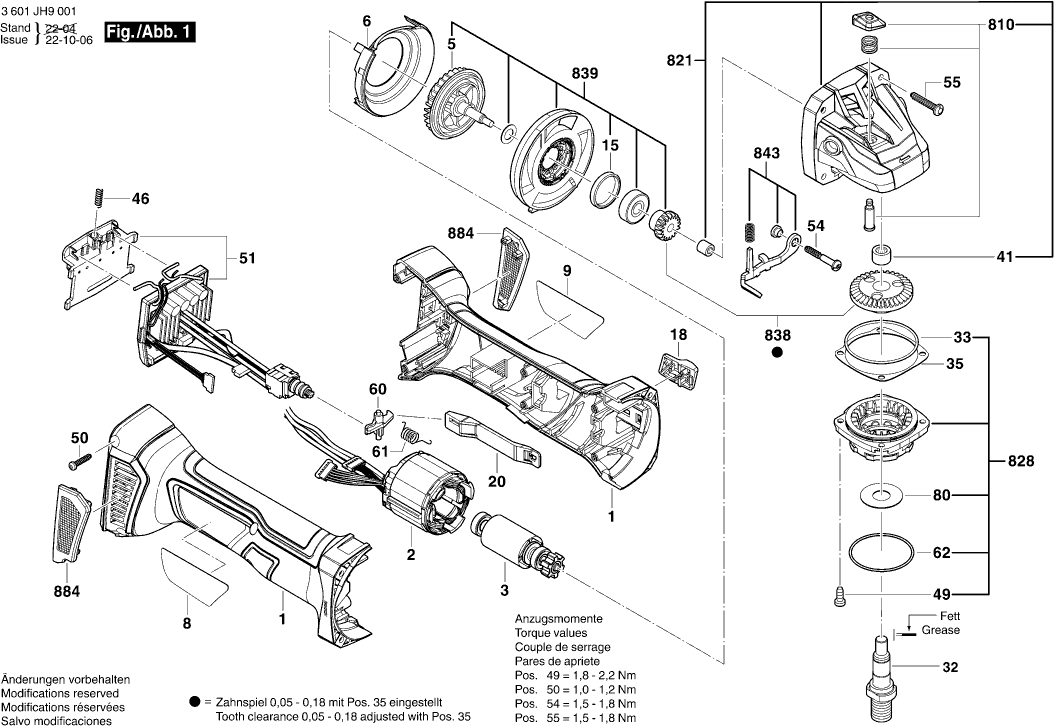

Dessins des Bosch 3601JH9002 ( GWS18V-7 )
Liste de pièces de rechange des Bosch 3601JH9002 ( GWS18V-7 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1619P15044 | 8.45 | 10.14 | |
| INDUCTEUR | ||||
| 2 | 1600A01A6N | 23.75 | 28.50 | |
| ROTOR | ||||
| 3 | 1600A01A6S | 26.84 | 32.21 | |
| Ventilateur Sunon PMD2412PMB1-A | ||||
| 5 | 1619P15054 | 1.18 | 1.42 | |
| Deflecteur D’air | ||||
| 6 | 1600591065 | 1.94 | 2.33 | |
| Deflecteur D’air | ||||
| 6 | 1619P16509 | 1.18 | 1.42 | |
| Plaque signalétique | ||||
| 8 | 1619P17298 | 1.94 | 2.33 | |
| Plaque signal tique | ||||
| 8 | 1619P15785 | 1.84 | 2.21 | |
| Plaque De Marque GBH 2000 | ||||
| 9 | 1619P15780 | 1.94 | 2.33 | |
| Bague En Caoutchouc | ||||
| 15 | 1600206025 | 1.70 | 2.04 | |
| Poignee D’interrupteur | ||||
| 18 | 1619P15338 | 1.18 | 1.42 | |
| Curseur De Reglage | ||||
| 20 | 1619P15050 | 0.83 | 1.00 | |
| Broche De Rectifieuse M 14, SW 17 | ||||
| 32 | 1619P06419 | 8.45 | 10.14 | |
| Joint torique 44,0x1,0 MM | ||||
| 33 | 1619P02820 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,2 MM | ||||
| 35 | 1619P02822 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,1 MM | ||||
| 35 | 1619P02821 | 0.83 | 1.00 | |
| Palier-Glisseur | ||||
| 41 | 1600200029 | 2.24 | 2.69 | |
| Ressort De Compression | ||||
| 46 | 1609280477 | 1.18 | 1.42 | |
| Vis autotaradeuse p. défo | ||||
| 49 | 1619P11118 | 1.18 | 1.42 | |
| Module électronique | ||||
| 51 | 1600A01NC3 | 67.25 | 80.70 | |
| Vis A Tete Bombee Torx 4x30 | ||||
| 54 | 2603490025 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx 4x25 | ||||
| 55 | 1619P01066 | 0.83 | 1.00 | |
| Vis autotaradeuse p. défo | ||||
| 58 | 1603435075 | 1.70 | 2.04 | |
| Levier De Renvoi | ||||
| 60 | 1619P15795 | 0.83 | 1.00 | |
| Ressort de torsion TSF 55 | ||||
| 61 | 1619P15806 | 0.83 | 1.00 | |
| Joint torique 38,0x1,5 MM | ||||
| 62 | 1600210038 | 1.94 | 2.33 | |
| Disque De Recouvrement | ||||
| 80 | 1619P09390 | 1.70 | 2.04 | |
| Arret | ||||
| 82 | 1602002014 | 2.24 | 2.69 | |
| Poignee Auxiliaire | ||||
| 650/1 | 1619P10681 | 2.71 | 3.25 | |
| Poignee Auxiliaire M10 | ||||
| 650/1 | 1619P16111 | 2.24 | 2.69 | |
| Ecrou Cylindrique M14 | ||||
| 650/2 | 1603345043 | 6.54 | 7.85 | |
| Cle A Ergots | ||||
| 650/30 | 1619P08927 | 3.31 | 3.97 | |
| Bride De Fixation Ø22,3xØ42 MM | ||||
| 650/5 | 2605703014 | 4.10 | 4.92 | |
| Capot De Protection Ø125 MM ARGENT | ||||
| 651 | 1619P14539 | 8.45 | 10.14 | |
| Capot De Protection Ø115 MM ARGENT | ||||
| 651 | 1619P14538 | 7.58 | 9.10 | |
| Chargeur EU GAL 1880 CV 230/14,4-18V | ||||
| 652 | 2607225921 | 101.94 | 122.33 | |
| Chargeur Rapide EU GAL 18V-40, 230V/10,8V – 18V | ||||
| 652 | 2607226251 | 67.25 | 80.70 | |
| Bloc D Accus BBS MR 18V, 4,0Ah, 47 S | ||||
| 653 | 2607336815 | 91.56 | 109.87 | |
| Bloc D Accus | ||||
| 653 | 1607A350M0 | 91.56 | 109.87 | |
| Bouton poussoir | ||||
| 810 | 1619P16236 | 3.31 | 3.97 | |
| Carter D’engrenages | ||||
| 821 | 1619P16237 | 12.41 | 14.89 | |
| Flasque De Palier | ||||
| 828 | 1619P11094 | 11.88 | 14.26 | |
| Unite A Engrenages | ||||
| 838 | 1619P16240 | 8.45 | 10.14 | |
| Arbre Pour Roues Conique | ||||
| 839 | 1619P16234 | 15.71 | 18.85 | |
| Levier D’enclenchement | ||||
| 843 | 1619P11076 | 13.93 | 16.72 | |
| Unité Filtre | ||||
| 884 | 1607000CA9 | 8.45 | 10.14 | |
| Tube De Graisse 225 ML | ||||
| 894 | 1615430020 | 15.71 | 18.85 | |
| Tube De Graisse 225 ML | ||||
| 895 | 1605430003 | 29.75 | 35.70 | |
