Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601G95300 ( GWS15-125CIPX )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3601G95300 ( GWS15-125CIPX )

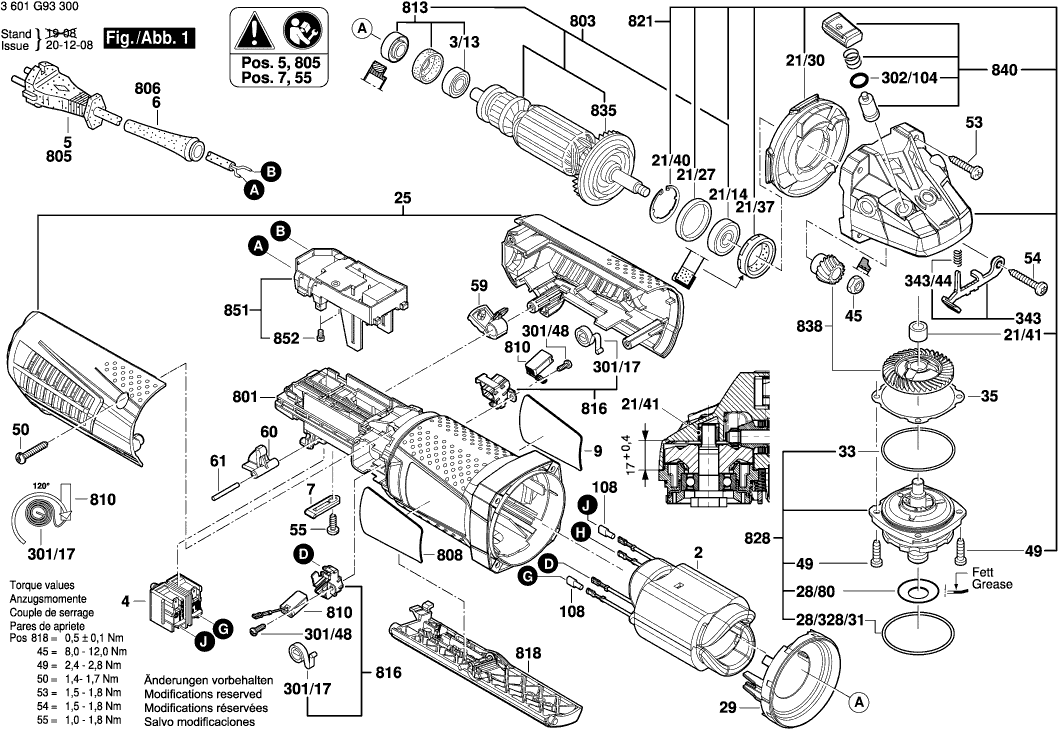

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3601G95300 ( GWS15-125CIPX )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Épanouissement Polaire
2 1607000F0B 23.75 28.50

Épanouissement Polaire 230V
2 1604220478 22.36 26.83

Roulement A Billes 7x19x6
3/13 2600905032 4.10 4.92

Commutateur
4 1607200256 9.53 11.44

Commutateur
4 160720035A 8.45 10.14

Manchon
6 1600703043 1.94 2.33

Collier De Fixation
7 1601302017 0.83 1.00

Plaque De Marque GWS 15-125 CIPX
9 160111C01Y 1.94 2.33

Roulement A Billes Rigide 8x22x7
21/14 1600905032 4.70 5.64

Bague En Caoutchouc
21/27 1600206025 1.70 2.04

Distributeur D’air
21/30 1600591048 1.94 2.33

Bague D’etancheite
21/37 1600290016 1.94 2.33

Etrier D’arret
21/40 1600119011 1.70 2.04

Palier-Glisseur
21/41 1600200029 2.24 2.69

Coquille
25 160510829A 5.83 7.00

Joint torique 47,0x1,5 MM
28/328/31 3600210109 1.70 2.04

Disque De Recouvrement
28/80 1619P09390 1.70 2.04

Deflecteur D’air
29 1600591047 1.70 2.04

Joint torique 46,0x1,1 MM
33 1600210035 1.18 1.42

Rondelle De Compensation 0,15 MM ÉPAIS
35 1600136020 2.71 3.25

Rondelle De Compensation 0,1 MM ÉPAIS
35 1600136013 1.94 2.33

Rondelle De Compensation 0,2 MM ÉPAIS
35 1600136014 1.94 2.33

Rondelle De Compensation 0,3 MM ÉPAIS
35 1600136015 1.94 2.33

Ecrou Hex M7, SW10
45 1603300016 1.18 1.42

Vis autotaradeuse p. défo M4x16
49 2914491410 0.83 1.00

Vis A Tete Bombee Torx 4x20
50 2603490023 0.83 1.00

Vis A Tete Bombee Torx
53 1603435078 0.83 1.00

Vis A Tete Bombee Torx 4x30
54 1603414026 0.83 1.00

Vis A Tete Bombee Torx 4x12
55 2603490021 0.83 1.00

Bouchon
59 1600591054 0.83 1.00

Levier De Renvoi
60 1602026095 0.83 1.00

Goupille Cylindrique
61 1600A00X5A 0.83 1.00

Piece Isolante
108 1600712030 1.18 1.42

Carter De Moteur
301/1 1605108291 11.68 14.02

Ressort Spiral
301/17 1604652021 0.83 1.00

Vis A Tete Bombee 3x10 ST
301/48 1613435034 0.83 1.00

Joint torique 4,5x1,0 MM BLEU
302/104 1600210044 0.83 1.00

Levier D’enclenchement
343 1607000742 5.83 7.00

Ressort De Compression
343/44 1604611042 1.18 1.42

Poignee Auxiliaire
650/1 16020250A0 8.45 10.14

Ecrou Cylindrique
650/2 1600A001PG 1.94 2.33

Cle A Ergots
650/3 1607950052 2.71 3.25

Bride De Fixation Ø22,3xØ42 MM
650/5 2605703014 4.10 4.92

Joint torique 20,35x1,78 MM
650/5/2 1600210039 1.70 2.04

Ecrou De Blocage Rapide
650/6 1600A016PU 36.85 44.22

Capot De Protection
651 1600A025XR 7.96 9.55

Carter De Moteur
801 1607000D99 11.88 14.26

Induit Avec Ventilateur 230V
803 1607000V35 55.25 66.30

Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F
805 1607000392 15.71 18.85

Plaque signalétique
808 160111A3HK 1.94 2.33

Jeu De Balais
810 1607000V37 11.88 14.26

Roulement A Billes Rigide
813 1607000V38 5.83 7.00

Porte-Balais
816 1607000V43 2.71 3.25

Cliquet D’engrenage
818 1607000504 7.58 9.10

Carter D’engrenages
821 1605806559 23.75 28.50

Plus disponible, pas de remplacement
828 1607000D67

Ventilateur
835 1606610132 1.70 2.04

Unite A Engrenages
838 1600A001X6 26.84 32.21

Bouton-Poussoir
840 1607000V41 3.31 3.97

Regulateur De Vitesse
851 1607000DA3 40.61 48.73

Vis à tête cylindrique
852 1607000V42 0.83 1.00

Poignee Auxiliaire M10
891 160202509T 2.71 3.25
