Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601H24804 (GWS14-125)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

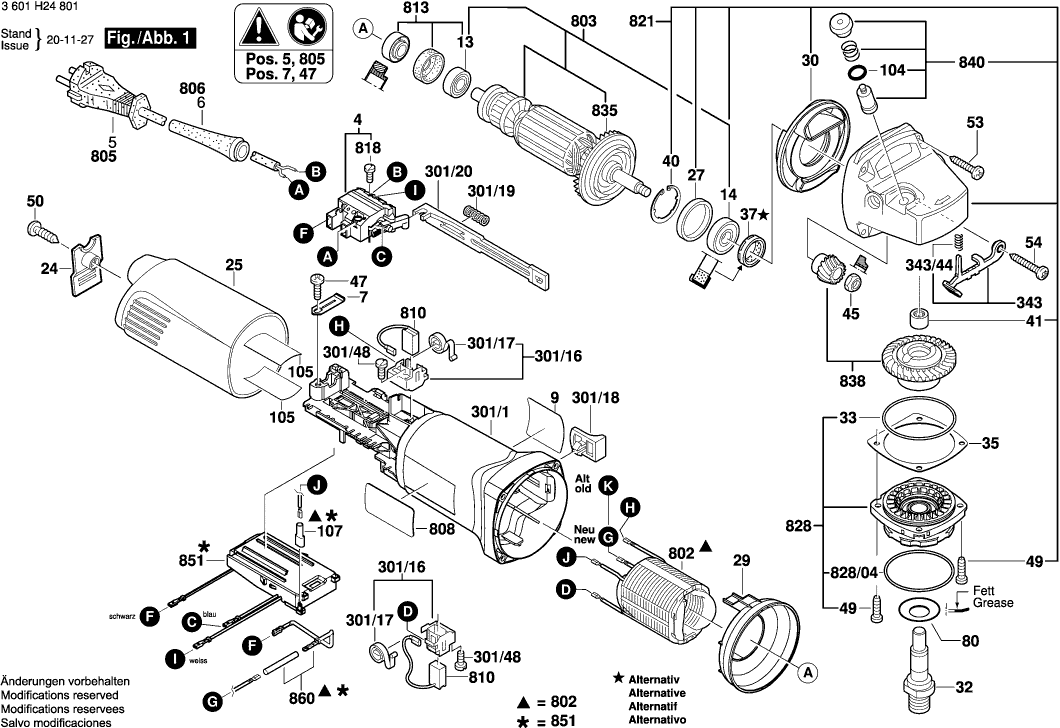

Dessins des Bosch 3601H24804 (GWS14-125)
Liste de pièces de rechange des Bosch 3601H24804 (GWS14-125)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Commutateur | ||||
| 4 | 1607200200 | 10.90 | 13.08 | |
| Collier De Fixation | ||||
| 7 | 1601302017 | 1.00 | 1.20 | |
| Plaque De Marque | ||||
| 9 | 160111C427 | 1.94 | 2.33 | |
| Roulement A Billes | ||||
| 13 | 2600905032 | 4.94 | 5.93 | |
| Roulement A Billes Rigide | ||||
| 14 | 1600905032 | 5.81 | 6.97 | |
| Recouvrement | ||||
| 24 | 1605500228 | 2.52 | 3.02 | |
| Couvercle De Carter | ||||
| 25 | 1605500251 | 7.46 | 8.95 | |
| Bague En Caoutchouc | ||||
| 27 | 1600206025 | 2.08 | 2.50 | |
| Deflecteur D’air | ||||
| 29 | 1600591025 | 2.40 | 2.88 | |
| Deflecteur D’air | ||||
| 30 | 1600591014 | 2.40 | 2.88 | |
| Broche De Rectifieuse | ||||
| 32 | 1607000D6A | 7.46 | 8.95 | |
| Joint torique | ||||
| 33 | 1600210035 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 35 | 1600136020 | 3.44 | 4.13 | |
| Rondelle De Compensation | ||||
| 35 | 1600136013 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 35 | 1600136014 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 35 | 1600136015 | 2.40 | 2.88 | |
| Etrier D’arret | ||||
| 40 | 1600119011 | 2.08 | 2.50 | |
| Palier-Glisseur | ||||
| 41 | 1600200029 | 3.71 | 4.45 | |
| Ecrou Hex | ||||
| 45 | 1619P17544 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 47 | 2603490021 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 49 | 2914491410 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 49 | 160343508X | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 50 | 2603490023 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 53 | 1603435078 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 54 | 1603414026 | 1.00 | 1.20 | |
| Disque De Recouvrement | ||||
| 80 | 1619P09390 | 2.08 | 2.50 | |
| Joint torique | ||||
| 104 | 1600210044 | 1.00 | 1.20 | |
| Plaque Isolante | ||||
| 105 | 1601008005 | 4.94 | 5.93 | |
| Piece Isolante | ||||
| 107 | 1600712030 | 1.49 | 1.79 | |
| Carter De Moteur | ||||
| 301/1 | 1605108249 | 9.47 | 11.36 | |
| Porte-Balais | ||||
| 301/16 | 1601323025 | 3.44 | 4.13 | |
| Ressort Spiral | ||||
| 301/17 | 1604652013 | 1.49 | 1.79 | |
| Poignee D’interrupteur | ||||
| 301/18 | 1602026088 | 1.00 | 1.20 | |
| Ressort De Compression | ||||
| 301/19 | 1619P09932 | 1.28 | 1.54 | |
| Curseur De Reglage | ||||
| 301/20 | 1602319011 | 1.49 | 1.79 | |
| Vis A Tete Bombee | ||||
| 301/48 | 1613435034 | 1.00 | 1.20 | |
| Levier D’enclenchement | ||||
| 343 | 1607000742 | 7.46 | 8.95 | |
| Ressort De Compression | ||||
| 343/44 | 1604611042 | 1.49 | 1.79 | |
| Capot De Protection | ||||
| 651 | 1600A025XR | 11.71 | 14.05 | |
| Capot De Protection | ||||
| 651 | 1600A00XK9 | 10.90 | 13.08 | |
| Épanouissement Polaire | ||||
| 802 | 1607000397 | 23.90 | 28.68 | |
| Induit Avec Ventilateur | ||||
| 803 | 1604010A90 | 34.82 | 41.78 | |
| Câble d alimentation | ||||
| 805 | 1607000392 | 21.30 | 25.56 | |
| Manchon | ||||
| 806 | 1600703040 | 2.08 | 2.50 | |
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 810 | 1607000482 | 110.30 | 132.36 | |
| Jeu De Balais | ||||
| 810 | 1607014176 | 12.82 | 15.38 | |
| Jeu De Pieces | ||||
| 813 | 1607000378 | 6.73 | 8.08 | |
| Vis à tête cylindrique | ||||
| 818 | 2910110048 | 1.00 | 1.20 | |
| Carter D’engrenages | ||||
| 821 | 16058065SC | 15.61 | 18.73 | |
| Flasque De Palier | ||||
| 828 | 1607000D6C | 11.37 | 13.64 | |
| Joint torique | ||||
| 828/04 | 3600210109 | 2.08 | 2.50 | |
| Partie De Ressort | ||||
| 828/04 | 1601290013 | 1.00 | 1.20 | |
| Ventilateur | ||||
| 835 | 1616B00064 | 2.08 | 2.50 | |
| Unite A Engrenages | ||||
| 838 | 1607000D4Y | 14.94 | 17.93 | |
| Bouton-Poussoir | ||||
| 840 | 1607000A71 | 3.44 | 4.13 | |
| Regulateur De Vitesse | ||||
| 851 | 1607233291 | 26.62 | 31.94 | |
| Cable De Raccordement | ||||
| 860 | 1604448023 | 1.49 | 1.79 | |
| Joint torique | ||||
| 890 | 1600210039 | 2.08 | 2.50 | |
| Poignee Auxiliaire | ||||
| 891 | 16020250A0 | 10.90 | 13.08 | |
| Capot De Protection | ||||
| 891 | 1600A025XP | 9.67 | 11.60 | |
| Ecrou Cylindrique | ||||
| 892 | 1603345043 | 8.35 | 10.02 | |
| Cle A Ergots | ||||
| 893 | 1607950052 | 3.44 | 4.13 | |
| Bride De Fixation | ||||
| 895 | 2605703014 | 7.53 | 9.04 | |
| Ecrou De Blocage Rapide | ||||
| 896 | 1600A016PP | 41.30 | 49.56 | |
| Tube De Graisse | ||||
| 897 | 1605430003 | 34.82 | 41.78 | |
| Tube De Graisse | ||||
| 898 | 1615430020 | 18.94 | 22.73 | |
| Huile | ||||
| 899 | 3605430008 | 27.81 | 33.37 | |
