Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601H30B00 (GWS11-125CIH)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

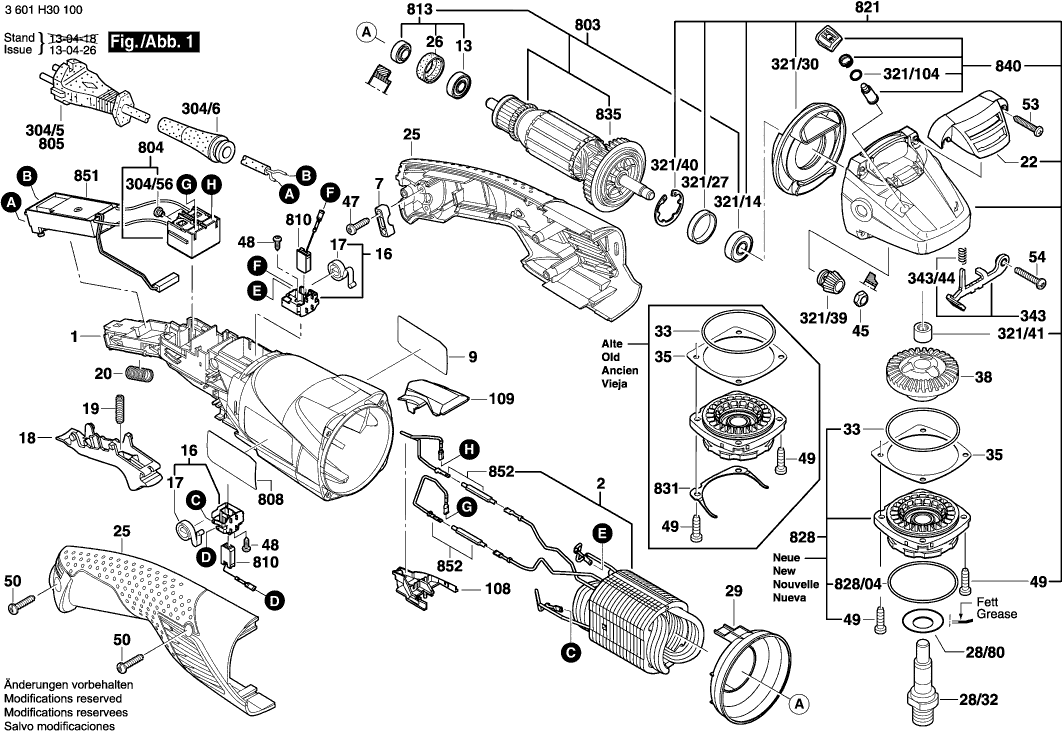

Dessins des Bosch 3601H30B00 (GWS11-125CIH)
Liste de pièces de rechange des Bosch 3601H30B00 (GWS11-125CIH)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1605108256 | 16.79 | 20.15 | |
| Épanouissement Polaire | ||||
| 2 | 1604220416 | 31.42 | 37.70 | |
| Support De Cable | ||||
| 7 | 2601035001 | 1.49 | 1.79 | |
| Plaque De Marque | ||||
| 9 | 1601118K42 | 1.49 | 1.79 | |
| Roulement A Billes | ||||
| 13 | 2600905032 | 4.94 | 5.93 | |
| Porte-Balais | ||||
| 16 | 1601323025 | 3.44 | 4.13 | |
| Ressort Spiral | ||||
| 17 | 1604652013 | 1.49 | 1.79 | |
| Curseur De Reglage | ||||
| 18 | 1602319021 | 2.08 | 2.50 | |
| Ressort De Compression | ||||
| 19 | 1604611041 | 1.49 | 1.79 | |
| Ressort De Compression | ||||
| 20 | 3604611039 | 1.49 | 1.79 | |
| Capot de recouvrement | ||||
| 22 | 1605500260 | 3.44 | 4.13 | |
| Poignee Couvercle | ||||
| 25 | 1605132010 | 13.13 | 15.76 | |
| Bague En Caoutchouc | ||||
| 26 | 1600206036 | 1.49 | 1.79 | |
| Broche De Rectifieuse | ||||
| 28/32 | 1607000D6A | 7.46 | 8.95 | |
| Disque De Recouvrement | ||||
| 28/80 | 1619P09390 | 2.08 | 2.50 | |
| Deflecteur D’air | ||||
| 29 | 1600591025 | 2.40 | 2.88 | |
| Joint torique | ||||
| 33 | 1600210035 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 35 | 1600136020 | 3.44 | 4.13 | |
| Rondelle De Compensation | ||||
| 35 | 1600136013 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 35 | 1600136014 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 35 | 1600136015 | 2.40 | 2.88 | |
| Plus disponible, pas de remplacement | ||||
| 38 | 1606333616 | |||
| Ecrou Hex | ||||
| 45 | 1603300016 | 1.49 | 1.79 | |
| Ecrou Hex | ||||
| 45 | 1619P17544 | 1.00 | 1.20 | |
| Vis | ||||
| 47 | 2603490022 | 1.00 | 1.20 | |
| Vis A Tete Bombee | ||||
| 48 | 1613435034 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 49 | 1603435026 | 1.90 | 2.28 | |
| Vis autotaradeuse p. défo | ||||
| 49 | 2914491410 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 50 | 2603490023 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 53 | 1603435078 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 54 | 2914491410 | 1.00 | 1.20 | |
| Capot | ||||
| 108 | 1600A00XC4 | 1.49 | 1.79 | |
| Couvercle | ||||
| 109 | 1605500263 | 4.18 | 5.02 | |
| Vis A Tete Bombee | ||||
| 304/56 | 1603415004 | 1.49 | 1.79 | |
| Manchon | ||||
| 304/6 | 1600703040 | 2.08 | 2.50 | |
| Joint torique | ||||
| 321/104 | 1600210044 | 1.00 | 1.20 | |
| Roulement A Billes Rigide | ||||
| 321/14 | 1600905032 | 5.81 | 6.97 | |
| Bague En Caoutchouc | ||||
| 321/27 | 1600206025 | 2.08 | 2.50 | |
| Deflecteur D’air | ||||
| 321/30 | 1600591014 | 2.40 | 2.88 | |
| Roue Conique | ||||
| 321/39 | 1606333617 | 7.46 | 8.95 | |
| Etrier D’arret | ||||
| 321/40 | 1600119011 | 2.08 | 2.50 | |
| Palier-Glisseur | ||||
| 321/41 | 1600200029 | 3.71 | 4.45 | |
| Levier D’enclenchement | ||||
| 343 | 1607000742 | 7.46 | 8.95 | |
| Ressort De Compression | ||||
| 343/44 | 1604611042 | 1.49 | 1.79 | |
| Capot De Protection | ||||
| 651 | 1600A025XR | 11.71 | 14.05 | |
| Capot De Protection | ||||
| 651 | 1600A00XK9 | 10.90 | 13.08 | |
| Induit Avec Ventilateur | ||||
| 803 | 1604010A21 | 47.53 | 57.04 | |
| Interrupteur | ||||
| 804 | 1607000A85 | 10.68 | 12.82 | |
| Câble d alimentation | ||||
| 805 | 1607000227 | 23.90 | 28.68 | |
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 810 | 1607000482 | 110.30 | 132.36 | |
| Jeu De Balais | ||||
| 810 | 1607014176 | 12.82 | 15.38 | |
| Jeu De Pieces | ||||
| 813 | 1607000378 | 6.73 | 8.08 | |
| Carter D’engrenages | ||||
| 821 | 1605806524 | 34.82 | 41.78 | |
| Flasque De Palier | ||||
| 828 | 1607000D6C | 11.37 | 13.64 | |
| Joint torique | ||||
| 828/04 | 3600210109 | 2.08 | 2.50 | |
| Partie De Ressort | ||||
| 831 | 1601290013 | 1.00 | 1.20 | |
| Ventilateur | ||||
| 835 | 1606610129 | 2.08 | 2.50 | |
| Bouton-Poussoir | ||||
| 840 | 1603231032 | 4.18 | 5.02 | |
| Regulateur De Vitesse | ||||
| 851 | 1607233233 | 52.45 | 62.94 | |
| Cable De Connexion | ||||
| 852 | 1604448025 | 2.08 | 2.50 | |
| Joint torique | ||||
| 890 | 1600210039 | 2.08 | 2.50 | |
| Poignee Auxiliaire | ||||
| 891 | 16020250A0 | 10.90 | 13.08 | |
| Capot De Protection | ||||
| 891 | 1600A025XP | 9.67 | 11.60 | |
| Poignee Auxiliaire | ||||
| 891 | 160202509T | 3.44 | 4.13 | |
| Ecrou Cylindrique | ||||
| 892 | 1603345043 | 8.35 | 10.02 | |
| Cle A Ergots | ||||
| 893 | 1607950052 | 3.44 | 4.13 | |
| Bride De Fixation | ||||
| 895 | 2605703014 | 7.53 | 9.04 | |
| SNELSPANMOER | ||||
| 896 | 1603340027 | 45.52 | 54.62 | |
| Ecrou De Blocage Rapide | ||||
| 896 | 1600A016PP | 41.30 | 49.56 | |
