Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601703708 ( GWS10-125CE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 0601703708 ( GWS10-125CE )

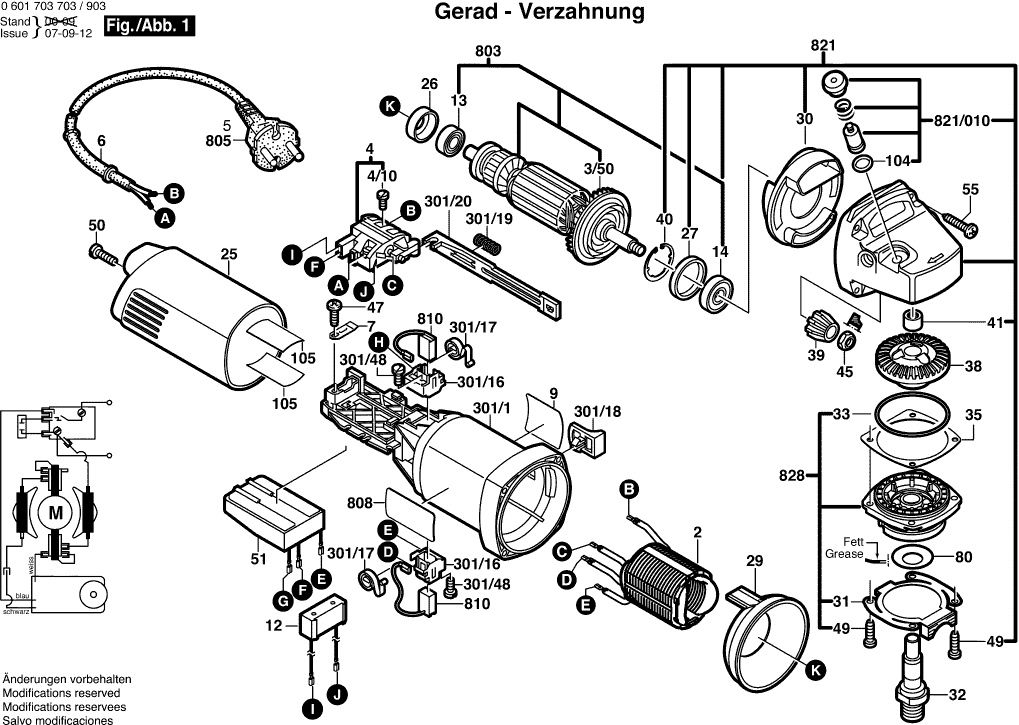

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 0601703708 ( GWS10-125CE )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Épanouissement Polaire
2 1607000F0P 26.84 32.21

Épanouissement Polaire 220-240V
2 1604220459 13.11 15.73

Ventilateur
3/50 1606610129 1.70 2.04

Interrupteur
4 1607200086 8.45 10.14

Vis à tête cylindrique DIN 85-AM3x6-CUZN
4/10 2910110048 0.83 1.00

Manchon Ø7,6-Ø8,2x95 MM
6 2600703013 1.94 2.33

Collier De Fixation
7 1601302017 0.83 1.00

Plaque De Marque
9 1601118A74 2.71 3.25

Filtre D’antiparasitage
12 1607328042 5.33 6.40

Roulement A Billes 7x19x6
13 2600905032 4.10 4.92

Roulement A Billes Rigide 8x22x7
14 1600905032 4.70 5.64

Couvercle De Carter BLEU
25 1600508016 5.33 6.40

Bague En Caoutchouc
26 1600206036 1.18 1.42

Bague En Caoutchouc
27 1600206025 1.70 2.04

Deflecteur D’air
29 1600591025 1.94 2.33

Deflecteur D’air
30 1600591014 1.94 2.33

Ressort Tendeur
31 1601290007 4.10 4.92

Broche De Rectifieuse
32 1607000D6A 5.83 7.00

Joint torique 46,0x1,1 MM ROUGE
33 3600210124 2.24 2.69

Rondelle De Compensation 0,15 MM ÉPAIS
35 1600136020 2.71 3.25

Rondelle De Compensation 0,1 MM ÉPAIS
35 1600136013 1.94 2.33

Rondelle De Compensation 0,2 MM ÉPAIS
35 1600136014 1.94 2.33

Rondelle De Compensation 0,3 MM ÉPAIS
35 1600136015 1.94 2.33

Plus disponible, pas de remplacement
38 1606333616

Unite A Engrenages
39 1607000D4Y 12.41 14.89

Etrier D’arret
40 1600119011 1.70 2.04

Douille à aiguilles Ø8xØ12x8 MM
41 1600910018 4.10 4.92

Ecrou Hex M7, SW10
45 1603300016 1.18 1.42

Vis à Tôle DIN7981-ST3,9x13-C-Z
47 2912401018 0.83 1.00

Vis autotaradeuse p. défo
49 1603435026 1.70 2.04

Vis à Tôle DIN7981-ST3,9x19-F-Z
50 2912401420 0.83 1.00

Plus disponible, pas de remplacement
51 1607233113

Vis A Tete Bombee
55 1603415005 0.83 1.00

Disque De Recouvrement
80 1619P09390 1.70 2.04

Joint torique 4,5x1,0 MM BLEU
104 1600210044 0.83 1.00

Plaque Isolante
105 1601008005 2.24 2.69

Carter De Moteur BLEU
301/1 1605108213 6.54 7.85

Porte-Balais
301/16 1601323025 2.71 3.25

Ressort Spiral
301/17 1604652013 1.18 1.42

Poignee D’interrupteur NOIR
301/18 1602026057 1.18 1.42

Ressort De Compression
301/19 1604611026 0.83 1.00

Curseur De Reglage NOIR
301/20 1602319010 1.18 1.42

Vis à Tôle DIN7981-ST2,9x9,5C-Z
301/48 2912401005 0.83 1.00

Joint torique 20,35x1,78 MM
650/50/20 1600210039 1.70 2.04

Poignee Auxiliaire M10
750/10 160202509T 2.71 3.25

Écrou de tension
750/20 1603340040 9.44 11.33

Pensleutel recht 115-150
750/30 1607950043 4.45 5.34

Spanflens 125-150
750/50 1605703099 9.44 11.33

Plus disponible, pas de remplacement
751 2605510101

Ecrou De Blocage Rapide
752 1600A016PP 36.85 44.22

Plus disponible, pas de remplacement
753 1605438100

Induit Avec Ventilateur 220-240V
803 1604010640 55.25 66.30

Câble d alimentation EU 4,15m 2 x 1,0mm H07 RN-F
805 1607000227 20.42 24.50

Plaque signalétique
808 160111A3H3 1.94 2.33

Jeu De Balais
810 1607014176 10.73 12.88

Carter D’engrenages ARGENT
821 1605806465 36.85 44.22

Bouton-Poussoir NOIR
821/010 1607000253 1.70 2.04

Flasque De Palier NOIR
828 1605805079 13.93 16.72
