Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601M44000 (GTS18V-216)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

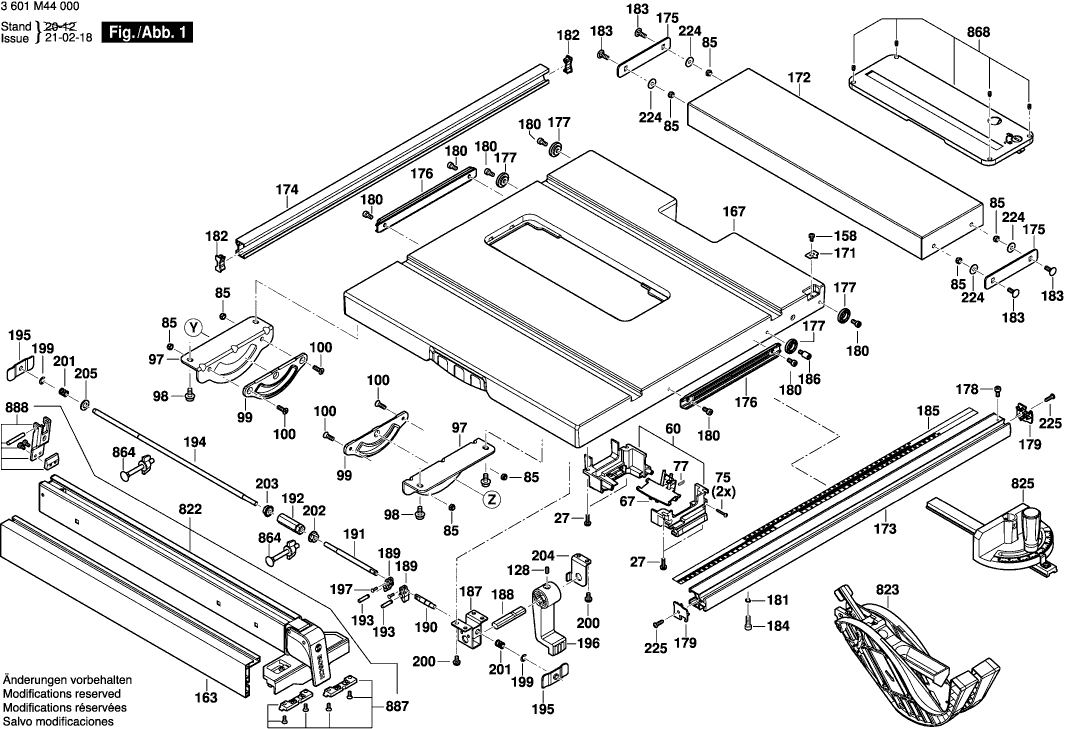

Dessins des Bosch 3601M44000 (GTS18V-216)
Liste de pièces de rechange des Bosch 3601M44000 (GTS18V-216)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Moteur DC sans balais | ||||
| 2 | 160702267K | 173.95 | 208.74 | |
| Interrupteur | ||||
| 4 | 2607202394 | 16.79 | 20.15 | |
| Plaque signal tique | ||||
| 8 | 1609BN0407 | 2.40 | 2.88 | |
| Vis | ||||
| 18 | 1609B06380 | 1.00 | 1.20 | |
| Vis | ||||
| 19 | 1609B00655 | 1.00 | 1.20 | |
| Manteau du moteur | ||||
| 21 | 1609B06685 | 2.40 | 2.88 | |
| Couvercle d'interrupteur | ||||
| 23 | 1609B06340 | 1.49 | 1.79 | |
| Couvercle d'interrupteur | ||||
| 24 | 1609B06341 | 1.49 | 1.79 | |
| Boitier D'interrupteur | ||||
| 25 | 1609B06333 | 1.49 | 1.79 | |
| Câble à rubans | ||||
| 26 | 1609B06265 | 2.08 | 2.50 | |
| Vis | ||||
| 27 | 1609B01281 | 1.00 | 1.20 | |
| Module Electronique | ||||
| 28 | 16072335GB | 173.95 | 208.74 | |
| BANDE | ||||
| 29 | 1609B06697 | 4.18 | 5.02 | |
| Vis | ||||
| 30 | 1609B03361 | 1.00 | 1.20 | |
| Cache TURBO II | ||||
| 31 | 1609B06223 | 2.08 | 2.50 | |
| Cache TURBO II | ||||
| 32 | 1609B06686 | 1.00 | 1.20 | |
| Cache TURBO II | ||||
| 33 | 1609B06698 | 1.00 | 1.20 | |
| Serre en caoutchouc | ||||
| 34 | 1609B06352 | 1.00 | 1.20 | |
| Arbre de Sortie | ||||
| 38 | 1609B03947 | 8.35 | 10.02 | |
| Pignon À Denture Oblique | ||||
| 39 | 1609B06362 | 12.82 | 15.38 | |
| Couvercle D’engrenage | ||||
| 40 | 1609B03944 | 10.90 | 13.08 | |
| Vis | ||||
| 41 | 1609B01050 | 1.00 | 1.20 | |
| BAGUE | ||||
| 42 | 1609B06547 | 4.18 | 5.02 | |
| Flasque De Palier | ||||
| 43 | 1609B03948 | 1.49 | 1.79 | |
| Levier De Verrouillage | ||||
| 44 | 1609B06785 | 4.94 | 5.93 | |
| Ressort De Torsion | ||||
| 45 | 1609B03937 | 1.00 | 1.20 | |
| Vis D’ajutage | ||||
| 46 | 1609B03923 | 1.00 | 1.20 | |
| Vis De Reglage | ||||
| 47 | 1609B03929 | 1.00 | 1.20 | |
| Ecrou | ||||
| 48 | 1609BT4033 | 1.00 | 1.20 | |
| Rondelle Interne | ||||
| 49 | 1609B03913 | 4.94 | 5.93 | |
| Câble Électrique | ||||
| 50 | 1609B06217 | 4.18 | 5.02 | |
| Bride | ||||
| 51 | 1609B03915 | 4.18 | 5.02 | |
| Ecrou | ||||
| 52 | 1609B03916 | 1.00 | 1.20 | |
| Tole De Protection | ||||
| 53 | 1609B05720 | 1.00 | 1.20 | |
| Vis | ||||
| 54 | 1609B01690 | 1.00 | 1.20 | |
| Support de support | ||||
| 55 | 1609B06687 | 1.49 | 1.79 | |
| SOUFFLETS | ||||
| 56 | 1609B06694 | 1.00 | 1.20 | |
| Cache TURBO II | ||||
| 57 | 1609B06688 | 1.49 | 1.79 | |
| Cache TURBO II | ||||
| 58 | 1609B06707 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 59 | 1609B00637 | 1.00 | 1.20 | |
| Porte-Batterie for 10.8 V | ||||
| 60 | 1609B06706 | 3.44 | 4.13 | |
| Arbre D’entrainement | ||||
| 61 | 1609B04525 | 2.40 | 2.88 | |
| Rondelle | ||||
| 62 | 1609B00675 | 1.00 | 1.20 | |
| Vis cyl SixPans Creux CHC | ||||
| 63 | 1609B05390 | 1.00 | 1.20 | |
| Barre à vis | ||||
| 64 | 1609B06704 | 6.73 | 8.08 | |
| Plaque d’appui | ||||
| 65 | 1609B04522 | 2.86 | 3.43 | |
| POINTEUR | ||||
| 66 | 1609B06220 | 1.00 | 1.20 | |
| Support de Contact | ||||
| 67 | 1609B06200 | 27.81 | 33.37 | |
| Vis | ||||
| 68 | 1609B00650 | 1.00 | 1.20 | |
| Courroie | ||||
| 69 | 1609B04253 | 18.94 | 22.73 | |
| Etrier D’arret | ||||
| 70 | 1609B01287 | 1.00 | 1.20 | |
| Coussinet | ||||
| 71 | 1609B04524 | 2.08 | 2.50 | |
| Plus disponible, pas de remplacement | ||||
| 72 | 1609B04520 | |||
| Vis | ||||
| 73 | 1609B00624 | 1.00 | 1.20 | |
| Profile De Guidage | ||||
| 74 | 1609B04519 | 2.86 | 3.43 | |
| Vis A Tete Bombee Torx | ||||
| 75 | 2609110353 | 2.08 | 2.50 | |
| Ressort De Compression | ||||
| 77 | 1609280477 | 1.49 | 1.79 | |
| Disque | ||||
| 78 | 1609B06808 | 1.00 | 1.20 | |
| Volant Manuel | ||||
| 79 | 1609B04528 | 3.44 | 4.13 | |
| Vis Avec Rondelle Captive | ||||
| 80 | 1619P03825 | 1.00 | 1.20 | |
| Rondelle plate | ||||
| 81 | 1609B00757 | 1.00 | 1.20 | |
| Manivelle | ||||
| 82 | 1609B04529 | 1.00 | 1.20 | |
| Vis | ||||
| 83 | 1609B00689 | 1.49 | 1.79 | |
| Vis | ||||
| 84 | 1609B06368 | 1.00 | 1.20 | |
| Ecrou auto-bloquant | ||||
| 85 | 1609BP7039 | 1.00 | 1.20 | |
| Aspirateur | ||||
| 86 | 1609B03863 | 1.49 | 1.79 | |
| Partie Inferieure De La | ||||
| 87 | 1609B06718 | 8.35 | 10.02 | |
| Douille de soutien | ||||
| 88 | 1609B04530 | 1.00 | 1.20 | |
| Ressort De Compression | ||||
| 91 | 1609B04531 | 1.00 | 1.20 | |
| Chariot | ||||
| 92 | 1609B04517 | 47.53 | 57.04 | |
| Vis | ||||
| 93 | 1609B04560 | 1.00 | 1.20 | |
| Rondelle Profilee | ||||
| 94 | 1609B03829 | 1.00 | 1.20 | |
| Bouchon | ||||
| 95 | 1609B04551 | 1.49 | 1.79 | |
| Vis | ||||
| 96 | 1609B06561 | 1.00 | 1.20 | |
| Equerre | ||||
| 97 | 1609B06705 | 10.90 | 13.08 | |
| Vis | ||||
| 98 | 1609B04541 | 1.00 | 1.20 | |
| Coussinet | ||||
| 99 | 1609B01186 | 8.35 | 10.02 | |
| Vis à tête cylindrique | ||||
| 100 | 1609B01196 | 1.00 | 1.20 | |
| Aspiration Des Poussiere | ||||
| 101 | 1609B06363 | 1.00 | 1.20 | |
| Cache TURBO II | ||||
| 103 | 1609B06708 | 1.00 | 1.20 | |
| Vis Pour Plastique | ||||
| 105 | 1609B01046 | 1.00 | 1.20 | |
| Plaque de montage | ||||
| 109 | 1609B06689 | 2.86 | 3.43 | |
| Disque | ||||
| 112 | 1609B06809 | 1.00 | 1.20 | |
| Plaque de montage | ||||
| 113 | 1609B06690 | 2.08 | 2.50 | |
| Support de couverture anti-poussière | ||||
| 114 | 1609B06691 | 4.94 | 5.93 | |
| Vis sans tête | ||||
| 128 | 1609B04562 | 1.00 | 1.20 | |
| Etiquette | ||||
| 141 | 1609B06711 | 1.00 | 1.20 | |
| Vis | ||||
| 158 | 1609B01282 | 1.00 | 1.20 | |
| Corps | ||||
| 163 | 1609B03874 | 14.94 | 17.93 | |
| Plateau De Table | ||||
| 167 | 1609B06699 | 155.51 | 186.61 | |
| Tole Elastique A Ressort | ||||
| 169 | 1609B06422 | 1.00 | 1.20 | |
| POINTEUR | ||||
| 171 | 1609B06218 | 1.00 | 1.20 | |
| Unité de rallonge | ||||
| 172 | 1609B03959 | 18.94 | 22.73 | |
| Rail | ||||
| 173 | 1609B03960 | 18.94 | 22.73 | |
| Rail | ||||
| 174 | 1609B03961 | 9.67 | 11.60 | |
| Plaque | ||||
| 175 | 1609B03963 | 1.49 | 1.79 | |
| Rail | ||||
| 176 | 1609B06801 | 2.08 | 2.50 | |
| Rail | ||||
| 177 | 1609B06802 | 1.00 | 1.20 | |
| Vis | ||||
| 178 | 1609B02751 | 1.00 | 1.20 | |
| Recouvrement | ||||
| 179 | 1609B06382 | 1.00 | 1.20 | |
| Vis | ||||
| 180 | 1609B00627 | 2.08 | 2.50 | |
| Rondelle | ||||
| 181 | 1609B02181 | 1.00 | 1.20 | |
| Recouvrement | ||||
| 182 | 1609B06400 | 1.00 | 1.20 | |
| Vis D’ajutage | ||||
| 183 | 1609B03990 | 1.00 | 1.20 | |
| Boulon De Flasque | ||||
| 184 | 1609B01322 | 1.00 | 1.20 | |
| Cadran Gradue | ||||
| 185 | 1609B03886 | 2.40 | 2.88 | |
| Vis R Épaulement | ||||
| 186 | 1609B06589 | 1.00 | 1.20 | |
| Equerre De Fixation | ||||
| 187 | 1609B03964 | 2.40 | 2.88 | |
| Profil De Manipulation | ||||
| 188 | 1609B03965 | 2.08 | 2.50 | |
| Came | ||||
| 189 | 1609B03966 | 3.44 | 4.13 | |
| Demi-Articulation | ||||
| 190 | 1609B03967 | 1.49 | 1.79 | |
| Demi-Articulation | ||||
| 191 | 1609B03968 | 2.08 | 2.50 | |
| Ecrou | ||||
| 192 | 1609B03969 | 2.08 | 2.50 | |
| Broche | ||||
| 193 | 1609B03970 | 1.00 | 1.20 | |
| Barre | ||||
| 194 | 1609B03971 | 4.18 | 5.02 | |
| Tole Elastique A Ressort | ||||
| 195 | 1609B03972 | 1.49 | 1.79 | |
| Levier D’arret | ||||
| 196 | 1609B03973 | 2.08 | 2.50 | |
| Rivet | ||||
| 197 | 1609B03974 | 1.00 | 1.20 | |
| Clip Final | ||||
| 199 | 1609B01992 | 1.00 | 1.20 | |
| Vis | ||||
| 200 | 1609B00647 | 1.49 | 1.79 | |
| Ressort De Compression | ||||
| 201 | 1609B03976 | 1.00 | 1.20 | |
| Ecrou-flasque | ||||
| 202 | 1609B03975 | 1.00 | 1.20 | |
| Ecrou-flasque | ||||
| 203 | 1609B06406 | 1.00 | 1.20 | |
| Bras De Support | ||||
| 204 | 1609B03993 | 1.00 | 1.20 | |
| Rondelle | ||||
| 205 | 1609B00670 | 1.49 | 1.79 | |
| Socle | ||||
| 206 | 1609B03983 | 71.68 | 86.02 | |
| Plaque Avant | ||||
| 207 | 1609B03979 | 13.13 | 15.76 | |
| Tube | ||||
| 208 | 1609B03984 | 31.42 | 37.70 | |
| Plaque Inferieure | ||||
| 209 | 1609B03985 | 13.13 | 15.76 | |
| Couvercle De Pied | ||||
| 210 | 1609B03986 | 1.00 | 1.20 | |
| Recouvrement | ||||
| 211 | 1609B03988 | 4.94 | 5.93 | |
| Tole Elastique A Ressort | ||||
| 212 | 1609B03995 | 1.00 | 1.20 | |
| Poignée | ||||
| 213 | 1609B06702 | 3.44 | 4.13 | |
| Vis | ||||
| 214 | 1609B01243 | 1.00 | 1.20 | |
| Bras De Support | ||||
| 215 | 1609B03981 | 1.49 | 1.79 | |
| Bague En Caoutchouc | ||||
| 216 | 1609BP7098 | 1.00 | 1.20 | |
| Plaque | ||||
| 217 | 1609B06378 | 1.00 | 1.20 | |
| Vis | ||||
| 218 | 1609B06405 | 1.00 | 1.20 | |
| Bras De Support | ||||
| 220 | 1609B03994 | 2.08 | 2.50 | |
| Bras De Support | ||||
| 221 | 1609B06413 | 1.00 | 1.20 | |
| Vis Avec Rondelle Captive | ||||
| 222 | 1609B00969 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 223 | 1609B04082 | |||
| Rondelle plate | ||||
| 224 | 1609B01253 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 225 | 1609BP7138 | 1.00 | 1.20 | |
| Vis à Tôle | ||||
| 229 | 1609B00636 | 2.18 | 2.62 | |
| Coussinet | ||||
| 231 | 1609B06383 | 1.00 | 1.20 | |
| Vis | ||||
| 232 | 1609B06385 | 1.00 | 1.20 | |
| Poussoir De Pièce trava | ||||
| 234 | 1609B06410 | 3.44 | 4.13 | |
| Visseuse Adaptable | ||||
| 235 | 1609B06384 | 1.49 | 1.79 | |
| Visseuse Adaptable | ||||
| 236 | 1609B03891 | 4.18 | 5.02 | |
| Bouton | ||||
| 237 | 1609B06421 | 1.00 | 1.20 | |
| Clip D Appareil | ||||
| 238 | 1609B05286 | 1.00 | 1.20 | |
| Etiquette | ||||
| 241 | 1609B06715 | 1.00 | 1.20 | |
| Anneau élastique | ||||
| 242 | 1609B04626 | 1.00 | 1.20 | |
| Anneau élastique | ||||
| 243 | 1609B00644 | 2.08 | 2.50 | |
| Vis | ||||
| 246 | 1609B06560 | 1.00 | 1.20 | |
| Vis | ||||
| 247 | 1609B00631 | 2.18 | 2.62 | |
| VIS C M4X34 | ||||
| 261 | 1609B06807 | 2.86 | 3.43 | |
| Sac A Poussiere | ||||
| 651 | 1609B06703 | 13.13 | 15.76 | |
| Coulisse | ||||
| 822 | 1609B04590 | 52.45 | 62.94 | |
| Partie Super. DeLa protec | ||||
| 823 | 1609B06781 | 23.90 | 28.68 | |
| Regle-Glissiere A Onglets | ||||
| 825 | 1609B06423 | 11.37 | 13.64 | |
| Couteau à refendre CS 50 EBG | ||||
| 828 | 1609B06782 | 23.90 | 28.68 | |
| Boitier D’engrenage | ||||
| 835 | 1609B06214 | 34.82 | 41.78 | |
| Jeu De Pieces De Fixation | ||||
| 864 | 1609B06424 | 1.00 | 1.20 | |
| Tole De Fixation | ||||
| 868 | 1609B06415 | 16.79 | 20.15 | |
| Levier De Verrouillage | ||||
| 876 | 1609B05713 | 4.18 | 5.02 | |
| Segment | ||||
| 887 | 1609B05715 | 2.08 | 2.50 | |
| Unite De Serrage | ||||
| 888 | 1609B05657 | 4.94 | 5.93 | |
