Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601GD4000 (GTR55-225)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

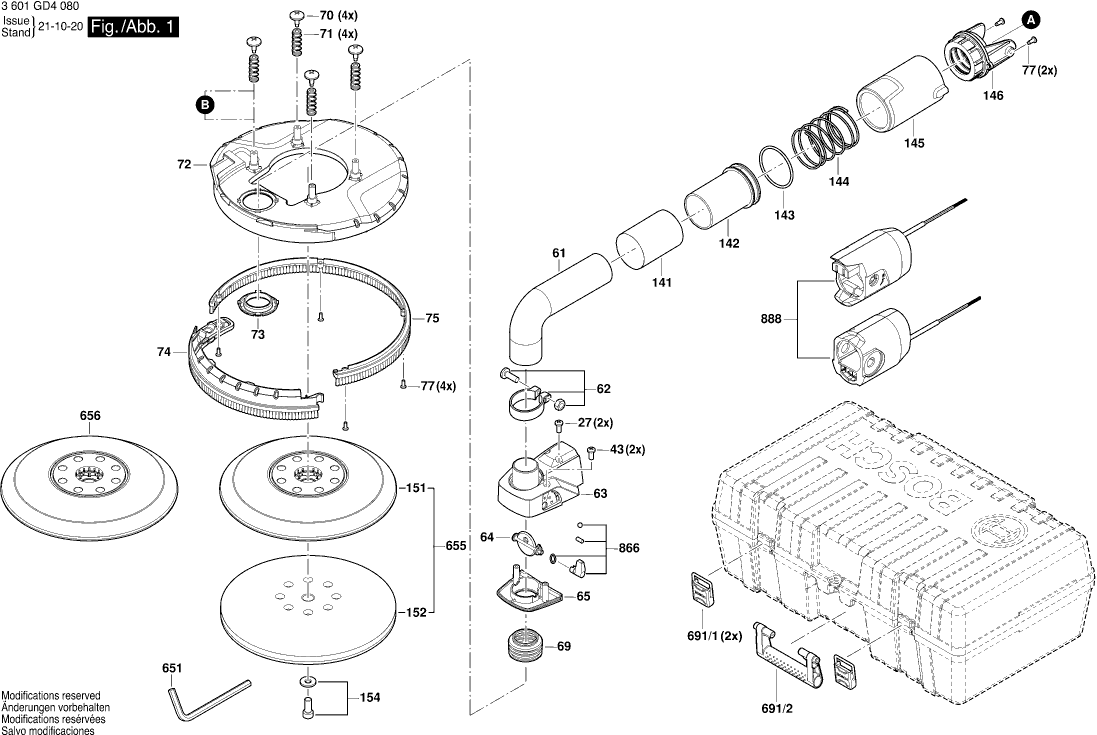

Dessins des Bosch 3601GD4000 (GTR55-225)
Liste de pièces de rechange des Bosch 3601GD4000 (GTR55-225)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1619PB5941 | 4.94 | 5.93 | |
| Épanouissement Polaire 230V | ||||
| 2 | 1619PB5942 | 16.79 | 20.15 | |
| Induit | ||||
| 3 | 1619PB5943 | 27.81 | 33.37 | |
| Interrupteur | ||||
| 4 | 1619PB5944 | 4.94 | 5.93 | |
| Câble d alimentation | ||||
| 5 | 160111AA6Z | 14.94 | 17.93 | |
| PASSE FIL | ||||
| 6 | 1619PB5946 | 1.49 | 1.79 | |
| Collier De Fixation | ||||
| 7 | 1619PB6021 | 1.00 | 1.20 | |
| Plaque signal tique | ||||
| 8 | 1619PB8626 | 2.40 | 2.88 | |
| Plaque De Marque GBH 2000 | ||||
| 9 | 1619PB5948 | 2.40 | 2.88 | |
| ROULEMENT À BILLES OSC 18 | ||||
| 13 | 1619PB5950 | 7.46 | 8.95 | |
| Collier De Fixation | ||||
| 19 | 1619PB5952 | 1.49 | 1.79 | |
| Vis de plaque | ||||
| 21 | 1619PB6082 | 1.00 | 1.20 | |
| Collerette de coussinet | ||||
| 22 | 1619PB5953 | 12.82 | 15.38 | |
| Aimant | ||||
| 23 | 1619PB5954 | 9.67 | 11.60 | |
| Manchon de montage | ||||
| 24 | 1619PB5955 | 1.00 | 1.20 | |
| Deflecteur D’air | ||||
| 25 | 1619PB5956 | 1.00 | 1.20 | |
| PASSE FIL | ||||
| 26 | 1619PB5957 | 1.00 | 1.20 | |
| Vis de plaque | ||||
| 27 | 1619PB5958 | 1.00 | 1.20 | |
| Couvercle De Carter VERT | ||||
| 28 | 1619PB5959 | 2.40 | 2.88 | |
| Unité de montage EL | ||||
| 29 | 1619PB5960 | 23.90 | 28.68 | |
| Support pièce à travaille | ||||
| 31 | 1619PB5962 | 1.00 | 1.20 | |
| Couvercle De Carter VERT | ||||
| 32 | 1619PB5963 | 1.49 | 1.79 | |
| Couvercle De Carter VERT | ||||
| 33 | 1619PB5964 | 1.49 | 1.79 | |
| Manchon d'aiguille AGC 18 | ||||
| 34 | 1619PB5965 | 9.67 | 11.60 | |
| Carter D’engrenages | ||||
| 35 | 1619PB5966 | 11.37 | 13.64 | |
| ROULEMENT À BILLES OSC 18 | ||||
| 36 | 1619PB5967 | 3.44 | 4.13 | |
| Anneau de retention | ||||
| 37 | 1619PB5968 | 1.00 | 1.20 | |
| Engrenage Couronne | ||||
| 38 | 1619PB5969 | 8.35 | 10.02 | |
| Arbre D’entrainement | ||||
| 39 | 1619PB5970 | 5.81 | 6.97 | |
| Anneau de retention | ||||
| 40 | 1619PB5971 | 1.00 | 1.20 | |
| ROULEMENT À BILLES OSC 18 | ||||
| 41 | 1619PB5972 | 8.35 | 10.02 | |
| Collerette de coussinet | ||||
| 42 | 1619PB5973 | 2.86 | 3.43 | |
| Boulon D’accouplement | ||||
| 43 | 1619PB5974 | 1.00 | 1.20 | |
| Clé de Woodruff | ||||
| 44 | 1619PB5975 | 1.00 | 1.20 | |
| Anneau de retention | ||||
| 45 | 1619PB5976 | 1.00 | 1.20 | |
| Roue Cylindrique | ||||
| 46 | 1619PB5977 | 10.90 | 13.08 | |
| Joint | ||||
| 47 | 1619PB5978 | 1.00 | 1.20 | |
| Collerette de coussinet | ||||
| 48 | 1619PB5979 | 4.94 | 5.93 | |
| Joint-Plaque | ||||
| 49 | 1619PB5980 | 1.49 | 1.79 | |
| S/E AXE DE SORTIE | ||||
| 50 | 1619PB5981 | 4.18 | 5.02 | |
| ROULEMENT À BILLES OSC 18 | ||||
| 51 | 1619PB5982 | 9.67 | 11.60 | |
| Anneau de retention | ||||
| 52 | 1619PB5983 | 1.00 | 1.20 | |
| Joint anti-poussière | ||||
| 53 | 1619PB5984 | 1.49 | 1.79 | |
| Clavette Mince | ||||
| 54 | 1619PB5985 | 1.00 | 1.20 | |
| Vis à tête fraisée VN-HK 85 M5x10 | ||||
| 55 | 1619PB6017 | 1.00 | 1.20 | |
| Boulon D’accouplement | ||||
| 56 | 1619PB6018 | 1.00 | 1.20 | |
| Inductance | ||||
| 57 | 1619PB6084 | 2.08 | 2.50 | |
| Ressort | ||||
| 58 | 1607000E8V | 1.00 | 1.20 | |
| Tuyau ondulé | ||||
| 61 | 1619PB5986 | 10.90 | 13.08 | |
| RONDELLE AVANT | ||||
| 62 | 1619PB5987 | 1.49 | 1.79 | |
| Carter De Regulateur | ||||
| 63 | 1619PB5988 | 2.40 | 2.88 | |
| Insert De Soupape | ||||
| 64 | 1619PB5989 | 1.49 | 1.79 | |
| Couvercle De Carter VERT | ||||
| 65 | 1619PB5990 | 1.00 | 1.20 | |
| Tuyau ondulé | ||||
| 69 | 1619PB5994 | 1.49 | 1.79 | |
| Boulon D’accouplement | ||||
| 70 | 1619PB5995 | 1.00 | 1.20 | |
| Ressort | ||||
| 71 | 1619PB5996 | 1.00 | 1.20 | |
| Capuchon de couverture STM 1800 | ||||
| 72 | 1619PB5997 | 9.67 | 11.60 | |
| Plaque de pression | ||||
| 73 | 1619PB5998 | 1.00 | 1.20 | |
| Brosse Bande | ||||
| 74 | 1619PB5999 | 8.35 | 10.02 | |
| Brosse Bande | ||||
| 75 | 1619PB6000 | 11.37 | 13.64 | |
| Vis de plaque | ||||
| 77 | 1619PB6087 | 1.00 | 1.20 | |
| Cadre Porteur | ||||
| 81 | 1619PB6001 | 18.94 | 22.73 | |
| Câble de raccordement MX 1200/2 E EF | ||||
| 82 | 1619PB6002 | 2.40 | 2.88 | |
| Tube D’aluminium | ||||
| 83 | 1619PB6003 | 7.46 | 8.95 | |
| Couvercle en plastique | ||||
| 84 | 1619PB6004 | 4.18 | 5.02 | |
| Connecteur enfichable | ||||
| 88 | 1619PB6008 | 3.44 | 4.13 | |
| Came | ||||
| 89 | 1619PB6009 | 3.44 | 4.13 | |
| Poignée | ||||
| 90 | 1619PB6010 | 2.08 | 2.50 | |
| Boulon D’accouplement | ||||
| 91 | 1619PB6011 | 1.00 | 1.20 | |
| Equerre | ||||
| 92 | 1619PB6012 | 3.44 | 4.13 | |
| VIS C M4X34 | ||||
| 94 | 1619PB6083 | 1.00 | 1.20 | |
| CROCHET | ||||
| 95 | 1619PB6014 | 1.49 | 1.79 | |
| Pièce de liaison | ||||
| 96 | 1619PB6015 | 4.18 | 5.02 | |
| Vis à tête fraisée VN-HK 85 M5x10 | ||||
| 97 | 1619PB6016 | 1.00 | 1.20 | |
| Bouton De Commande | ||||
| 101 | 1619PB6019 | 1.00 | 1.20 | |
| Curseur De Reglage | ||||
| 102 | 1619PB6020 | 1.49 | 1.79 | |
| EQUERRE | ||||
| 104 | 1619PB6022 | 1.49 | 1.79 | |
| Poignée | ||||
| 105 | 1619PB6023 | 9.67 | 11.60 | |
| Câble de raccordement MX 1200/2 E EF | ||||
| 106 | 1619PB6024 | 2.40 | 2.88 | |
| Regulateur De Vitesse | ||||
| 107 | 1619PB6025 | 52.45 | 62.94 | |
| Régulateur de débit | ||||
| 109 | 1619PB6027 | 1.49 | 1.79 | |
| Carter Intermediaire | ||||
| 110 | 1619PB6028 | 1.49 | 1.79 | |
| Boîtier prise | ||||
| 111 | 1619PB6029 | 1.00 | 1.20 | |
| Couvercle en plastique | ||||
| 112 | 1619PB6030 | 1.00 | 1.20 | |
| Tube D’aluminium | ||||
| 113 | 1619PB6031 | 11.37 | 13.64 | |
| Raccord De Tuyau | ||||
| 114 | 1619PB6032 | 2.40 | 2.88 | |
| Equerre | ||||
| 116 | 1619PB6034 | 4.94 | 5.93 | |
| Arbre à cames | ||||
| 117 | 1619PB6035 | 6.73 | 8.08 | |
| GOUJON | ||||
| 118 | 1619PB6036 | 4.94 | 5.93 | |
| Couvercle en plastique | ||||
| 120 | 1619PB6037 | 4.18 | 5.02 | |
| Anneau d'ajustement 1.6 mm | ||||
| 121 | 1619PB6038 | 1.00 | 1.20 | |
| Tampon en feutre | ||||
| 122 | 1619PB6039 | 1.00 | 1.20 | |
| Tube D’aluminium | ||||
| 123 | 1619PB6006 | 23.90 | 28.68 | |
| Câble de raccordement MX 1200/2 E EF | ||||
| 124 | 1619PB6007 | 2.86 | 3.43 | |
| Cable de raccordement PVC, 0.5mm^2, | ||||
| 125 | 1607000EH5 | 2.40 | 2.88 | |
| Tampon En Caoutchouc | ||||
| 131 | 1619PB6040 | 1.00 | 1.20 | |
| DOUILLE FILETEE | ||||
| 132 | 1619PB6041 | 1.00 | 1.20 | |
| Manchon de bouton | ||||
| 133 | 1619PB6042 | 4.18 | 5.02 | |
| Goupille Cylindrique | ||||
| 134 | 1619PB6043 | 1.49 | 1.79 | |
| Ressort | ||||
| 135 | 1619PB6086 | 1.00 | 1.20 | |
| Bouton de commutateur | ||||
| 141 | 1619PB6044 | 5.81 | 6.97 | |
| Douille Filetee | ||||
| 142 | 1619PB6045 | 3.44 | 4.13 | |
| Bague d'étanchéité | ||||
| 143 | 1619PB6046 | 1.00 | 1.20 | |
| Ressort | ||||
| 144 | 1619PB6047 | 1.49 | 1.79 | |
| Douille de glissement | ||||
| 145 | 1619PB6048 | 1.49 | 1.79 | |
| Raccord De Tuyau | ||||
| 146 | 1619PB6049 | 1.49 | 1.79 | |
| Tuyau ondulé | ||||
| 147 | 1619PB6050 | 10.90 | 13.08 | |
| Raccord De Tuyau | ||||
| 148 | 1619PB6051 | 1.49 | 1.79 | |
| Tampon de Soutien | ||||
| 151 | 1619PB6052 | 23.90 | 28.68 | |
| Couche intermédiaire | ||||
| 152 | 1619PB6053 | 23.90 | 28.68 | |
| Vis à tête cylindrique | ||||
| 154 | 1619PB6055 | 1.00 | 1.20 | |
| Barre de poignée | ||||
| 156 | 1607000E57 | 47.53 | 57.04 | |
| Plaque signal tique | ||||
| 161 | 1619PB8632 | 2.40 | 2.88 | |
| Plaque De Marque GBH 2000 | ||||
| 162 | 1619PB8639 | 2.40 | 2.88 | |
| Cle Male Coudee Pour Vis | ||||
| 651 | 1619PB6075 | 2.08 | 2.50 | |
| Plateau Meulage Caoutch. | ||||
| 655 | 1607000E5X | 34.82 | 41.78 | |
| Tampon de Soutien | ||||
| 656 | 1619PB6056 | 18.94 | 22.73 | |
| SERRE CABLE | ||||
| 657 | 1619PB6088 | 1.49 | 1.79 | |
| Adaptateur A Vide | ||||
| 658 | 1607000F2K | 6.73 | 8.08 | |
| Bouchon A Declic | ||||
| 691/1 | 1619PB6089 | 2.40 | 2.88 | |
| Poignée | ||||
| 691/2 | 1619PB6090 | 2.86 | 3.43 | |
| KIT DE SERVICE 115V | ||||
| 810 | 1607000E7H | 12.82 | 15.38 | |
| Plaque de pression | ||||
| 817 | 1619PB6081 | 1.00 | 1.20 | |
| Bouton de fonctionnement | ||||
| 866 | 1619PB6085 | 1.49 | 1.79 | |
| Connecteur GTR550 | ||||
| 888 | 1607000E8U | 13.13 | 15.76 | |
