Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601M15001 (GTM12JL)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend 5 à 10 jours ouvrés. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

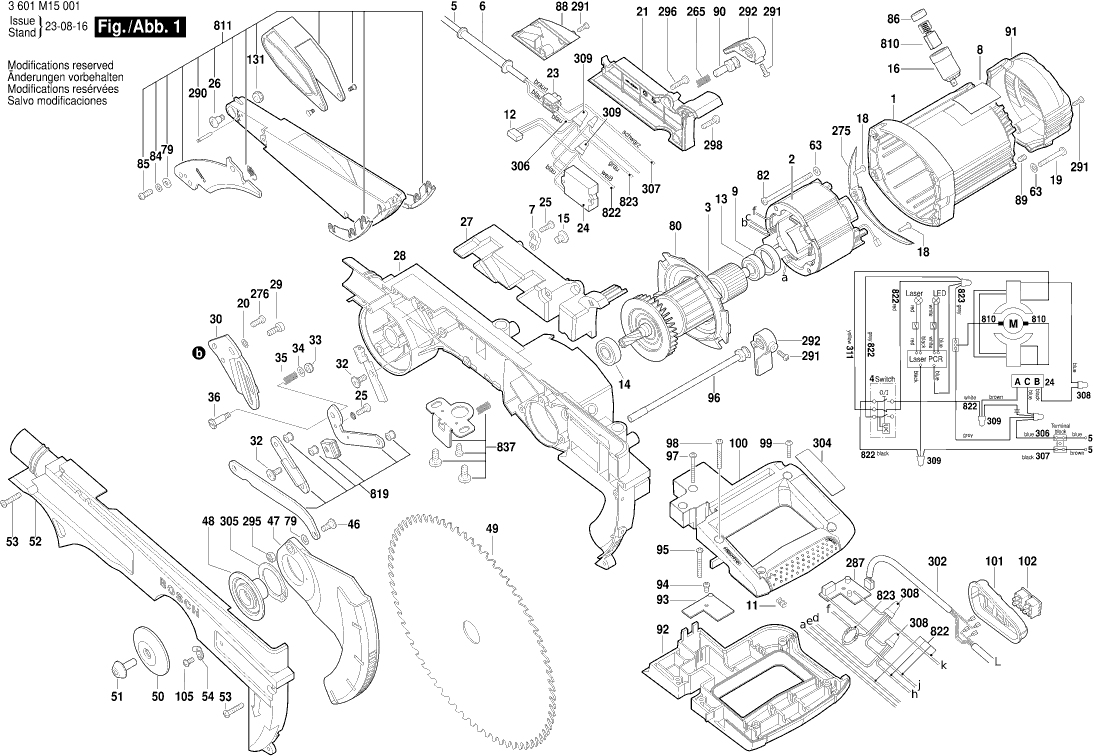

Dessins des Bosch 3601M15001 (GTM12JL)
Liste de pièces de rechange des Bosch 3601M15001 (GTM12JL)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1619PA4304 | 23.90 | 28.68 | |
| Épanouissement Polaire 230V | ||||
| 2 | 1619PA4305 | 80.26 | 96.31 | |
| Induit 230V | ||||
| 3 | 1619PA4307 | 71.68 | 86.02 | |
| Commutateur | ||||
| 4 | 1619PA4309 | 27.81 | 33.37 | |
| Câble d alimentation | ||||
| 5 | 1619PA3779 | 21.30 | 25.56 | |
| Manchon | ||||
| 6 | 1619PA4314 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 7 | 1619PA4315 | |||
| Plaque signalétique | ||||
| 8 | 1619PA4316 | 2.40 | 2.88 | |
| Bague de Montage | ||||
| 9 | 1619PA8129 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 11 | 1619PA4319 | |||
| Condenseur | ||||
| 12 | 1619PA4320 | 1.00 | 1.20 | |
| Roulement A Billes | ||||
| 13 | 1619PA4321 | 6.73 | 8.08 | |
| Roulement A Billes | ||||
| 14 | 1619PA4322 | 7.46 | 8.95 | |
| Couvercle | ||||
| 15 | 1619PA6339 | 1.00 | 1.20 | |
| Porte-Balais | ||||
| 16 | 1619PA4323 | 10.90 | 13.08 | |
| Vis | ||||
| 18 | 1619PA8128 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 19 | 1619PA4324 | 1.00 | 1.20 | |
| Rondelle de reglage | ||||
| 20 | 1619PA8126 | 1.00 | 1.20 | |
| tête de cylindre | ||||
| 21 | 1619PA4325 | 7.46 | 8.95 | |
| Connexion | ||||
| 23 | 1619PA4327 | 2.40 | 2.88 | |
| MODULE DE DÉMARRAGE DOUX | ||||
| 24 | 1619PA3393 | 52.45 | 62.94 | |
| Vis autotaradeuse p. défo | ||||
| 25 | 1619PA4328 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 26 | 1619PA4329 | 1.00 | 1.20 | |
| Boite-Carter | ||||
| 27 | 1619PA4330 | 12.82 | 15.38 | |
| Carter D’engrenages | ||||
| 28 | 1619PA4331 | 88.83 | 106.60 | |
| Vis autotaradeuse p. défo | ||||
| 29 | 1619PA4332 | 1.00 | 1.20 | |
| Plateau | ||||
| 30 | 1619PA4333 | 2.40 | 2.88 | |
| Vis autotaradeuse p. défo | ||||
| 32 | 1619PA4335 | 1.00 | 1.20 | |
| Douille | ||||
| 33 | 1619PA4336 | 1.00 | 1.20 | |
| Rondelle De Butee | ||||
| 34 | 1619PA4337 | 1.00 | 1.20 | |
| Ressort | ||||
| 35 | 1619PA4338 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 36 | 1619PA4339 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 46 | 1619PA4349 | 1.49 | 1.79 | |
| Partie Inferieure De La | ||||
| 47 | 1619PA4350 | 10.90 | 13.08 | |
| Bride | ||||
| 48 | 1619PA4351 | 8.35 | 10.02 | |
| Lame | ||||
| 49 | 1619PA4352 | 110.30 | 132.36 | |
| Flasque | ||||
| 50 | 1619PA4353 | 7.46 | 8.95 | |
| Vis autotaradeuse p. défo | ||||
| 51 | 1619PA4354 | 1.49 | 1.79 | |
| tête de cylindre | ||||
| 52 | 1619PA4355 | 27.81 | 33.37 | |
| Vis autotaradeuse p. défo | ||||
| 53 | 1619PA4356 | 1.00 | 1.20 | |
| Support De Cable | ||||
| 54 | 1619PA4357 | 1.00 | 1.20 | |
| Rondelle de reglage | ||||
| 55 | 1619PA8127 | 1.00 | 1.20 | |
| Boite-Carter | ||||
| 57 | 1619PA4360 | 13.13 | 15.76 | |
| Passe-Cables | ||||
| 58 | 1619PA4361 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 59 | 1619PA4362 | |||
| PLOMBAGE DE SECURITE | ||||
| 60 | 1619PA4363 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 61 | 1619PA4364 | 1.00 | 1.20 | |
| Rondelle De Butee | ||||
| 63 | 1619PA4366 | 1.00 | 1.20 | |
| Lampe | ||||
| 69 | 1619PA8121 | 5.81 | 6.97 | |
| tête de cylindre | ||||
| 71 | 1619PA4373 | 1.00 | 1.20 | |
| tête de cylindre | ||||
| 72 | 1619PA4374 | 7.46 | 8.95 | |
| PLOMBAGE DE SECURITE | ||||
| 73 | 1619PA4375 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 74 | 1619PA4376 | 1.00 | 1.20 | |
| Bouton | ||||
| 75 | 1619PA4377 | 1.49 | 1.79 | |
| Rondelle De Butee | ||||
| 79 | 1619PA4381 | 1.00 | 1.20 | |
| Deflecteur D’air | ||||
| 80 | 1619PA4382 | 3.44 | 4.13 | |
| Vis autotaradeuse p. défo | ||||
| 82 | 1619PA4384 | 1.00 | 1.20 | |
| Glace | ||||
| 83 | 1619PA8122 | 1.49 | 1.79 | |
| Rondelle De Butee | ||||
| 84 | 1619PA4385 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 85 | 1619PA4386 | 1.00 | 1.20 | |
| Capuchon De Balais | ||||
| 86 | 1619PA4387 | 1.00 | 1.20 | |
| Corps | ||||
| 88 | 1619PA4389 | 3.44 | 4.13 | |
| Vis autotaradeuse p. défo | ||||
| 89 | 1619PA4390 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 90 | 1619PA4391 | 2.08 | 2.50 | |
| tête de cylindre | ||||
| 91 | 1619PA4392 | 11.37 | 13.64 | |
| Anse | ||||
| 92 | 1619PA4393 | 58.03 | 69.64 | |
| Plateau | ||||
| 93 | 1619PA4394 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 94 | 1619PA4395 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 95 | 1619PA4396 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 96 | 1619PA4397 | 3.44 | 4.13 | |
| Vis autotaradeuse p. défo | ||||
| 97 | 1619PA4398 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 98 | 1619PA4399 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 99 | 1619PA4400 | 1.00 | 1.20 | |
| Anse | ||||
| 100 | 1619PA4401 | 21.30 | 25.56 | |
| tête de cylindre | ||||
| 101 | 1619PA4402 | 1.00 | 1.20 | |
| Interrupteur | ||||
| 102 | 1619P04129 | 10.90 | 13.08 | |
| Vis autotaradeuse p. défo | ||||
| 103 | 1619PA4403 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 105 | 1619PA4405 | 1.00 | 1.20 | |
| Rondelle De Butee | ||||
| 106 | 1619PA4406 | 1.00 | 1.20 | |
| Douille | ||||
| 108 | 1619PA4408 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 110 | 1619PA4410 | 1.00 | 1.20 | |
| Plateau | ||||
| 111 | 1619PA4411 | 11.37 | 13.64 | |
| Rondelle De Butee | ||||
| 112 | 1619PA4412 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 115 | 1619PA4415 | 1.00 | 1.20 | |
| Arbre | ||||
| 116 | 1619PA4416 | 4.94 | 5.93 | |
| Plateau | ||||
| 117 | 1619PA4417 | 16.79 | 20.15 | |
| Broche | ||||
| 119 | 1619PA4419 | 1.00 | 1.20 | |
| Ressort | ||||
| 125 | 1619PA4425 | 2.08 | 2.50 | |
| Arbre | ||||
| 126 | 1619PA4426 | 4.94 | 5.93 | |
| Douille | ||||
| 131 | 1619PA4431 | 1.00 | 1.20 | |
| LEVIER | ||||
| 132 | 1619PA4432 | 1.00 | 1.20 | |
| Boulon | ||||
| 133 | 1619PA4433 | 3.44 | 4.13 | |
| Vis autotaradeuse p. défo | ||||
| 136 | 1619PA4436 | 1.49 | 1.79 | |
| tête de cylindre | ||||
| 137 | 1619PA4437 | 1.49 | 1.79 | |
| Ressort | ||||
| 138 | 1619PA4438 | 2.08 | 2.50 | |
| Vis autotaradeuse p. défo | ||||
| 139 | 1619PA4439 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 140 | 1619PA4440 | 1.00 | 1.20 | |
| tête de cylindre | ||||
| 141 | 1619PA4441 | 8.35 | 10.02 | |
| Vis autotaradeuse p. défo | ||||
| 142 | 1619PA4442 | 1.00 | 1.20 | |
| Roulement A Billes | ||||
| 143 | 1619PA4443 | 4.94 | 5.93 | |
| Arbre | ||||
| 144 | 1619PA4444 | 14.94 | 17.93 | |
| Clavette Mince | ||||
| 145 | 1619PA4445 | 1.00 | 1.20 | |
| Anneau élastique | ||||
| 146 | 1619PA4446 | 1.00 | 1.20 | |
| Engrenage | ||||
| 147 | 1619PA4447 | 27.81 | 33.37 | |
| Roulement A Billes | ||||
| 148 | 1619PA4448 | 6.73 | 8.08 | |
| tête de cylindre | ||||
| 153 | 1619PA4453 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 154 | 1619PA4454 | 1.00 | 1.20 | |
| Boule de poignée | ||||
| 155 | 1619PA4455 | 1.49 | 1.79 | |
| Ressort | ||||
| 156 | 1619PA4456 | 1.00 | 1.20 | |
| Douille | ||||
| 157 | 1619PA4457 | 1.00 | 1.20 | |
| Boulon | ||||
| 158 | 1619PA4458 | 2.08 | 2.50 | |
| Rondelle De Butee | ||||
| 159 | 1619PA4459 | 1.00 | 1.20 | |
| Douille | ||||
| 160 | 1619PA4460 | 1.49 | 1.79 | |
| Pas d'informations disponibles, non commandable | ||||
| 161 | 1619PA4461 | |||
| Boule de poignée | ||||
| 162 | 1619PA4462 | 1.49 | 1.79 | |
| Joint torique | ||||
| 163 | 1619PA4463 | 1.00 | 1.20 | |
| Broche | ||||
| 164 | 1619PA4464 | 3.44 | 4.13 | |
| Rondelle De Butee | ||||
| 165 | 1619PA4465 | 1.00 | 1.20 | |
| Douille | ||||
| 166 | 1619PA4466 | 1.49 | 1.79 | |
| Boulon | ||||
| 167 | 1619PA4467 | 1.00 | 1.20 | |
| Plateau | ||||
| 168 | 1619PA4468 | 6.73 | 8.08 | |
| Protection | ||||
| 169 | 1619PA4469 | 10.90 | 13.08 | |
| Bras De Support | ||||
| 171 | 1619PA4470 | 64.67 | 77.60 | |
| Ressort | ||||
| 172 | 1619PA4471 | 27.81 | 33.37 | |
| Douille De Serrage | ||||
| 173 | 1619PA4472 | 4.18 | 5.02 | |
| Arbre | ||||
| 174 | 1619PA4473 | 8.35 | 10.02 | |
| Curseur | ||||
| 175 | 1619PA4474 | 31.42 | 37.70 | |
| Rondelle De Butee | ||||
| 176 | 1619PA4475 | 1.00 | 1.20 | |
| Boulon | ||||
| 177 | 1619PA4476 | 1.00 | 1.20 | |
| Douille De Serrage | ||||
| 178 | 1619PA4477 | 1.00 | 1.20 | |
| Cle | ||||
| 179 | 1619PA4478 | 2.08 | 2.50 | |
| Support | ||||
| 180 | 1619PA4479 | 8.35 | 10.02 | |
| Rondelle De Butee | ||||
| 181 | 1619PA4480 | 2.40 | 2.88 | |
| Aiguille | ||||
| 182 | 1619PA4481 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 183 | 1619PA4482 | |||
| Vis autotaradeuse p. défo | ||||
| 184 | 1619PA4483 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 185 | 1619PA4484 | |||
| Vis autotaradeuse p. défo | ||||
| 186 | 1619PA4485 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 187 | 1619PA4167 | |||
| Boule de poignée | ||||
| 189 | 1619PA4486 | 2.08 | 2.50 | |
| Vis autotaradeuse p. défo | ||||
| 190 | 1619PA4487 | 1.49 | 1.79 | |
| Boulon | ||||
| 192 | 1619PA4489 | 1.00 | 1.20 | |
| Douille | ||||
| 193 | 1619PA4490 | 1.00 | 1.20 | |
| Table | ||||
| 194 | 1619PA4491 | 98.18 | 117.82 | |
| Plateau | ||||
| 195 | 1619PA4492 | 1.00 | 1.20 | |
| Appui | ||||
| 196 | 1619PA4493 | 2.08 | 2.50 | |
| Plateau | ||||
| 197 | 1619PA4494 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 199 | 1619PA4496 | 1.00 | 1.20 | |
| Boule de poignée | ||||
| 201 | 1619PA4498 | 5.81 | 6.97 | |
| Vis autotaradeuse p. défo | ||||
| 203 | 1619PA4500 | 1.00 | 1.20 | |
| Rondelle De Butee | ||||
| 204 | 1619PA4501 | 1.00 | 1.20 | |
| Etiquette | ||||
| 205 | 1619PA4502 | 1.00 | 1.20 | |
| Appui | ||||
| 206 | 1619PA4503 | 155.51 | 186.61 | |
| Plateau | ||||
| 207 | 1619PA4504 | 2.40 | 2.88 | |
| Boulon | ||||
| 208 | 1619PA4505 | 1.00 | 1.20 | |
| Coussin | ||||
| 209 | 1619PA4506 | 2.08 | 2.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 210 | 1619PA4507 | |||
| Pas d'informations disponibles, non commandable | ||||
| 211 | 1619PA4508 | |||
| Boule de poignée | ||||
| 213 | 1619PA4510 | 1.49 | 1.79 | |
| Plateau | ||||
| 217 | 1619PA4514 | 1.00 | 1.20 | |
| Bloc-Cale | ||||
| 222 | 1619PA4519 | 2.40 | 2.88 | |
| Poussoir De Pièce trava | ||||
| 253 | 1619PA4549 | 9.67 | 11.60 | |
| Ressort | ||||
| 265 | 1619PA4561 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 266 | 1619PA4562 | |||
| Rondelle De Butee | ||||
| 267 | 1619PA4563 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 268 | 1619PA4564 | 1.00 | 1.20 | |
| Rondelle De Butee | ||||
| 270 | 1619PA4566 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 271 | 1619PA4567 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 272 | 1619PA4568 | 1.00 | 1.20 | |
| Rondelle De Butee | ||||
| 273 | 1619PA4569 | 1.00 | 1.20 | |
| tête de cylindre | ||||
| 275 | 1619PA4571 | 1.49 | 1.79 | |
| Vis autotaradeuse p. défo | ||||
| 276 | 1619PA4572 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 279 | 1619PA4575 | |||
| Douille De Serrage | ||||
| 280 | 1619PA4576 | 27.81 | 33.37 | |
| Joint torique | ||||
| 281 | 1619PA4577 | 1.00 | 1.20 | |
| PLOMBAGE DE SECURITE | ||||
| 285 | 1619PA4581 | 1.00 | 1.20 | |
| Carte Imprimee Equipee | ||||
| 287 | 1619PA3508 | 39.14 | 46.97 | |
| Broche | ||||
| 290 | 1619PA4585 | 1.49 | 1.79 | |
| Vis autotaradeuse p. défo | ||||
| 291 | 1619PA4586 | 1.00 | 1.20 | |
| Boule de poignée | ||||
| 292 | 1619PA4587 | 2.86 | 3.43 | |
| Douille | ||||
| 295 | 1619PA4590 | 1.00 | 1.20 | |
| Vis autotaradeuse p. défo | ||||
| 296 | 1619PA4591 | 1.00 | 1.20 | |
| Rondelle De Butee | ||||
| 297 | 1619PA4592 | 1.00 | 1.20 | |
| Vis | ||||
| 298 | 1619PA8157 | 1.00 | 1.20 | |
| Cable Electrique Blinde | ||||
| 302 | 1619PA4765 | 7.46 | 8.95 | |
| Pas d'informations disponibles, non commandable | ||||
| 303 | 1619PA4766 | |||
| Pas d'informations disponibles, non commandable | ||||
| 304 | 1619PA4763 | |||
| Joint torique | ||||
| 305 | 1619PA4916 | 1.00 | 1.20 | |
| Câble BLEU | ||||
| 306 | 1619PA6340 | 1.49 | 1.79 | |
| Pas d'informations disponibles, non commandable | ||||
| 307 | 1619PA6341 | |||
| Element De Liaison | ||||
| 308 | 2610911933 | 1.00 | 1.20 | |
| Collier De Fixation | ||||
| 309 | 1609902275 | 1.00 | 1.20 | |
| Pas d'informations disponibles, non commandable | ||||
| 310 | 1619PA6342 | |||
| Pas d'informations disponibles, non commandable | ||||
| 311 | 1619PA6343 | |||
| Boulon | ||||
| 328 | 1619PA9304 | 1.00 | 1.20 | |
| Collier De Serrage | ||||
| 653 | 1619PA4166 | 16.79 | 20.15 | |
| Sac A Poussiere | ||||
| 654 | 1619PA4560 | 7.46 | 8.95 | |
| Balai De Charbon | ||||
| 810 | 1619PA4631 | 14.94 | 17.93 | |
| Partie Inferieure De La | ||||
| 811 | 1619PA4632 | 43.12 | 51.74 | |
| Broche | ||||
| 812 | 1619PA4633 | 11.37 | 13.64 | |
| Table | ||||
| 813 | 1619PA4634 | 98.18 | 117.82 | |
| Laser | ||||
| 814 | 1619PA4635 | 12.82 | 15.38 | |
| Tringlerie | ||||
| 815 | 1619PA4636 | 16.79 | 20.15 | |
| Partie Inferieure De La | ||||
| 816 | 1619PA4637 | 14.94 | 17.93 | |
| Bloc D’unite D’eclairage | ||||
| 817 | 1619PA4638 | 16.79 | 20.15 | |
| Guide | ||||
| 818 | 1619PA4639 | 110.30 | 132.36 | |
| Tringlerie | ||||
| 819 | 1619PA4640 | 7.46 | 8.95 | |
| Tringlerie | ||||
| 820 | 1619PA4762 | 7.46 | 8.95 | |
| Touche | ||||
| 821 | 1619PA5029 | 3.44 | 4.13 | |
| Câble | ||||
| 822 | 1619PA8131 | 2.86 | 3.43 | |
| Câble | ||||
| 823 | 1619PA8132 | 2.40 | 2.88 | |
| Coulisse | ||||
| 826 | 1619PA9308 | 52.45 | 62.94 | |
| Plateau | ||||
| 837 | 1619PA5970 | 5.81 | 6.97 | |
