Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601D91G00 ( GTK40 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

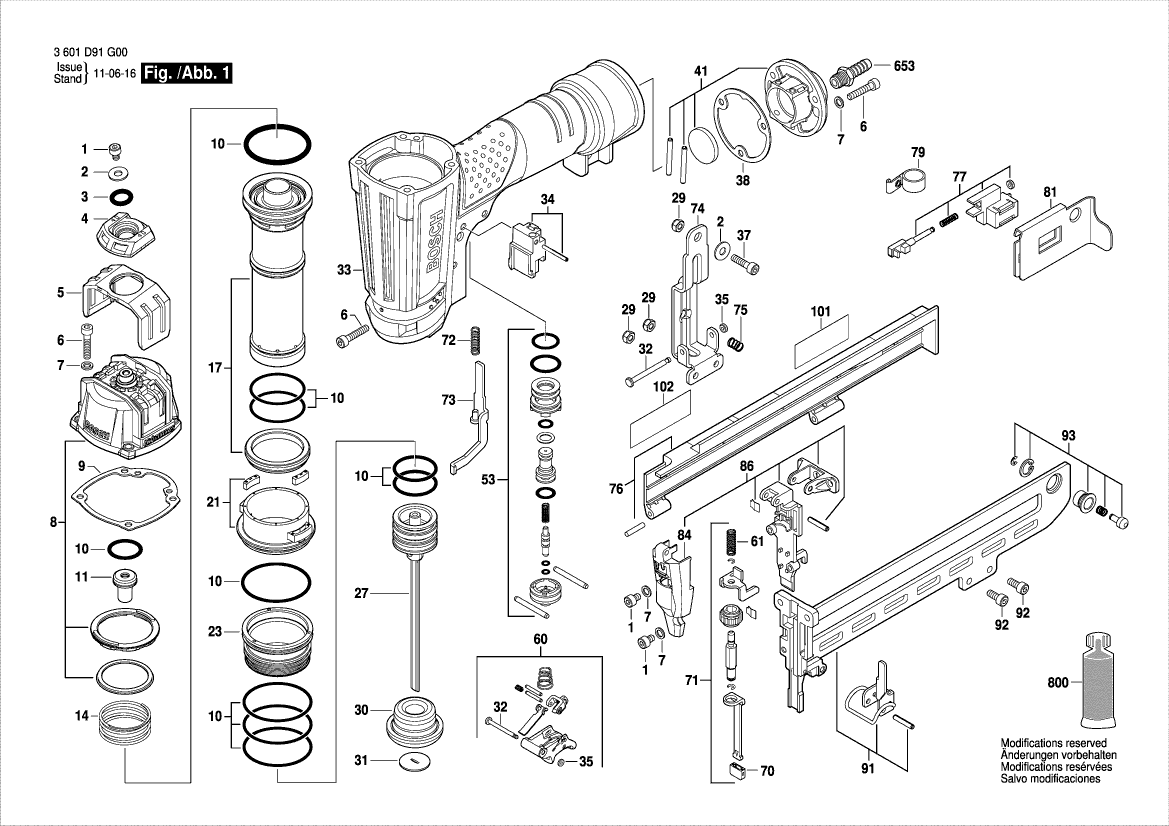

Dessins des Bosch 3601D91G00 ( GTK40 )
Liste de pièces de rechange des Bosch 3601D91G00 ( GTK40 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis | ||||
| 1 | 2610006575 | 0.83 | 1.00 | |
| Rondelle | ||||
| 2 | 2610006576 | 1.18 | 1.42 | |
| Joint torique | ||||
| 3 | 2610006578 | 0.83 | 1.00 | |
| Recouvrement | ||||
| 4 | 2610006577 | 1.94 | 2.33 | |
| Plaque De Recouvrement | ||||
| 5 | 2610006579 | 1.94 | 2.33 | |
| Vis | ||||
| 6 | 2610006580 | 0.83 | 1.00 | |
| Rondelle | ||||
| 7 | 2610006581 | 0.83 | 1.00 | |
| Couvercle De Cylindre | ||||
| 8 | 2610006582 | 23.75 | 28.50 | |
| Joint compressible | ||||
| 9 | 2610006583 | 4.10 | 4.92 | |
| Joint torique | ||||
| 10 | 2610006584 | 12.41 | 14.89 | |
| Plus disponible, pas de remplacement | ||||
| 11 | 2610006585 | |||
| Clavette Creuse | ||||
| 14 | 2610006586 | 4.10 | 4.92 | |
| Cylindre A Piston | ||||
| 17 | 2610006587 | 36.85 | 44.22 | |
| Support De Cylindre | ||||
| 21 | 2610006588 | 5.33 | 6.40 | |
| Joint En U | ||||
| 23 | 2610006589 | 4.10 | 4.92 | |
| Piston | ||||
| 27 | 2610006635 | 13.93 | 16.72 | |
| Ecrou | ||||
| 29 | 2610006594 | 0.83 | 1.00 | |
| Amortisseur | ||||
| 30 | 2610006591 | 10.73 | 12.88 | |
| Plaque De Plombage | ||||
| 31 | 2610006614 | 0.83 | 1.00 | |
| Broche | ||||
| 32 | 2610005337 | 1.70 | 2.04 | |
| Carter | ||||
| 33 | 2610006595 | 81.47 | 97.76 | |
| Chariot De Guidage | ||||
| 34 | 2610006596 | 2.24 | 2.69 | |
| Joint torique | ||||
| 35 | 2610005338 | 0.83 | 1.00 | |
| Vis | ||||
| 37 | 2610005299 | 0.83 | 1.00 | |
| Joint compressible | ||||
| 38 | 2610006593 | 4.10 | 4.92 | |
| Capot | ||||
| 41 | 2610006598 | 13.93 | 16.72 | |
| Trigger | ||||
| 53 | 2610001706 | 12.41 | 14.89 | |
| Tige De Declenchement | ||||
| 60 | 2610005318 | 11.88 | 14.26 | |
| Clavette Creuse | ||||
| 61 | 2610006615 | 0.83 | 1.00 | |
| Enveloppe De Protection | ||||
| 70 | 2610006606 | 0.83 | 1.00 | |
| Levier De Securite | ||||
| 71 | 2610006616 | 18.19 | 21.83 | |
| Clavette Creuse | ||||
| 72 | 2610006617 | 0.83 | 1.00 | |
| Poincon | ||||
| 73 | 2610006618 | 9.53 | 11.44 | |
| Poincon | ||||
| 74 | 2610006619 | 15.71 | 18.85 | |
| Clavette Creuse | ||||
| 75 | 2610006620 | 0.83 | 1.00 | |
| Cartouche de clous | ||||
| 76 | 2610006621 | 11.88 | 14.26 | |
| Clavette De Verrouillage | ||||
| 77 | 2610006622 | 15.71 | 18.85 | |
| Clavette Creuse | ||||
| 79 | 2610006623 | 5.83 | 7.00 | |
| Bloc D’amenée | ||||
| 81 | 2610006624 | 8.45 | 10.14 | |
| Nez | ||||
| 84 | 2610006625 | 2.71 | 3.25 | |
| Nez | ||||
| 86 | 2610006626 | 36.85 | 44.22 | |
| Cartouche de clous | ||||
| 91 | 2610006627 | 49.56 | 59.47 | |
| Vis | ||||
| 92 | 2610006628 | 0.83 | 1.00 | |
| Broche De Verrouillage | ||||
| 93 | 2610006629 | 5.33 | 6.40 | |
| Note D’avertissement | ||||
| 101 | 1601118S50 | 1.94 | 2.33 | |
| Plaque signalétique | ||||
| 102 | 1601118S49 | 1.94 | 2.33 | |
| Plaque signalétique | ||||
| 106 | 1601118S49 | 1.94 | 2.33 | |
| Note D’avertissement | ||||
| 107 | 1601118S50 | 1.94 | 2.33 | |
| Raccord | ||||
| 653 | 1600A00079 | 5.83 | 7.00 | |
| Graisse | ||||
| 800 | 2610005257 | 5.83 | 7.00 | |
