Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601E8G002 ( GST90E )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

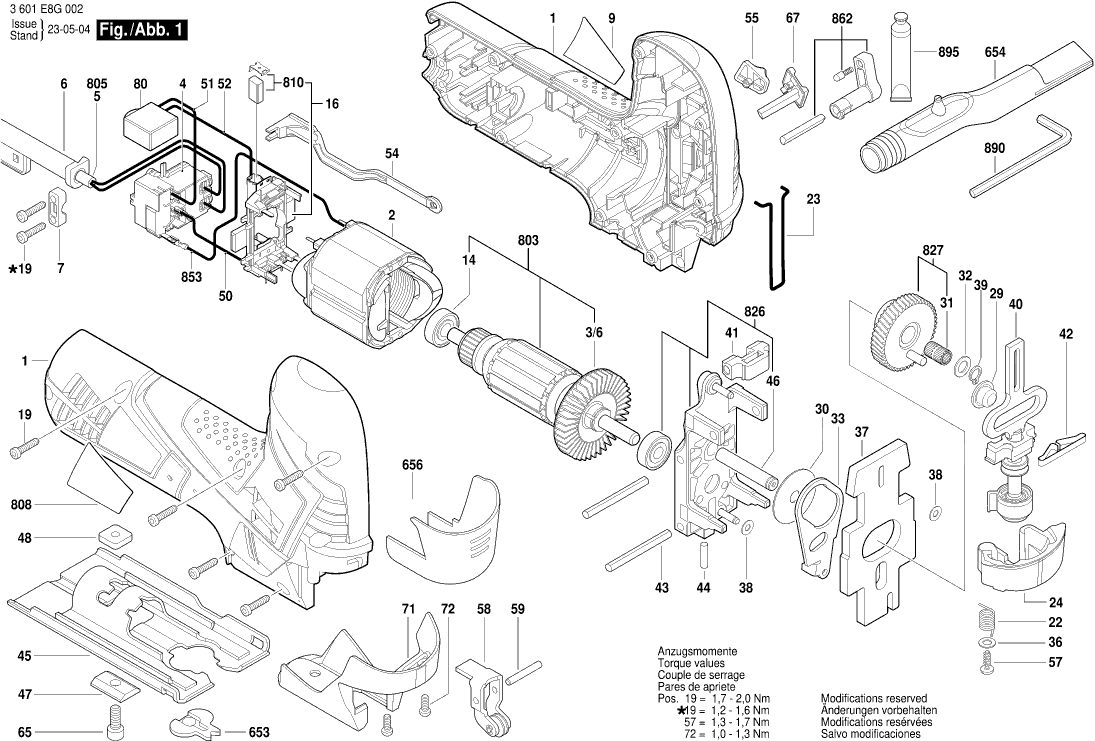

Dessins des Bosch 3601E8G002 ( GST90E )
Liste de pièces de rechange des Bosch 3601E8G002 ( GST90E )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Coquille | ||||
| 1 | 1619P07135 | 18.94 | 22.73 | |
| Épanouissement Polaire 230V | ||||
| 2 | 2609007847 | 34.82 | 41.78 | |
| Ventilateur | ||||
| 3/6 | 2606610123 | 2.40 | 2.88 | |
| Interrupteur | ||||
| 4 | 1619P08797 | 9.67 | 11.60 | |
| Manchon | ||||
| 6 | 2600703027 | 1.49 | 1.79 | |
| Support De Cable | ||||
| 7 | 2601035001 | 1.49 | 1.79 | |
| Plaque De Marque | ||||
| 9 | 1618B0002J | 2.40 | 2.88 | |
| Plaque De Marque GST 90 E. | ||||
| 9 | 160111C262 | 2.40 | 2.88 | |
| Roulement A Billes | ||||
| 14 | 2609110491 | 4.94 | 5.93 | |
| Couronne Porte-Balais | ||||
| 16 | 2605807108 | 16.79 | 20.15 | |
| Vis | ||||
| 19 | 2603490022 | 1.00 | 1.20 | |
| Ressort De Torsion | ||||
| 22 | 1619P07152 | 1.00 | 1.20 | |
| Etrier De Protection | ||||
| 23 | 1619P07128 | 1.49 | 1.79 | |
| Interrupteur à levier | ||||
| 24 | 1600A00D6B | 1.49 | 1.79 | |
| Douille à aiguilles | ||||
| 29 | 1617S0210P | 64.67 | 77.60 | |
| Douille à aiguilles | ||||
| 29 | 2600914022 | 6.73 | 8.08 | |
| Rondelle De Compensation | ||||
| 30 | 1619P07576 | 2.08 | 2.50 | |
| Couronne D’aiguilles | ||||
| 31 | 2600913040 | 5.81 | 6.97 | |
| Rondelle De Compensation | ||||
| 32 | 2600101077 | 1.49 | 1.79 | |
| Levier A Fourche | ||||
| 33 | 1619P07137 | 4.18 | 5.02 | |
| Rondelle De Compensation | ||||
| 36 | 2600100588 | 1.49 | 1.79 | |
| Contrepoids | ||||
| 37 | 1619P07133 | 10.90 | 13.08 | |
| Rondelle D’arret | ||||
| 38 | 1600A008C6 | 1.00 | 1.20 | |
| Anneau de retenue | ||||
| 39 | 2916640905 | 1.49 | 1.79 | |
| Tringle De Course | ||||
| 40 | 1619P07147 | 43.12 | 51.74 | |
| Palier-Glisseur | ||||
| 41 | 1619P08903 | 2.08 | 2.50 | |
| Ressort Action Angulaire | ||||
| 42 | 1619P11327 | 1.00 | 1.20 | |
| Aiguille | ||||
| 43 | 2603201089 | 5.81 | 6.97 | |
| Axe D’articulation | ||||
| 44 | 1619P07143 | 1.00 | 1.20 | |
| Plaque De Base | ||||
| 45 | 1619P07162 | 10.90 | 13.08 | |
| Axe D’articulation | ||||
| 46 | 2603105080 | 2.40 | 2.88 | |
| Baguette Profilee | ||||
| 47 | 2601030019 | 2.40 | 2.88 | |
| Plaque De Fixation | ||||
| 48 | 2600040004 | 2.86 | 3.43 | |
| Cable De Raccordement | ||||
| 50 | 1619P09552 | 1.00 | 1.20 | |
| Cable De Raccordement | ||||
| 51 | 1619P09403 | 1.49 | 1.79 | |
| Cable De Raccordement | ||||
| 52 | 1619P09553 | 1.49 | 1.79 | |
| Curseur De Reglage | ||||
| 54 | 1619P07657 | 1.49 | 1.79 | |
| Bouton De Commande | ||||
| 55 | 1619P07658 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 57 | 2603490021 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 58 | 1619P07129 | |||
| Axe D’articulation | ||||
| 59 | 1619P07159 | 1.00 | 1.20 | |
| Vis cyl SixPans Creux CHC | ||||
| 65 | 2910141197 | 1.44 | 1.73 | |
| Poussoir De Commutation | ||||
| 67 | 1619P07158 | 2.86 | 3.43 | |
| Recouvrement | ||||
| 71 | 1619P16199 | 14.94 | 17.93 | |
| Recouvrement | ||||
| 71 | 16055002CJ | 8.35 | 10.02 | |
| Vis Empreinte Cruciforme | ||||
| 72 | 2603435015 | 2.08 | 2.50 | |
| Pas d'informations disponibles, non commandable | ||||
| 76 | 1617S0210N | |||
| Regulateur De Vitesse | ||||
| 80 | 1619P07309 | 21.30 | 25.56 | |
| Regulateur De Vitesse | ||||
| 80 | 1619P09014 | 21.30 | 25.56 | |
| Protection Brise Copeaux | ||||
| 653 | 2601016065 | 4.94 | 5.93 | |
| Suceur | ||||
| 654 | 1619P07167 | 6.73 | 8.08 | |
| Capot de recouvrement | ||||
| 656 | 1619P07166 | 2.40 | 2.88 | |
| Épanouissement Polaire | ||||
| 802 | 1619P09155 | 16.79 | 20.15 | |
| Induit | ||||
| 803 | 1619P09157 | 39.14 | 46.97 | |
| Câble d alimentation | ||||
| 805 | 1607000385 | 13.13 | 15.76 | |
| Plaque signalétique | ||||
| 808 | 160111A645 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 810 | 2604321941 | 9.67 | 11.60 | |
| Console Terminale | ||||
| 826 | 1619P08888 | 18.94 | 22.73 | |
| Roue Dentee A Excentrique | ||||
| 827 | 1619P08889 | 18.94 | 22.73 | |
| Conducteur de terre | ||||
| 853 | 1607000D5T | 2.08 | 2.50 | |
| Commutateur | ||||
| 862 | 1619P08890 | 3.44 | 4.13 | |
| Cle Male Coudee Pour Vis | ||||
| 890 | 2610364015 | 3.44 | 4.13 | |
| Tube De Graisse | ||||
| 895 | 3605430003 | 27.81 | 33.37 | |
