Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601E8G001 ( GST90E )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

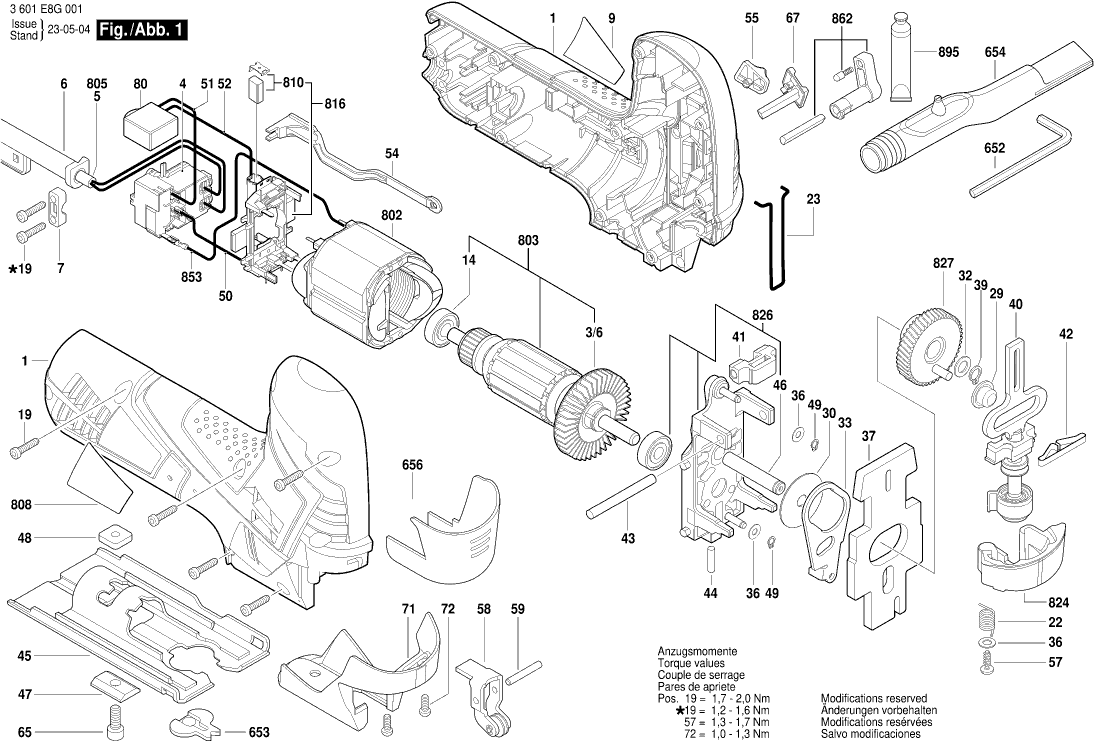

Dessins des Bosch 3601E8G001 ( GST90E )
Liste de pièces de rechange des Bosch 3601E8G001 ( GST90E )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Coquille | ||||
| 1 | 1619P07135 | 15.71 | 18.85 | |
| Ventilateur | ||||
| 3/6 | 2606610123 | 1.94 | 2.33 | |
| Interrupteur | ||||
| 4 | 1619P08797 | 7.58 | 9.10 | |
| Manchon Ø6,5-Ø6,9x95 MM | ||||
| 6 | 2600703027 | 1.18 | 1.42 | |
| Support De Cable | ||||
| 7 | 2601035001 | 1.18 | 1.42 | |
| Plaque De Marque Heavy Duty | ||||
| 9 | 160111C115 | 1.94 | 2.33 | |
| Plaque De Marque GST 90 E | ||||
| 9 | 1618B0002J | 1.94 | 2.33 | |
| Roulement A Billes | ||||
| 14 | 2609110491 | 4.10 | 4.92 | |
| Vis 4x16 | ||||
| 19 | 2603490022 | 0.83 | 1.00 | |
| Ressort De Torsion | ||||
| 22 | 1619P07152 | 0.83 | 1.00 | |
| Etrier De Protection | ||||
| 23 | 1619P07128 | 1.18 | 1.42 | |
| Douille à aiguilles | ||||
| 29 | 2600914022 | 5.33 | 6.40 | |
| Rondelle De Compensation | ||||
| 30 | 1619P07576 | 1.70 | 2.04 | |
| Rondelle De Compensation 0,5 MM | ||||
| 32 | 2600101077 | 1.18 | 1.42 | |
| Levier A Fourche | ||||
| 33 | 1619P07137 | 3.31 | 3.97 | |
| Rondelle De Compensation 0,5 MM | ||||
| 36 | 2600100588 | 1.18 | 1.42 | |
| Contrepoids | ||||
| 37 | 1619P07133 | 8.45 | 10.14 | |
| Anneau de retenue 8x0,8 N31A MR7 | ||||
| 39 | 2916640905 | 1.18 | 1.42 | |
| Tringle De Course | ||||
| 40 | 1619P07147 | 36.85 | 44.22 | |
| Palier-Glisseur | ||||
| 41 | 1619P08903 | 1.70 | 2.04 | |
| Ressort Action Angulaire | ||||
| 42 | 1619P11327 | 0.83 | 1.00 | |
| Aiguille | ||||
| 43 | 1619P07139 | 1.70 | 2.04 | |
| Axe D’articulation | ||||
| 44 | 1619P07143 | 0.83 | 1.00 | |
| Plaque De Base | ||||
| 45 | 1619P07162 | 8.45 | 10.14 | |
| Axe D’articulation | ||||
| 46 | 1619P07138 | 1.94 | 2.33 | |
| Baguette Profilee | ||||
| 47 | 2601030019 | 1.94 | 2.33 | |
| Plaque De Fixation | ||||
| 48 | 1619P07163 | 0.83 | 1.00 | |
| Anneau de retenue DIN 471-4x0,4-FSt | ||||
| 49 | 2916640001 | 0.83 | 1.00 | |
| Cable De Raccordement | ||||
| 50 | 1619P09552 | 0.83 | 1.00 | |
| Cable De Raccordement | ||||
| 51 | 1619P09403 | 1.18 | 1.42 | |
| Cable De Raccordement | ||||
| 52 | 1619P09553 | 1.18 | 1.42 | |
| Curseur De Reglage | ||||
| 54 | 1619P07657 | 1.18 | 1.42 | |
| Bouton De Commande | ||||
| 55 | 1619P07658 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx 4x12 | ||||
| 57 | 1619P02848 | 1.18 | 1.42 | |
| Plus disponible, pas de remplacement | ||||
| 58 | 1619P07129 | |||
| Axe D’articulation | ||||
| 59 | 1619P07159 | 0.83 | 1.00 | |
| Vis cyl SixPans Creux CHC DIN 912-M6x16-8.8 | ||||
| 65 | 2910141197 | 0.83 | 1.00 | |
| Poussoir De Commutation | ||||
| 67 | 1619P07158 | 2.24 | 2.69 | |
| Pas d'informations disponibles, non commandable | ||||
| 71 | 1619P16199 | |||
| Vis Empreinte Cruciforme DIN 7981-ST3,5x9,5-F | ||||
| 72 | 2603435015 | 1.70 | 2.04 | |
| Regulateur De Vitesse | ||||
| 80 | 1619P09014 | 18.19 | 21.83 | |
| Tournevis Coude | ||||
| 652 | 1907950006 | 3.12 | 3.74 | |
| Cle Male Coudee Pour Vis | ||||
| 652 | 2610364015 | 2.71 | 3.25 | |
| Protection Brise Copeaux | ||||
| 653 | 2601016065 | 4.10 | 4.92 | |
| Suceur | ||||
| 654 | 1619P07167 | 5.33 | 6.40 | |
| Capot de recouvrement | ||||
| 656 | 1619P07166 | 1.94 | 2.33 | |
| Champ 240V | ||||
| 802 | 1619P09154 | 18.19 | 21.83 | |
| Induit | ||||
| 803 | 1619P09140 | 36.85 | 44.22 | |
| Câble d alimentation EU 2,6m 2 x 1,0 mm | ||||
| 805 | 1607000385 | 11.88 | 14.26 | |
| Plaque signalétique | ||||
| 808 | 160111A4EY | 1.94 | 2.33 | |
| Jeu De Balais 10 x 2 604 321 941 | ||||
| 810 | 1607000494 | 44.82 | 53.78 | |
| Jeu De Balais | ||||
| 810 | 2604321941 | 7.58 | 9.10 | |
| Couronne Porte-Balais | ||||
| 816 | 2605807108 | 13.93 | 16.72 | |
| interrupteur à levier | ||||
| 824 | 1619P07151 | 2.24 | 2.69 | |
| Console Terminale | ||||
| 826 | 1619P08888 | 15.71 | 18.85 | |
| Roue Dentee A Excentrique | ||||
| 827 | 1619P08889 | 15.71 | 18.85 | |
| Conducteur De Terre | ||||
| 853 | 1619P09141 | 0.83 | 1.00 | |
| Commutateur | ||||
| 862 | 1619P08890 | 2.71 | 3.25 | |
| Tube De Graisse Albida | ||||
| 895 | 3605430003 | 23.75 | 28.50 | |
