Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601584860 ( GST85PAE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 0601584860 ( GST85PAE )

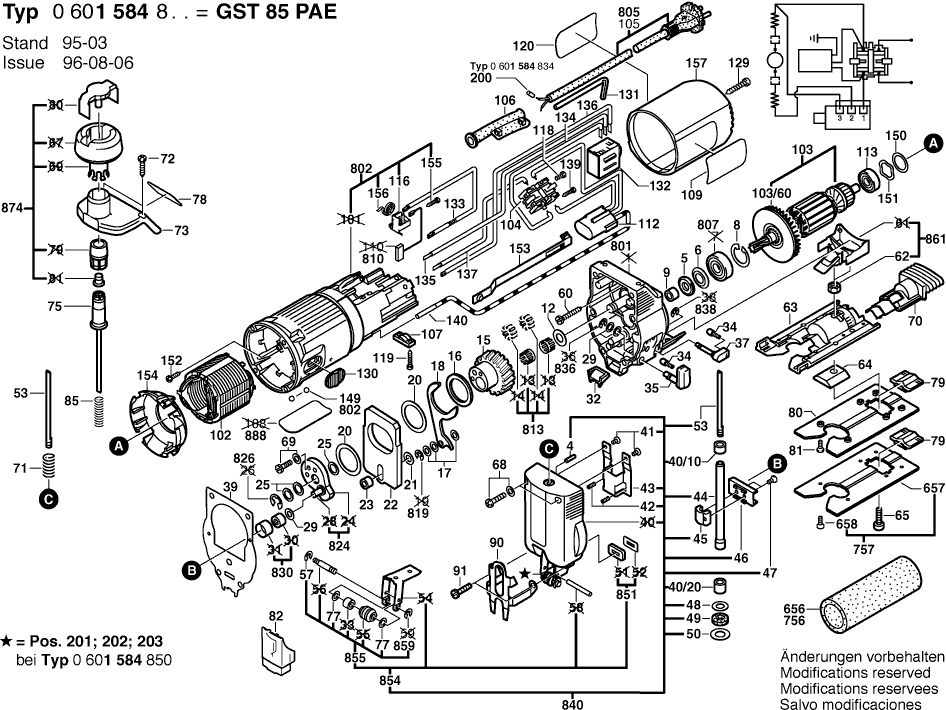

Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 0601584860 ( GST85PAE )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Aiguille DIN 5402-A3x11,8-G2
4 1903201042 1.70 2.04

Rondelle De Feutre
5 2600108077 1.18 1.42

Rondelle Cuvette
6 2600500002 1.18 1.42

Anneau de retenue DIN 472-24x1,2 MM
8 2916660008 1.70 2.04

Fiche Femelle
9 2600400008 1.18 1.42

Rondelle De Compensation 0,5 MM
12 2600101616 2.24 2.69

Roue Dentee A Excentrique
15 1619P02581 18.19 21.83

Rondelle De Compensation 1,0 MM
16 2600102653 1.18 1.42

Rondelle De Compensation 0,3 MM
17 2600100515 1.94 2.33

Levier A Fourche
18 2601923004 2.24 2.69

Rondelle De Compensation 0,5 MM
20 2600102652 1.18 1.42

Rondelle De Compensation 0,2 MM
21 2600100626 1.18 1.42

Rondelle De Compensation 0,3 MM
21 2600100627 1.18 1.42

Rondelle De Compensation 0,5 MM
21 2600100628 1.18 1.42

Contrepoids
22 2601098003 6.54 7.85

Douille Entretoise
23 2600309009 1.18 1.42

Rondelle De Compensation 0,2 MM
25 2600100575 1.70 2.04

Rondelle De Compensation 0,3 MM
25 2600100576 1.70 2.04

Rondelle De Compensation 0,5 MM
25 2600100577 1.18 1.42

Rondelle De Compensation 0,3 MM
29 2600100607 1.18 1.42

Rondelle De Compensation 0,5 MM
29 2600100568 1.18 1.42

Rondelle De Compensation 1,0 MM
29 2600100569 1.18 1.42

Purgeur D’air
32 2602305042 1.18 1.42

Capuchon A Crans D'arret
34 2600590006 1.18 1.42

Bouton Rotatif NOIR
35 2602026036 3.31 3.97

Bouton Rotatif NOIR
37 2602026037 2.24 2.69

Joint
39 2601015050 1.94 2.33

Bague En Metal Fritte
40/10 2600301046 2.71 3.25

Coussinet
40/20 2600301045 2.24 2.69

Vis autotaradeuse p. défo M4x8
41 2603410048 1.18 1.42

Ressort De Compression
42 2604613000 1.18 1.42

Etrier De Guidage
43 1616B00224 11.88 14.26

Tringle De Course
44 1619P12765 12.41 14.89

Etrier De Serrage
45 2602329011 2.71 3.25

Piece Glissante
46 1619P12767 7.58 9.10

Vis à tête fraisée DIN 7962-M3,5x8-10.9
47 2603421040 1.18 1.42

Rondelle D’appui 0,5 MM
48 2600112031 1.18 1.42

joint d’étanchéité 0,5 MM
49 2600290017 1.18 1.42

Rondelle De Compensation 0,5 MM
50 2600101612 1.18 1.42

Vis De Serrage
53 2603490011 5.33 6.40

Anneau D’arret
57 2600116011 1.70 2.04

Vis A Tete Bombee Torx 4x25
60 2603490024 1.18 1.42

Ecrou Hex
62 2915011007 0.83 1.00

Plaque De Base
63 2608000073 18.19 21.83

Baguette Profilee
64 2601030007 1.70 2.04

Vis cyl SixPans Creux CHC DIN 912-M6x16-8.8
65 2910141197 0.83 1.00

Vis autotaradeuse p. défo M4x12 MM
68 2603410049 1.18 1.42

Vis Micro-Encapsulee DIN 7985-M4x12MM
69 2914551176 0.83 1.00

Suceur
70 2605730033 1.94 2.33

Plus disponible, pas de remplacement
71 2604617003

Vis autotaradeuse p. défo M 5x16
72 2603410054 1.94 2.33

Raccord A Bride
73 2605702016 5.83 7.00

Plus disponible, pas de remplacement
75 2606491015

Rondelle De Compensation 0,2 MM
77 2600100032 1.18 1.42

Etiquette Adhesive
78 2601110930 1.18 1.42

Plaque
79 2601099013 3.31 3.97

Tablette De Travail
80 2601098011 9.53 11.44

Vis à tête fraisée
81 2910861118 1.18 1.42

Plus disponible, pas de remplacement
82 2601320022

Ressort De Compression
85 2604610040 1.18 1.42

Dispositif De Protection
90 2601322021 3.31 3.97

Vis à tête cylindrique DIN 84-AM4x18-5.8
91 2910011128 0.83 1.00

Épanouissement Polaire 220-240V
102 2604220709 23.75 28.50

Induit 230-240V
103 2604010578 44.82 53.78

Ventilateur
103/60 2606610049 1.70 2.04

Commutateur
104 2607200674 12.41 14.89

Manchon Ø6,5-Ø6,9x95 MM
106 2600703027 1.18 1.42

Support De Cable
107 2601035001 1.18 1.42

Etiquette Adhesive CÔTÉ SOLEIL
109 2601118484 1.94 2.33

Filtre D’antiparasitage
112 2607329104 7.58 9.10

Roulement A Billes 7x22x7
113 1900905018 13.93 16.72

Porte-Balais
116 1600A003G4 2.71 3.25

Porte-Balais
116 2601323022 2.24 2.69

Vis à tête cylindrique M3x6,5-4.8
118 2603410001 1.18 1.42

Vis 4x16
119 2603490022 0.83 1.00

Plaquette Indicatrice CÔTÉ OMBRE
120 2601118526 1.94 2.33

Vis à Tôle DIN 7982-ST3,9x22C-H
129 2910601321 1.18 1.42

Poignee D’interrupteur NOIR
130 2602026015 1.18 1.42

Tournevis Coude
131 1907950006 3.12 3.74

Cle Male Coudee Pour Vis
131 2610364015 2.71 3.25

Plus disponible, pas de remplacement
132 2607230115

Filtre D’antiparasitage
133 2604465049 2.71 3.25

Cable De Connexion L=86MM BLANC
134 2604448044 0.83 1.00

Cable L=103MM BLANC
135 2604448140 0.83 1.00

Cable De Connexion L=128MM BLEU
136 2604448046 1.18 1.42

Cable De Connexion L=125MM BLANC
137 2604448040 1.94 2.33

Vis à Tôle DIN 7981-ST2,9x13-C-H
139 2910611006 1.18 1.42

Gaine Isolante
140 2600409017 0.83 1.00

Bouchon BLEU
149 2603231032 1.18 1.42

Rondelle De Compensation 0,5 MM
150 2600101020 1.18 1.42

Rondelle De Compensation 0,2 MM
150 2600101022 1.18 1.42

Rondelle D’ajustage 0,3 MM
150 2600101027 1.18 1.42

Rondelle De Compensation
151 2600150004 1.70 2.04

Vis à Tôle
152 2603435086 1.18 1.42

Curseur De Reglage BLEU
153 2602319005 1.18 1.42

Disque De Recouvrement
154 2601328045 1.70 2.04

Vis A Tete Bombee Torx 3x10
155 2603490017 1.70 2.04

Ressort Spiral
156 2604652009 1.18 1.42

Couvercle De Carter BLEU
157 2600508037 5.83 7.00

Raccord de tuyau flexible
656 2600306004 0.83 1.00

Vis à tête fraisée
658 2910861118 1.18 1.42

Tablette De Travail MÉTAL
757 2607001085 8.45 10.14

Carter D’engrenages
801 2605808917 60.65 72.78

Plus disponible, pas de remplacement
802 2605108904

Câble d alimentation EU 2,6m 2 x 1,0 mm
805 1607000385 11.88 14.26

Roulement A Billes Rigide 9x24x7
807 2600905039 9.53 11.44

Jeu De Balais
810 2604320912 7.58 9.10

Cage A Aiguilles
813 2607001130 4.70 5.64

Anneau D’arret DIN 6799-4-FSt
819 2916080007 1.94 2.33

Disque Excentrique
824 2601072901 5.83 7.00

Anneau D’arret DIN 6799-7-FSt
826 2916080910 1.70 2.04

Douille à aiguilles
830 2600917900 6.54 7.85

Plus disponible, pas de remplacement
836 2916080008

Anneau de retenue
838 2600116009 0.83 1.00

Couvercle D’engrenage
840 2605808921 81.47 97.76

Plus disponible, pas de remplacement
851 2601015901

Plus disponible, pas de remplacement
854 2601321902

Jeu De Rouleaux
855 1619P01375 8.45 10.14

Jeu De Rouleaux
859 1619P01375 8.45 10.14

Couvercle De Ventilateur
861 2605500900 3.31 3.97

Plus disponible, pas de remplacement
874 2602026900

Plaque signalétique
888 160111A3H3 1.94 2.33
