Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601E8H0E0 ( GST75E )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

Dessins des Bosch 3601E8H0E0 ( GST75E )

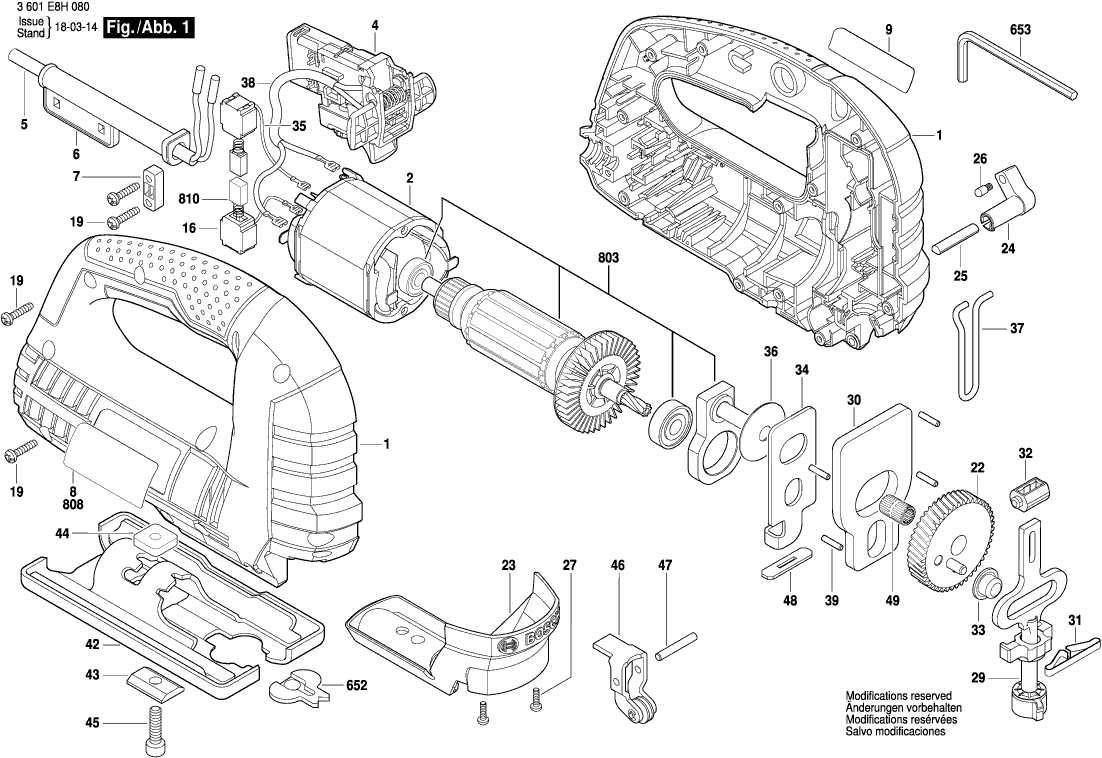

Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3601E8H0E0 ( GST75E )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Jeu De Boitiers
1 1619X04876 13.93 16.72

Épanouissement Polaire 230V
2 1619X05867 18.19 21.83

Commutateur
4 1619X06060 12.41 14.89

Câble d alimentation EU 2,65m 2x1 H05 VV-F
5 1604460398 9.53 11.44

Manchon Ø 7mm
6 1619P14642 1.18 1.42

Support De Cable
7 2601035001 1.18 1.42

Plaque De Marque TST 8000 E
9 1619X07065 1.94 2.33

Porte-Balais
16 1619X02735 1.70 2.04

VIS C M4X34
19 2610315386 1.18 1.42

Unite A Engrenages
22 1619X04872 9.53 11.44

Enjoliveur
23 1600A00XY2 5.83 7.00

Levier
24 1619X04885 1.18 1.42

Arbre
25 1619X03695 1.18 1.42

Ressort
26 1619X03196 1.18 1.42

Vis A Tete Bombee Torx 3x10
27 1619P00220 0.83 1.00

Tringle De Course
29 2600780173 33.45 40.14

Contrepoids
30 1619X04546 2.71 3.25

Ressort de compression
31 2604613004 1.18 1.42

Support De Coussinet
32 1619X00399 0.83 1.00

Douille à aiguilles
33 2600914022 5.33 6.40

Poussoir
34 1619X04542 2.24 2.69

Cable
35 1619X03396 1.18 1.42

Plaque Dusure
36 1619X00434 1.18 1.42

Enveloppe De Protection
37 1619X04886 1.94 2.33

Garniture De Cable
38 1619X03111 1.18 1.42

Goupille Cylindrique
39 1619X04547 1.18 1.42

Plaque De Fondation
42 1619X07088 5.83 7.00

Baguette Profilee
43 2601030019 1.94 2.33

Plaque De Fixation
44 1619P07163 0.83 1.00

Vis cyl SixPans Creux CHC DIN 912-M6x20-8.8
45 2910141201 1.94 2.33

Plus disponible, pas de remplacement
46 1619P07129

Axe D’articulation
47 1619P07159 0.83 1.00

Joint
48 1619X04574 1.70 2.04

Couronne D’aiguilles
49 2600913040 4.70 5.64

Protection Brise Copeaux
652 2601016065 4.10 4.92

Cle Male Coudee Pour Vis
653 2610364015 2.71 3.25

Set d’induit 230V
803 1619X07507 33.45 40.14

Plaque signalétique
808 1619X07478 1.94 2.33

Jeu De Balais
810 1619X07509 5.33 6.40
