Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601E09220 ( GST65BE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

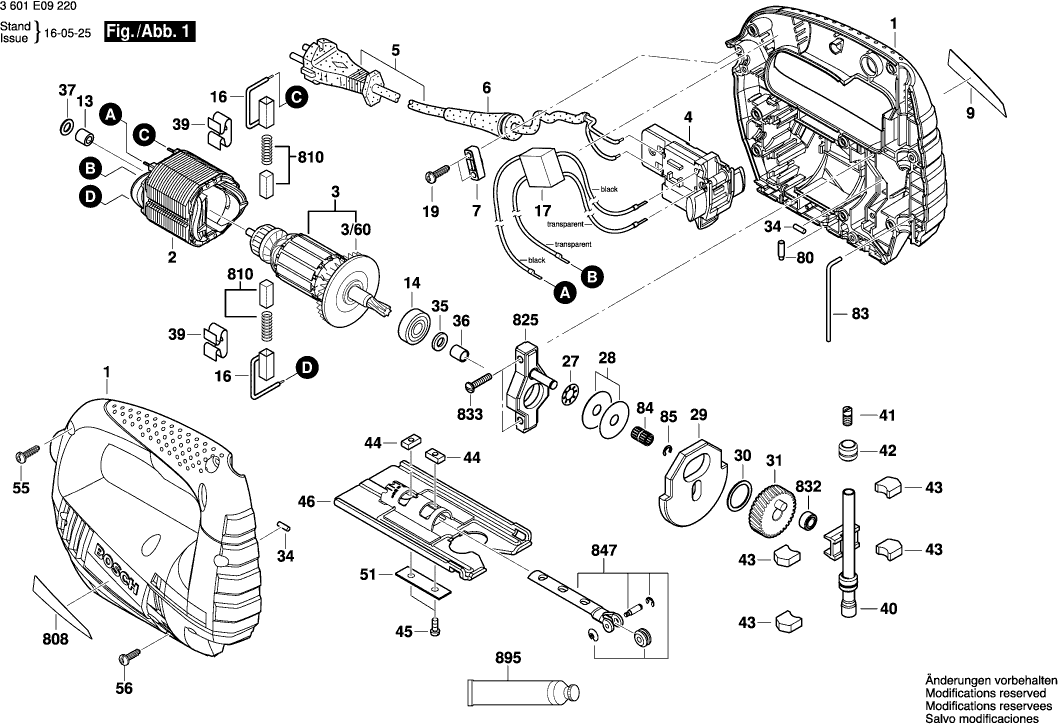

Dessins des Bosch 3601E09220 ( GST65BE )
Liste de pièces de rechange des Bosch 3601E09220 ( GST65BE )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1619P10206 | 15.71 | 18.85 | |
| Épanouissement Polaire 220V | ||||
| 2 | 1619P01960 | 15.71 | 18.85 | |
| Induit 220V | ||||
| 3 | 1619P01957 | 40.61 | 48.73 | |
| Ventilateur | ||||
| 3/60 | 2606610022 | 3.31 | 3.97 | |
| Commutateur | ||||
| 4 | 2607200660 | 13.93 | 16.72 | |
| Câble d alimentation | ||||
| 5 | 1604460332 | 9.53 | 11.44 | |
| Manchon Ø6,4-Ø7,2x76 MM | ||||
| 6 | 2600703017 | 1.94 | 2.33 | |
| Support De Cable | ||||
| 7 | 2601035001 | 1.18 | 1.42 | |
| Plaque De Marque GST 65 BE | ||||
| 9 | 1619P02562 | 1.94 | 2.33 | |
| Douille à aiguilles | ||||
| 13 | 1619P07628 | 1.94 | 2.33 | |
| Roulement A Billes Rigide 9x24x7 | ||||
| 14 | 2600905021 | 6.54 | 7.85 | |
| Porte-Balais | ||||
| 16 | 1604449002 | 1.18 | 1.42 | |
| Inductance | ||||
| 17 | 1619P09539 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7981-ST3,9x16-C-H | ||||
| 19 | 2910611019 | 2.24 | 2.69 | |
| Rondelle Elastique | ||||
| 27 | 1619P01395 | 0.83 | 1.00 | |
| Rondelle De Compensation | ||||
| 28 | 1619P01396 | 0.83 | 1.00 | |
| Rondelle De Compensation | ||||
| 28 | 1619P01397 | 0.83 | 1.00 | |
| Contrepoids | ||||
| 29 | 1619P02421 | 6.54 | 7.85 | |
| Rondelle De Compensation Ø 18,3 MM | ||||
| 30 | 2600101673 | 1.18 | 1.42 | |
| Roue Dentee A Excentrique | ||||
| 31 | 1619P09533 | 23.75 | 28.50 | |
| Axe D’articulation | ||||
| 34 | 2603201020 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 35 | 2600103013 | |||
| Manchon De Guidage | ||||
| 36 | 2600400024 | 2.24 | 2.69 | |
| Rondelle De Compensation Ø 13 MM | ||||
| 37 | 1619P02783 | 0.83 | 1.00 | |
| Ressort De Maintien | ||||
| 39 | 1619P09928 | 0.83 | 1.00 | |
| Tringle De Course | ||||
| 40 | 1619P12589 | 18.19 | 21.83 | |
| Vis De Serrage | ||||
| 41 | 2603400000 | 3.31 | 3.97 | |
| Bague En Metal Fritte | ||||
| 42 | 2600301049 | 1.18 | 1.42 | |
| Feutre De Graissage | ||||
| 43 | 2601020007 | 1.18 | 1.42 | |
| Plus disponible, pas de remplacement | ||||
| 44 | 2601030006 | |||
| Vis à tête cylindrique DIN 84-AM4x16-8.8 | ||||
| 45 | 2910021126 | 0.83 | 1.00 | |
| Plaque D’embase | ||||
| 46 | 2601016012 | 6.54 | 7.85 | |
| Baguette Profilee | ||||
| 51 | 2601032017 | 1.18 | 1.42 | |
| Vis à Tôle DIN 7981-ST3,9x19-C-H | ||||
| 55 | 2910611020 | 1.18 | 1.42 | |
| Vis à Tôle DIN 7981-ST3,9x13-C-H | ||||
| 56 | 2910611018 | 1.18 | 1.42 | |
| Axe D’arret | ||||
| 80 | 2603120019 | 1.18 | 1.42 | |
| Goupille D’arret | ||||
| 83 | 2603105052 | 1.94 | 2.33 | |
| Couronne D’aiguilles | ||||
| 84 | 1619P01392 | 2.24 | 2.69 | |
| Anneau de retenue | ||||
| 85 | 1619P01389 | 0.83 | 1.00 | |
| Plaque signalétique | ||||
| 808 | 1619P02393 | 0.83 | 1.00 | |
| Jeu De Balais | ||||
| 810 | 2604321904 | 7.58 | 9.10 | |
| Console Terminale | ||||
| 825 | 1619P02422 | 10.73 | 12.88 | |
| Douille à aiguilles | ||||
| 832 | 2600917904 | 5.83 | 7.00 | |
| Vis Avec Rondelle Captive DIN7985-M4x18Z1-4.8 | ||||
| 833 | 2914500009 | 0.83 | 1.00 | |
| Etrier de blocage | ||||
| 847 | 2608135901 | 8.45 | 10.14 | |
| Tube De Graisse Albida | ||||
| 895 | 3605430003 | 23.75 | 28.50 | |
