Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601EB3000 ( GST18V-125B )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

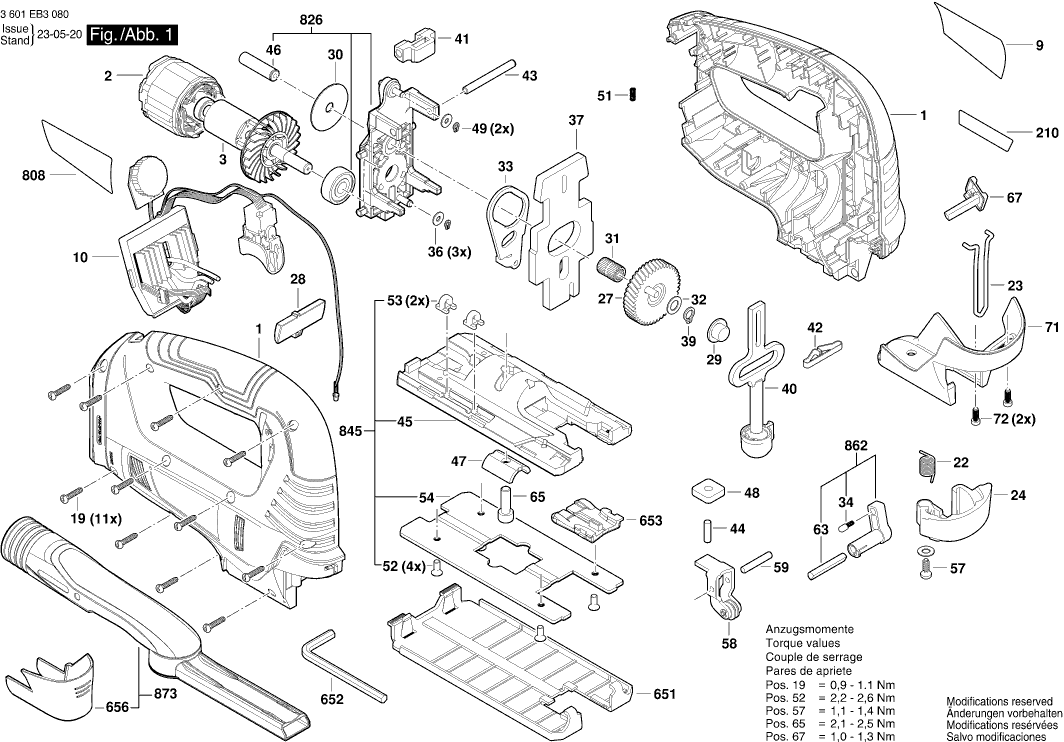

Dessins des Bosch 3601EB3000 ( GST18V-125B )
Liste de pièces de rechange des Bosch 3601EB3000 ( GST18V-125B )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Coquille | ||||
| 1 | 1619P16208 | 18.19 | 21.83 | |
| Stator | ||||
| 2 | 1619P16473 | 26.84 | 32.21 | |
| Rotor | ||||
| 3 | 1619P16471 | 23.75 | 28.50 | |
| Plaque De Marque | ||||
| 9 | 1619P17550 | 1.94 | 2.33 | |
| Module électronique | ||||
| 10 | 1619P16218 | 67.25 | 80.70 | |
| Vis Torx Tete Fraisee 3x16 | ||||
| 19 | 2609110201 | 1.70 | 2.04 | |
| Ressort De Torsion | ||||
| 22 | 1619P07152 | 0.83 | 1.00 | |
| Etrier De Protection | ||||
| 23 | 1619P07128 | 1.18 | 1.42 | |
| interrupteur à levier | ||||
| 24 | 1619P07151 | 2.24 | 2.69 | |
| Roue Dentee A Excentrique | ||||
| 27 | 1619P16223 | 8.45 | 10.14 | |
| Curseur De Reglage | ||||
| 28 | 1619P16219 | 1.70 | 2.04 | |
| Douille à aiguilles | ||||
| 29 | 2600914022 | 5.33 | 6.40 | |
| Rondelle De Compensation | ||||
| 30 | 1619P07576 | 1.70 | 2.04 | |
| Couronne D’aiguilles | ||||
| 31 | 2600913040 | 4.70 | 5.64 | |
| Rondelle De Compensation 0,5 MM | ||||
| 32 | 2600101077 | 1.18 | 1.42 | |
| Levier A Fourche | ||||
| 33 | 1619P07137 | 3.31 | 3.97 | |
| Capuchon A Crans D'arret | ||||
| 34 | 2600590006 | 1.18 | 1.42 | |
| Rondelle De Compensation 0,5 MM | ||||
| 36 | 2600100588 | 1.18 | 1.42 | |
| Contrepoids | ||||
| 37 | 1619P07133 | 8.45 | 10.14 | |
| Anneau de retenue 8x0,8 N31A MR7 | ||||
| 39 | 2916640905 | 1.18 | 1.42 | |
| Tringle De Course | ||||
| 40 | 1619P07147 | 36.85 | 44.22 | |
| Palier-Glisseur | ||||
| 41 | 1619P08903 | 1.70 | 2.04 | |
| Ressort Action Angulaire | ||||
| 42 | 1619X08384 | 1.70 | 2.04 | |
| Aiguille | ||||
| 43 | 1619P07139 | 1.70 | 2.04 | |
| Axe D’articulation | ||||
| 44 | 1619P07143 | 0.83 | 1.00 | |
| Plaque De Base | ||||
| 45 | 1619P16715 | 12.41 | 14.89 | |
| Axe D’articulation | ||||
| 46 | 1619P07138 | 1.94 | 2.33 | |
| Baguette Profilee | ||||
| 47 | 2601030022 | 1.94 | 2.33 | |
| Plaque De Fixation | ||||
| 48 | 1619P07163 | 0.83 | 1.00 | |
| Anneau de retenue DIN 471-4x0,4-FSt | ||||
| 49 | 2916640001 | 0.83 | 1.00 | |
| Ressort De Compression | ||||
| 51 | 1609280477 | 1.18 | 1.42 | |
| Vis autotaradeuse p. défo | ||||
| 52 | 1613435023 | 0.83 | 1.00 | |
| Porte-Cles | ||||
| 53 | 1619P10589 | 1.18 | 1.42 | |
| Tablette De Travail | ||||
| 54 | 1619P16713 | 5.83 | 7.00 | |
| Vis A Tete Bombee Torx 4x12 | ||||
| 57 | 1619P02848 | 1.18 | 1.42 | |
| Plus disponible, pas de remplacement | ||||
| 58 | 1619P07129 | |||
| Axe D’articulation | ||||
| 59 | 1619P07159 | 0.83 | 1.00 | |
| Arbre De Commande | ||||
| 63 | 1619P07156 | 1.18 | 1.42 | |
| Vis cyl SixPans Creux CHC | ||||
| 65 | 1619X04887 | 1.70 | 2.04 | |
| Poussoir De Commutation | ||||
| 67 | 1619P07158 | 2.24 | 2.69 | |
| Recouvrement | ||||
| 71 | 16055002CJ | 6.54 | 7.85 | |
| Vis Empreinte Cruciforme DIN 7981-ST3,5x9,5-F | ||||
| 72 | 2603435015 | 1.70 | 2.04 | |
| Autocollant | ||||
| 210 | 1619P17245 | 1.94 | 2.33 | |
| Segment | ||||
| 651 | 1619P16710 | 4.10 | 4.92 | |
| Tournevis Coude | ||||
| 652 | 1619P14506 | 1.18 | 1.42 | |
| Protection Brise Copeaux | ||||
| 653 | 2601016093 | 3.31 | 3.97 | |
| Capot de recouvrement | ||||
| 656 | 1619P07166 | 1.94 | 2.33 | |
| Bloc D Accus BBS MR, 18V, 5,0 Ah 48 S | ||||
| 657 | 2607337069 | 101.94 | 122.33 | |
| Chargeur Rapide EU GAL 18V-40, 230V/10,8V – 18V | ||||
| 669 | 2607226251 | 67.25 | 80.70 | |
| Plaque signal tique | ||||
| 808 | 1619P16249 | 1.94 | 2.33 | |
| Console Terminale | ||||
| 826 | 1619P08888 | 15.71 | 18.85 | |
| Plaque De Base | ||||
| 845 | 1619P16712 | 15.71 | 18.85 | |
| Commutateur | ||||
| 862 | 1619P08890 | 2.71 | 3.25 | |
| Support D’aspiration | ||||
| 873 | 1619P17472 | 8.45 | 10.14 | |
| Tube De Graisse Albida | ||||
| 895 | 3605430003 | 23.75 | 28.50 | |
