Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601E17001 ( GST160CE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

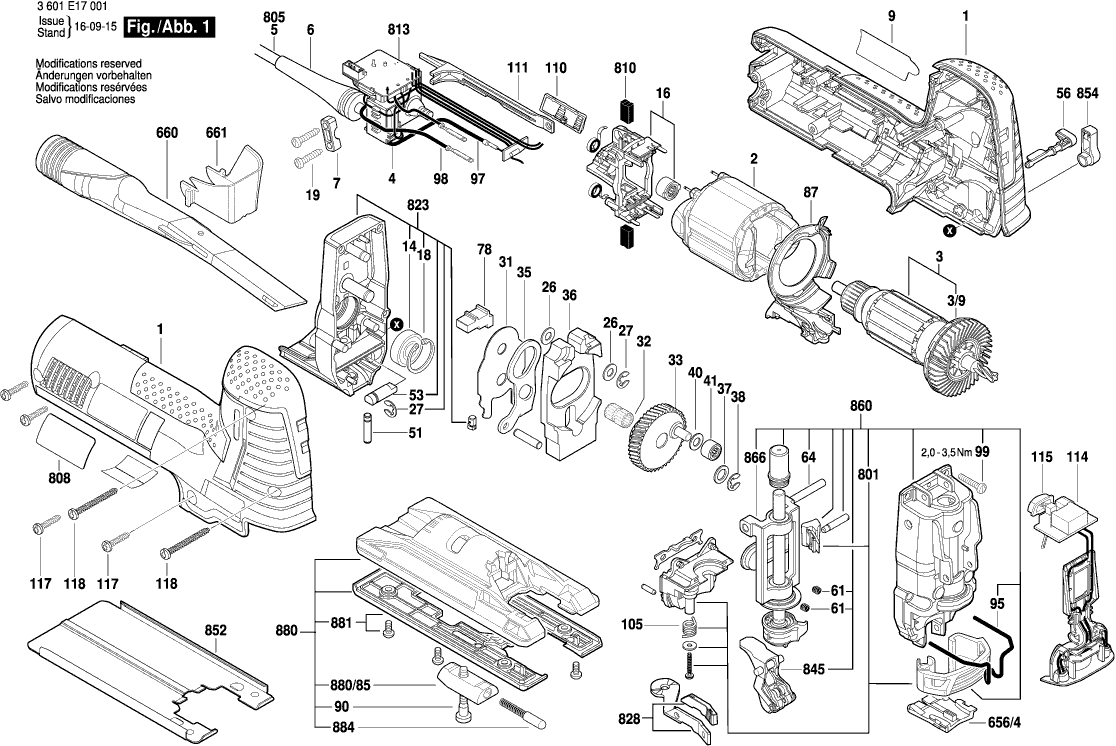

Dessins des Bosch 3601E17001 ( GST160CE )
Liste de pièces de rechange des Bosch 3601E17001 ( GST160CE )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Coquille | ||||
| 1 | 2605105148 | 34.82 | 41.78 | |
| Épanouissement Polaire | ||||
| 2 | 2604220740 | 39.14 | 46.97 | |
| Induit | ||||
| 3 | 2604011420 | 58.03 | 69.64 | |
| Ventilateur | ||||
| 3/9 | 2606610089 | 4.94 | 5.93 | |
| Commutateur | ||||
| 4 | 2607200684 | 18.94 | 22.73 | |
| Manchon | ||||
| 6 | 2600703017 | 2.40 | 2.88 | |
| Support De Cable | ||||
| 7 | 2601035004 | 2.08 | 2.50 | |
| Plaque De Marque GST 160 CE | ||||
| 9 | 2601113151 | 2.18 | 2.62 | |
| Plaque De Marque GST 160 CE HEAVY DUTY | ||||
| 9 | 160111C15Y | 2.18 | 2.62 | |
| Roulement A Billes Rigide | ||||
| 14 | 2600905112 | 11.37 | 13.64 | |
| Couronne Porte-Balais | ||||
| 16 | 2605807137 | 21.30 | 25.56 | |
| Anneau de retenue | ||||
| 18 | 2916660008 | 2.08 | 2.50 | |
| Vis | ||||
| 19 | 2603490022 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 26 | 2600100040 | 1.49 | 1.79 | |
| Anneau D’arret | ||||
| 27 | 2916080908 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 31 | 2600101124 | 1.00 | 1.20 | |
| Couronne D’aiguilles | ||||
| 32 | 2600913040 | 5.81 | 6.97 | |
| Roue Dentee A Excentrique | ||||
| 33 | 2606320107 | 18.94 | 22.73 | |
| Levier A Fourche | ||||
| 35 | 2601923015 | 2.86 | 3.43 | |
| Contrepoids | ||||
| 36 | 2601098120 | 16.79 | 20.15 | |
| Rondelle De Compensation | ||||
| 37 | 2600101047 | 1.49 | 1.79 | |
| Anneau de retenue | ||||
| 38 | 2916640905 | 1.49 | 1.79 | |
| Anneau D’arret | ||||
| 38 | 2916080909 | 1.00 | 1.20 | |
| Rondelle D’ajustage | ||||
| 40 | 2600101130 | 1.32 | 1.58 | |
| Douille à aiguilles | ||||
| 41 | 2600917900 | 8.35 | 10.02 | |
| Axe D’articulation | ||||
| 51 | 2603105131 | 2.08 | 2.50 | |
| Arbre De Commande | ||||
| 53 | 2603124157 | 4.94 | 5.93 | |
| Bouton Rotatif | ||||
| 56 | 2602026170 | 1.49 | 1.79 | |
| Ressort De Compression | ||||
| 61 | 2604610151 | 1.32 | 1.58 | |
| Goupille Cylindrique | ||||
| 64 | 2601322045 | 1.49 | 1.79 | |
| Element Amortisseur | ||||
| 78 | 2600206031 | 2.18 | 2.62 | |
| Deflecteur D’air | ||||
| 87 | 2605500206 | 9.67 | 11.60 | |
| Vis cyl SixPans Creux CHC | ||||
| 90 | 2910131205 | 2.08 | 2.50 | |
| Etrier De Protection | ||||
| 95 | 2603101060 | 4.18 | 5.02 | |
| Conducteur De Terre | ||||
| 97 | 2604448351 | 2.40 | 2.88 | |
| Cable De Raccordement | ||||
| 98 | 1619P07299 | 2.40 | 2.88 | |
| Vis autotaradeuse p. défo | ||||
| 99 | 2603410051 | 1.00 | 1.20 | |
| Ressort De Torsion | ||||
| 105 | 2604690060 | 1.00 | 1.20 | |
| Organe De Commande | ||||
| 110 | 2602026169 | 2.86 | 3.43 | |
| Curseur De Reglage | ||||
| 111 | 2601099223 | 3.44 | 4.13 | |
| Module d’éclairage élec. | ||||
| 114 | 1607233384 | 31.42 | 37.70 | |
| Commutateur D’eclairage | ||||
| 115 | 2600030030 | 2.40 | 2.88 | |
| Vis A Tete Bombee Torx | ||||
| 117 | 2603490023 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 118 | 2603490027 | 1.00 | 1.20 | |
| Protection Brise Copeaux | ||||
| 656/4 | 2601016093 | 4.18 | 5.02 | |
| Support D’aspiration | ||||
| 660 | 2605730066 | 4.58 | 5.50 | |
| Capot de recouvrement | ||||
| 661 | 2605510296 | 3.44 | 4.13 | |
| Levier D’ejection | ||||
| 801 | 2607990070 | 9.47 | 11.36 | |
| Câble d alimentation | ||||
| 805 | 1607000386 | 18.94 | 22.73 | |
| Plaque signalétique | ||||
| 808 | 160111A3SH | 2.18 | 2.62 | |
| Jeu De Balais | ||||
| 810 | 2604320918 | 11.37 | 13.64 | |
| Regulateur De Vitesse 230V | ||||
| 813 | 16072335AH | 41.30 | 49.56 | |
| Carter D’engrenages | ||||
| 823 | 2605806868 | 91.33 | 109.60 | |
| Levier De Tension | ||||
| 828 | 2602098024 | 6.73 | 8.08 | |
| Levier A Galet | ||||
| 845 | 2601321911 | 15.61 | 18.73 | |
| Tablette De Travail | ||||
| 852 | 2601098121 | 16.79 | 20.15 | |
| Bouton Rotatif | ||||
| 854 | 2602026909 | 2.40 | 2.88 | |
| Couvercle D’engrenage | ||||
| 860 | 2605808943 | 166.62 | 199.94 | |
| Tringle De Course | ||||
| 866 | 1600A00H4H | 102.63 | 123.16 | |
| Plaque De Base | ||||
| 880 | 2601099256 | 58.03 | 69.64 | |
| Element Serrage | ||||
| 880/85 | 2602317067 | 4.18 | 5.02 | |
| Tablette De Travail | ||||
| 881 | 2601099900 | 13.13 | 15.76 | |
| Capuchon A Crans D'arret | ||||
| 884 | 2600590018 | 2.86 | 3.43 | |
