Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601E18000 ( GST160BCE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

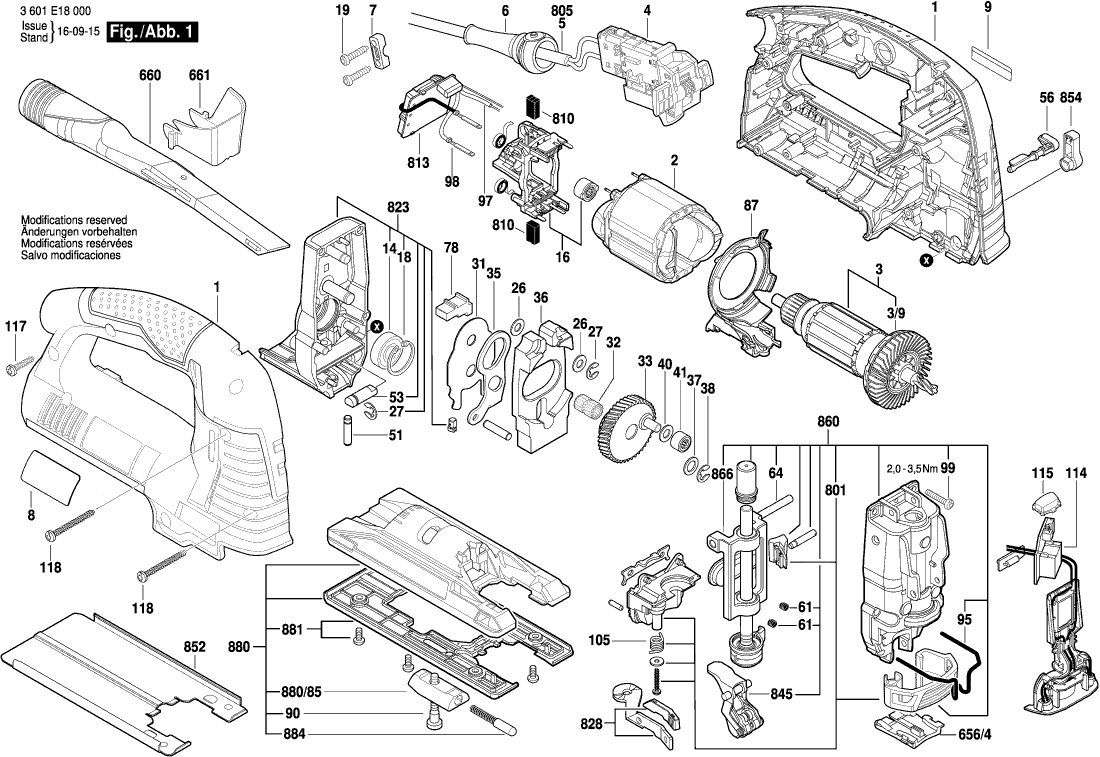

Dessins des Bosch 3601E18000 ( GST160BCE )
Liste de pièces de rechange des Bosch 3601E18000 ( GST160BCE )
Pos. | Description | Prix hors TVA | Prix TTC | |
Les prix affichés incluent la TVA | ||||
Coquille | ||||
1 | 2605105206 | 33.45 | 40.14 | |
Épanouissement Polaire 230-240V | ||||
2 | 2604220740 | 29.75 | 35.70 | |
Induit 230-240V | ||||
3 | 2604011420 | 49.56 | 59.47 | |
Ventilateur | ||||
3/9 | 2606610089 | 4.10 | 4.92 | |
Commutateur | ||||
4 | 2607200669 | 13.93 | 16.72 | |
Manchon | ||||
6 | 2600707078 | 2.24 | 2.69 | |
Support De Cable | ||||
7 | 2601035004 | 1.70 | 2.04 | |
Plaque signalétique | ||||
8 | 2601113152 | 1.94 | 2.33 | |
Plaque De Marque GST 160 BCE | ||||
9 | 2601113156 | 1.94 | 2.33 | |
Roulement A Billes Rigide 9x24x7 | ||||
14 | 2600905112 | 9.53 | 11.44 | |
Couronne Porte-Balais | ||||
16 | 2605807137 | 18.19 | 21.83 | |
Anneau de retenue DIN 472-24x1,2 MM | ||||
18 | 2916660008 | 1.70 | 2.04 | |
Vis 4x16 | ||||
19 | 2603490022 | 0.83 | 1.00 | |
Rondelle De Compensation | ||||
26 | 2600100040 | 1.18 | 1.42 | |
Anneau D’arret 5 DIN 6799 | ||||
27 | 2916080908 | 0.83 | 1.00 | |
Rondelle De Compensation | ||||
31 | 2600101124 | 0.83 | 1.00 | |
Couronne D’aiguilles | ||||
32 | 2600913040 | 4.70 | 5.64 | |
Roue Dentee A Excentrique | ||||
33 | 2606320107 | 15.71 | 18.85 | |
Levier A Fourche | ||||
35 | 2601923015 | 2.24 | 2.69 | |
Contrepoids | ||||
36 | 2601098120 | 13.93 | 16.72 | |
Rondelle De Compensation 0,3 MM | ||||
37 | 2600101047 | 1.18 | 1.42 | |
Anneau de retenue 8x0,8 N31A MR7 | ||||
38 | 2916640905 | 1.18 | 1.42 | |
Anneau D’arret DIN 6799-6-FST | ||||
38 | 2916080909 | 0.83 | 1.00 | |
Rondelle D’ajustage | ||||
40 | 2600101130 | 1.18 | 1.42 | |
Douille à aiguilles | ||||
41 | 2600917900 | 6.54 | 7.85 | |
Axe D’articulation | ||||
51 | 2603105131 | 1.70 | 2.04 | |
Arbre De Commande | ||||
53 | 2603124157 | 4.10 | 4.92 | |
Bouton Rotatif | ||||
56 | 2602026170 | 1.18 | 1.42 | |
Ressort De Compression | ||||
61 | 2604610151 | 1.18 | 1.42 | |
Goupille Cylindrique | ||||
64 | 2601322045 | 1.18 | 1.42 | |
Element Amortisseur | ||||
78 | 2600206031 | 1.94 | 2.33 | |
Deflecteur D’air | ||||
87 | 2605500206 | 7.58 | 9.10 | |
Vis cyl SixPans Creux CHC DIN 7984 M6x30-8.8 | ||||
90 | 2910131205 | 1.70 | 2.04 | |
Etrier De Protection | ||||
95 | 2603101060 | 3.31 | 3.97 | |
Conducteur De Terre | ||||
97 | 2604448270 | 1.18 | 1.42 | |
Cable De Connexion | ||||
98 | 2604448365 | 1.70 | 2.04 | |
Vis autotaradeuse p. défo | ||||
99 | 2603410051 | 0.83 | 1.00 | |
Ressort De Torsion | ||||
105 | 2604690060 | 0.83 | 1.00 | |
Module de luminance élec. 230V | ||||
114 | 1607233384 | 26.84 | 32.21 | |
Commutateur D’eclairage | ||||
115 | 2600030025 | 1.94 | 2.33 | |
Vis A Tete Bombee Torx 4x20 | ||||
117 | 2603490023 | 0.83 | 1.00 | |
Vis A Tete Bombee Torx 4x40 | ||||
118 | 2603490027 | 0.83 | 1.00 | |
Protection Brise Copeaux | ||||
656/4 | 2601016093 | 3.31 | 3.97 | |
Support D’aspiration | ||||
660 | 2605730066 | 4.10 | 4.92 | |
Capot de recouvrement | ||||
661 | 2605510296 | 2.71 | 3.25 | |
Levier D’ejection | ||||
801 | 2607990070 | 8.45 | 10.14 | |
Câble d alimentation EU 230V 4,15m 2 x 1,0mm H05 | ||||
805 | 1607000386 | 15.71 | 18.85 | |
Jeu De Balais | ||||
810 | 2604320918 | 9.53 | 11.44 | |
Regulateur De Vitesse 230V | ||||
813 | 16072335AM | 40.61 | 48.73 | |
Carter D’engrenages | ||||
823 | 2605806868 | 81.47 | 97.76 | |
Levier De Tension | ||||
828 | 2602098024 | 5.33 | 6.40 | |
Levier A Galet | ||||
845 | 2601321911 | 13.93 | 16.72 | |
Tablette De Travail | ||||
852 | 2601098121 | 13.93 | 16.72 | |
Bouton Rotatif NOIR | ||||
854 | 2602026909 | 1.94 | 2.33 | |
Couvercle D’engrenage | ||||
860 | 2605808943 | 139.96 | 167.95 | |
Tringle De Course | ||||
866 | 1600A00H4H | 91.56 | 109.87 | |
Plaque De Base | ||||
880 | 2601099256 | 49.56 | 59.47 | |
Element Serrage | ||||
880/85 | 2602317067 | 3.31 | 3.97 | |
Tablette De Travail | ||||
881 | 2601099900 | 11.88 | 14.26 | |
Capuchon A Crans D'arret | ||||
884 | 2600590018 | 2.24 | 2.69 |
