Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601D45004 ( GSR6-25TE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

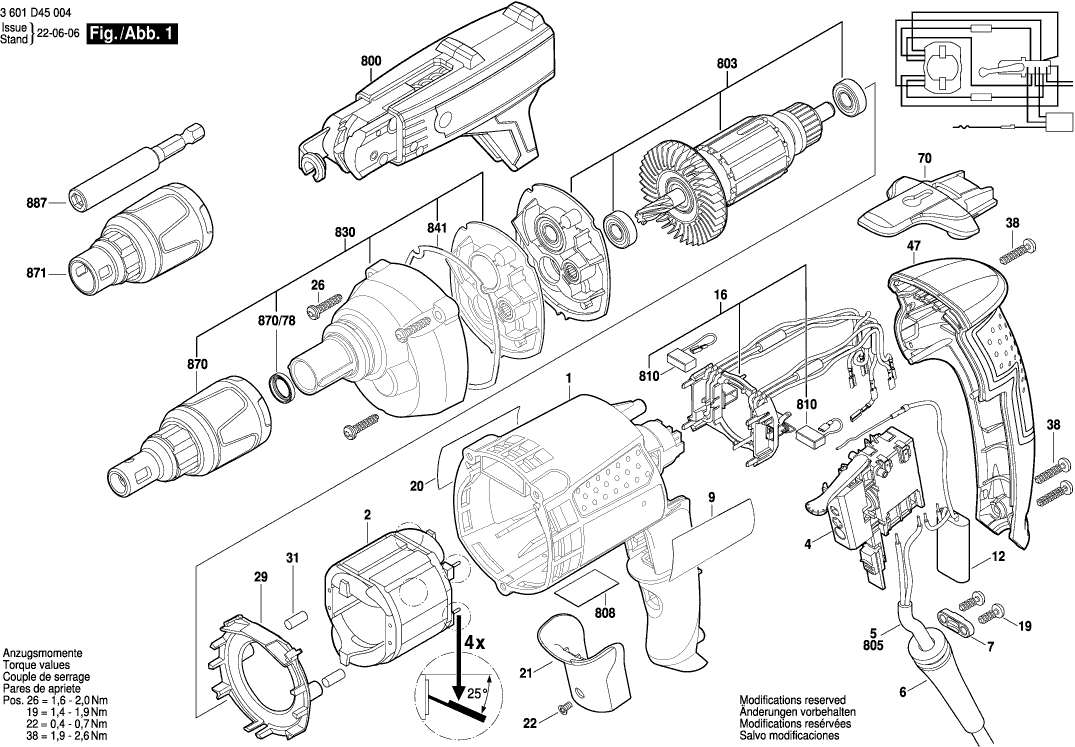

Dessins des Bosch 3601D45004 ( GSR6-25TE )


Dessins techniques 1
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3601D45004 ( GSR6-25TE )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Carter De Moteur BLEU FONCÉ
1 2605108083 23.75 28.50

Épanouissement Polaire 220-240V
2 2604220456 13.93 16.72

Commutateur
4 2607200638 36.85 44.22

Manchon Ø6,4-Ø7,2x76 MM
6 2600703017 1.94 2.33

Support De Cable
7 2601035004 1.70 2.04

Plaque De Marque
9 160111C0VY 1.94 2.33

Filtre D’antiparasitage
12 2607329151 6.54 7.85

Couronne Porte-Balais
16 2605807124 13.93 16.72

Vis A Tete Bombee Torx 4x12
19 2603490021 0.83 1.00

Plaquette Indicatrice
20 2601111965 1.18 1.42

Couvercle D’interrupteur ROUGE
21 2605500196 1.94 2.33

Vis à tête fraisée DIN 7991 M3x8-8.8
22 2910541050 0.83 1.00

Vis A Tete Bombee Torx 4x25
26 2603490024 1.18 1.42

Deflecteur D’air
29 2601328092 4.70 5.64

Tampon En Caoutchouc
31 2602391004 1.70 2.04

Vis A Tete Bombee Torx 4x20
38 2603490023 0.83 1.00

Couvercle De Carter BLEU FONCÉ
47 2605132073 10.73 12.88

Clip pour fixation sur sa
70 2601329127 3.31 3.97

Reservoir
800 2607020396 130.32 156.38

Induit 230V
803 2604011941 60.65 72.78

Câble d alimentation EU 230V 4,15m 2 x 1,0mm H05
805 1607000386 15.71 18.85

Plaque signalétique
808 160111A53H 4.10 4.92

Jeu De Balais
810 2604321943 7.58 9.10

Unite A Engrenages
830 2606200953 86.22 103.46

Unite A Engrenages
830 2606200268 67.25 80.70

Joint
841 2601015097 2.71 3.25

Butee De Profondeur
870 2600460049 12.41 14.89

joint d’étanchéité
870/78 3600290502 2.71 3.25

Butee De Profondeur
871 2600460050 12.41 14.89

Porte-Outil 1/4"
887 3603008500 11.88 14.26
