Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0601423703 (GSR6-20TE)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

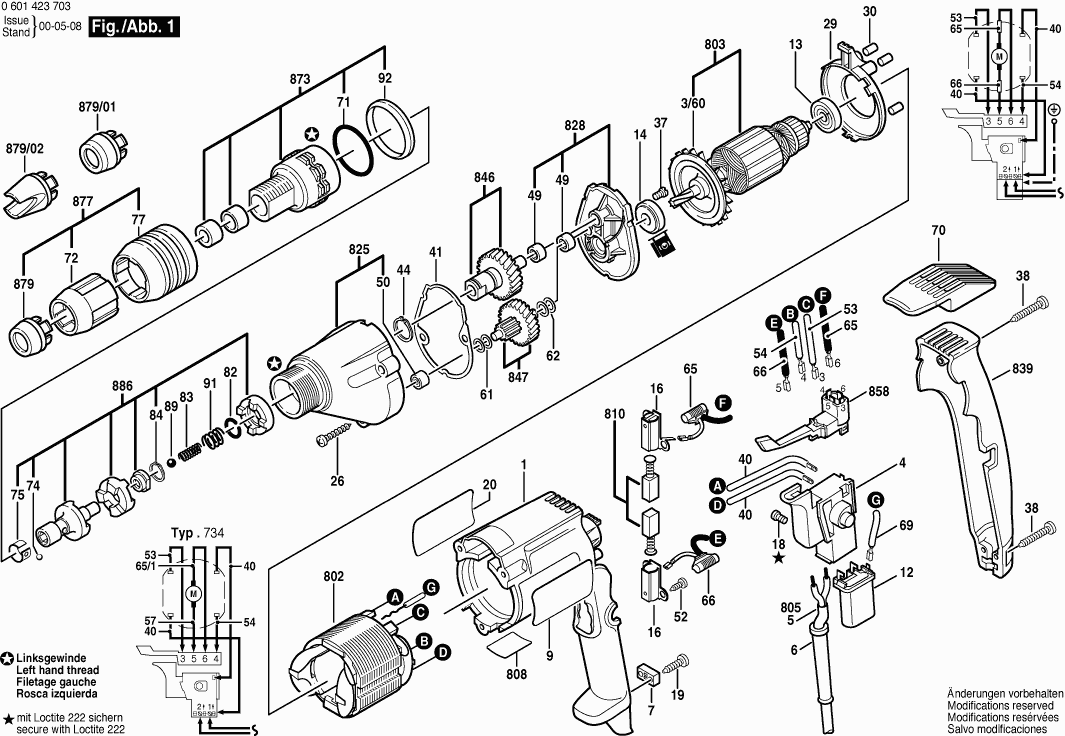

Dessins des Bosch 0601423703 (GSR6-20TE)
Liste de pièces de rechange des Bosch 0601423703 (GSR6-20TE)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 2605104332 | 15.26 | 18.31 | |
| Ventilateur | ||||
| 3/60 | 2606610029 | 2.40 | 2.88 | |
| Commutateur | ||||
| 4 | 2607200202 | 39.14 | 46.97 | |
| Manchon | ||||
| 6 | 2600703012 | 2.86 | 3.43 | |
| Support De Cable | ||||
| 7 | 2601035001 | 1.49 | 1.79 | |
| Plaque De Marque | ||||
| 9 | 2601116666 | 2.38 | 2.86 | |
| Plus disponible, pas de remplacement | ||||
| 12 | 2607329114 | |||
| Roulement A Billes | ||||
| 13 | 1900905018 | 16.79 | 20.15 | |
| Roulement A Billes | ||||
| 14 | 2600905095 | 11.37 | 13.64 | |
| Porte-Balais | ||||
| 16 | 2604337003 | 2.08 | 2.50 | |
| Vis à tête cylindrique | ||||
| 18 | 2603410001 | 1.49 | 1.79 | |
| Vis | ||||
| 19 | 2603490022 | 1.00 | 1.20 | |
| Plaquette Indicatrice | ||||
| 20 | 9920490119 | 2.87 | 3.44 | |
| Vis A Tete Bombee Torx | ||||
| 26 | 2603490025 | 1.00 | 1.20 | |
| Disque De Recouvrement | ||||
| 29 | 2601328046 | 2.52 | 3.02 | |
| Tampon En Caoutchouc | ||||
| 30 | 3602391503 | 2.08 | 2.50 | |
| Vis autotaradeuse p. défo | ||||
| 37 | 2603410048 | 1.49 | 1.79 | |
| Vis A Tete Bombee Torx | ||||
| 38 | 2603490023 | 1.00 | 1.20 | |
| Cable | ||||
| 40 | 2604448005 | 1.49 | 1.79 | |
| Joint Plat | ||||
| 41 | 3601016502 | 3.48 | 4.18 | |
| Anneau de retenue | ||||
| 44 | 2916650003 | 1.49 | 1.79 | |
| Douille à aiguilles | ||||
| 49 | 2600917004 | 3.44 | 4.13 | |
| Douille à aiguilles | ||||
| 50 | 2600914017 | 10.90 | 13.08 | |
| Vis A Tete Bombee Torx | ||||
| 52 | 2603490017 | 2.08 | 2.50 | |
| Cable De Connexion | ||||
| 53 | 2604448074 | 2.08 | 2.50 | |
| Cable De Raccordement | ||||
| 54 | 2604448100 | 1.00 | 1.20 | |
| Rondelle De Compensation | ||||
| 61 | 2600100607 | 1.49 | 1.79 | |
| Rondelle De Compensation | ||||
| 62 | 2600100628 | 1.49 | 1.79 | |
| Filtre D’antiparasitage | ||||
| 65 | 2604465086 | 5.81 | 6.97 | |
| Filtre D’antiparasitage | ||||
| 66 | 2604465097 | 5.81 | 6.97 | |
| Conducteur De Terre | ||||
| 69 | 2604448097 | 1.49 | 1.79 | |
| Clip D Appareil | ||||
| 70 | 3600690503 | 8.06 | 9.67 | |
| Joint torique | ||||
| 71 | 2600210043 | 1.32 | 1.58 | |
| Douille Entretoise | ||||
| 72 | 3600360505 | 8.06 | 9.67 | |
| Bille | ||||
| 74 | 1903230006 | 2.08 | 2.50 | |
| Porte-Billes | ||||
| 75 | 3600034504 | 2.87 | 3.44 | |
| Bague De Verrouillage | ||||
| 77 | 3600390502 | 5.27 | 6.32 | |
| Anneau élastique | ||||
| 82 | 3600200516 | 1.00 | 1.20 | |
| Ressort | ||||
| 83 | 3604613507 | 1.00 | 1.20 | |
| Anneau de retenue | ||||
| 84 | 3600118502 | 2.00 | 2.40 | |
| Bille | ||||
| 89 | 1903230011 | 2.40 | 2.88 | |
| Ressort | ||||
| 91 | 3604613506 | 1.00 | 1.20 | |
| Manchon Isolant | ||||
| 92 | 3600113506 | 1.32 | 1.58 | |
| Épanouissement Polaire | ||||
| 802 | 1604220254 | 21.30 | 25.56 | |
| Plus disponible, pas de remplacement | ||||
| 803 | 2604010739 | |||
| Câble d alimentation | ||||
| 805 | 1607000385 | 13.13 | 15.76 | |
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 810 | 2604321905 | 9.67 | 11.60 | |
| Carter D’engrenages | ||||
| 825 | 3605190526 | 39.20 | 47.04 | |
| Console Terminale | ||||
| 828 | 3605806537 | 26.62 | 31.94 | |
| Couvercle De Carter | ||||
| 839 | 2605132050 | 8.48 | 10.18 | |
| Arbre D’entrainement | ||||
| 846 | 3606120567 | 35.58 | 42.70 | |
| Arbre Dentele | ||||
| 847 | 3606319525 | 31.65 | 37.98 | |
| Commutateur | ||||
| 858 | 2607200231 | 14.94 | 17.93 | |
| Embrayage | ||||
| 873 | 3605190522 | 22.88 | 27.46 | |
| Douille | ||||
| 877 | 3600552510 | 21.73 | 26.08 | |
| Plus disponible, pas de remplacement | ||||
| 879 | 3600552507 | |||
| Plus disponible, pas de remplacement | ||||
| 879/01 | 3600552506 | |||
| Plus disponible, pas de remplacement | ||||
| 879/02 | 2607000160 | |||
| Embrayage | ||||
| 886 | 3606441503 | 65.16 | 78.19 | |
