Dessins des Bosch 3601JE1100 ( GSR18V-ECFC2 )

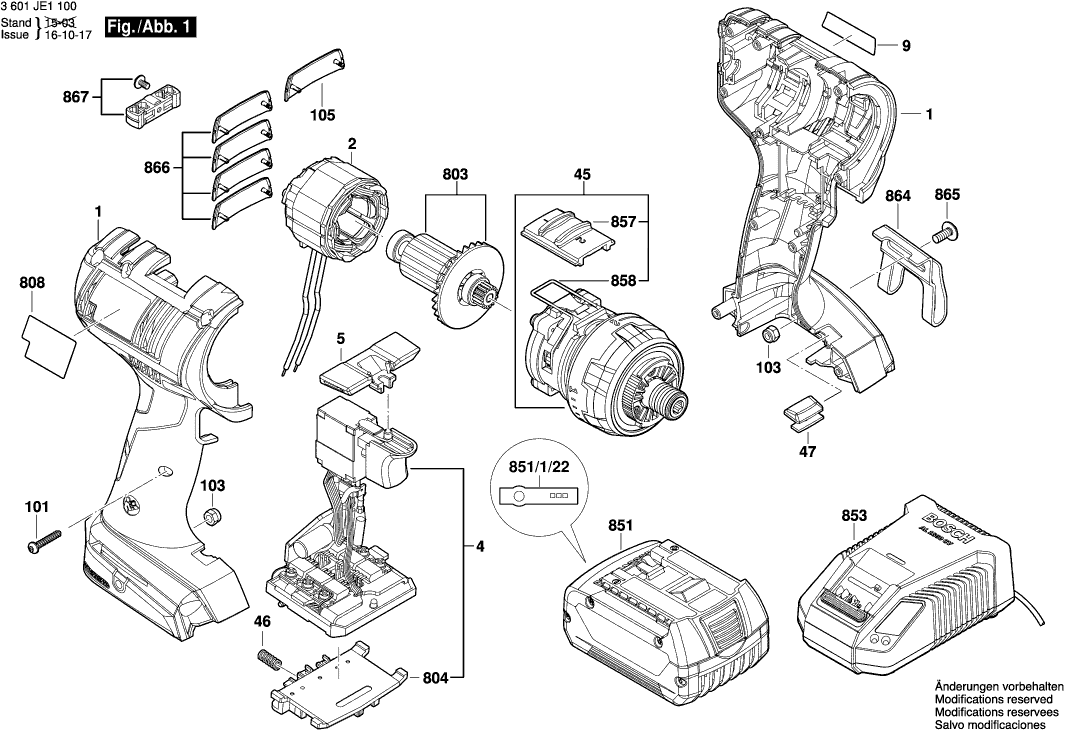

Dessins techniques 1
Cliquez pour agrandir

Dessins techniques 2
Cliquez pour agrandir

Liste de pièces de rechange des Bosch 3601JE1100 ( GSR18V-ECFC2 )

Pos. Description Prix hors TVA Prix ​​TTC
Les prix affichés incluent la TVA

Carter
1 2609101226 20.42 24.50

Stator 18V
2 1619P08583 36.85 44.22

Module Electronique
4 1600A001BG 67.25 80.70

Levier De Commande
5 2609101227 0.83 1.00

Plaque De Marque GSR 18 V-EC FC2
9 2609135298 1.94 2.33

Boitier D’engrenage
45 2609199714 91.56 109.87

Ressort De Compression
46 1609280477 1.18 1.42

Lentille
47 2609100858 1.18 1.42

Vis A Tete Bombee Torx
101 2609110353 1.70 2.04

Ecrou
103 2609110835 1.18 1.42

Clip de couleur
105 2609101409 1.18 1.42

Rotor 14,4-18V
803 2609199671 40.61 48.73

Porte-Contact
804 1609280478 9.53 11.44

Plaque signalétique
808 1600A00YZ9 1.94 2.33

Bloc D Accus
851 1607A350M0 91.56 109.87

Bloc D Accus BBS MR 18V, 4,0Ah, 47 S
851 2607336815 91.56 109.87

Etiquette Adhesive
851/1/22 2601115537 1.18 1.42

Chargeur Rapide AUS 240/10,8-18V, 30 MIN
853 2607225325 113.29 135.95

Chargeur GB 230/10,8-18V, 30 42 S
853 2607225923 113.29 135.95

Chargeur EU 230/14,4-18V, 30 40 S
853 2607225321 55.25 66.30

Poignee Auxiliaire
854 160202508X 13.93 16.72

Poignee Auxiliaire
854/120 160202507H 8.45 10.14

Collier De Serrage Ø50 MM
854/124 1611316021 2.24 2.69

Vis A Tete Rectangulaire M8x40 MM
854/125 1613490002 3.31 3.97

Support De Fixation
854/802 1617000475 7.58 9.10

Poussoir De Commutation
857 2609101293 1.70 2.04

Ressort D’actionnement
858 2609111078 0.83 1.00

Mandrin de perceuse
860 2609199634 81.47 97.76

Renvoi d’angle
861 2609199635 81.47 97.76

Adaptateur excentré
862 2609199636 81.47 97.76

Garniture
863 2609199816 130.32 156.38

Clip D Appareil
864 2609110956 5.83 7.00

Vis
865 2609110834 1.18 1.42

Clip de couleur
866 2609199746 1.18 1.42

Porte-Foret
867 2609199748 1.70 2.04
