Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601D91300 (GSN90-34-DK)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

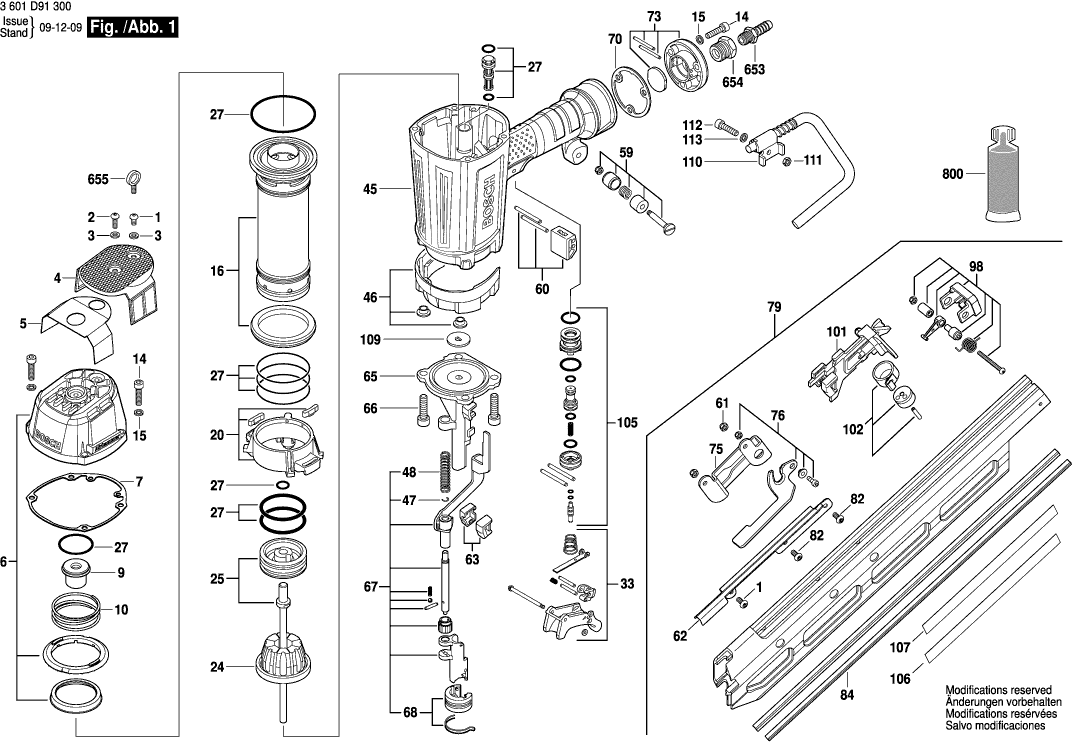

Dessins des Bosch 3601D91300 (GSN90-34-DK)
Liste de pièces de rechange des Bosch 3601D91300 (GSN90-34-DK)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Vis | ||||
| 1 | 2610001663 | 1.49 | 1.79 | |
| Vis | ||||
| 2 | 2610001664 | 1.00 | 1.20 | |
| Disque Antagoniste | ||||
| 3 | 2610001665 | 1.00 | 1.20 | |
| Plaque De Recouvrement | ||||
| 4 | 2610001666 | 27.81 | 33.37 | |
| Joint compressible | ||||
| 5 | 2610001667 | 6.73 | 8.08 | |
| Couvercle De Cylindre | ||||
| 6 | 2610001668 | 80.26 | 96.31 | |
| Joint compressible | ||||
| 7 | 2610001669 | 14.94 | 17.93 | |
| Butee Elastique | ||||
| 9 | 2610001670 | 7.46 | 8.95 | |
| Ressort De Compression | ||||
| 10 | 2610001671 | 4.94 | 5.93 | |
| Vis | ||||
| 14 | 2610001673 | 2.40 | 2.88 | |
| Rondelle | ||||
| 15 | 2610001674 | 2.08 | 2.50 | |
| Cylindre A Piston | ||||
| 16 | 2610001675 | 122.80 | 147.36 | |
| Support De Cylindre | ||||
| 20 | 2610001676 | 18.94 | 22.73 | |
| Butee Elastique | ||||
| 24 | 2610001677 | 58.03 | 69.64 | |
| Piston | ||||
| 25 | 2610005242 | 173.95 | 208.74 | |
| Joint torique | ||||
| 27 | 2610001679 | 18.94 | 22.73 | |
| Trigger | ||||
| 33 | 2610001680 | 18.94 | 22.73 | |
| Carter | ||||
| 45 | 2610001682 | 173.95 | 208.74 | |
| Recouvrement | ||||
| 46 | 2610001683 | 23.90 | 28.68 | |
| Ressort-Etrier | ||||
| 47 | 2610001684 | 1.00 | 1.20 | |
| Clavette Creuse | ||||
| 48 | 2610005243 | 2.08 | 2.50 | |
| Moyeu | ||||
| 59 | 2610005244 | 27.81 | 33.37 | |
| Chariot De Guidage | ||||
| 60 | 2610001687 | 6.73 | 8.08 | |
| Ecrou De Calage | ||||
| 61 | 2610005245 | 1.00 | 1.20 | |
| Couverture du magasin | ||||
| 62 | 2610005246 | 14.94 | 17.93 | |
| Coussin De Caoutchouc | ||||
| 63 | 2610005247 | 6.73 | 8.08 | |
| Nez | ||||
| 65 | 2610005248 | 173.95 | 208.74 | |
| Vis | ||||
| 66 | 2610001692 | 2.40 | 2.88 | |
| Elément de contact | ||||
| 67 | 2610005249 | 110.30 | 132.36 | |
| Enveloppe De Protection | ||||
| 68 | 2610001694 | 6.73 | 8.08 | |
| Joint compressible | ||||
| 70 | 2610001695 | 4.18 | 5.02 | |
| Capot | ||||
| 73 | 2610001696 | 23.90 | 28.68 | |
| Equerre De Fixation | ||||
| 75 | 2610005250 | 21.30 | 25.56 | |
| Levier De Declenchement | ||||
| 76 | 2610001698 | 16.79 | 20.15 | |
| Cartouche de clous | ||||
| 79 | 2610005251 | 314.42 | 377.30 | |
| Vis | ||||
| 82 | 2610005252 | 1.00 | 1.20 | |
| Baguette D’usure | ||||
| 84 | 2610005254 | 18.94 | 22.73 | |
| Pièce de serrage | ||||
| 98 | 2610005255 | 27.81 | 33.37 | |
| Suiveur | ||||
| 101 | 2610005256 | 39.14 | 46.97 | |
| Ressort de pilon | ||||
| 102 | 2610001705 | 16.79 | 20.15 | |
| Trigger | ||||
| 105 | 2610001706 | 14.94 | 17.93 | |
| Plaque signalétique | ||||
| 106 | 1601118S44 | 2.40 | 2.88 | |
| Note D’avertissement | ||||
| 107 | 2610011089 | 2.40 | 2.88 | |
| Plaque De Plombage | ||||
| 109 | 2610005259 | 2.40 | 2.88 | |
| Crochet | ||||
| 110 | 2610008549 | 16.79 | 20.15 | |
| Ecrou De Calage | ||||
| 111 | 2610005245 | 1.00 | 1.20 | |
| Vis | ||||
| 112 | 2610006326 | 1.00 | 1.20 | |
| Rondelle | ||||
| 113 | 2610005312 | 1.00 | 1.20 | |
| Raccord | ||||
| 653 | 1600A00080 | 8.35 | 10.02 | |
| Corps De Boulon A Oeil | ||||
| 655 | 2610011088 | 5.81 | 6.97 | |
| Graisse | ||||
| 800 | 2610005257 | 7.46 | 8.95 | |
