Dessins techniques et pièces de rechange Bosch GSM 200 D

Type exact:
0 601 277 203
0 601 277 203

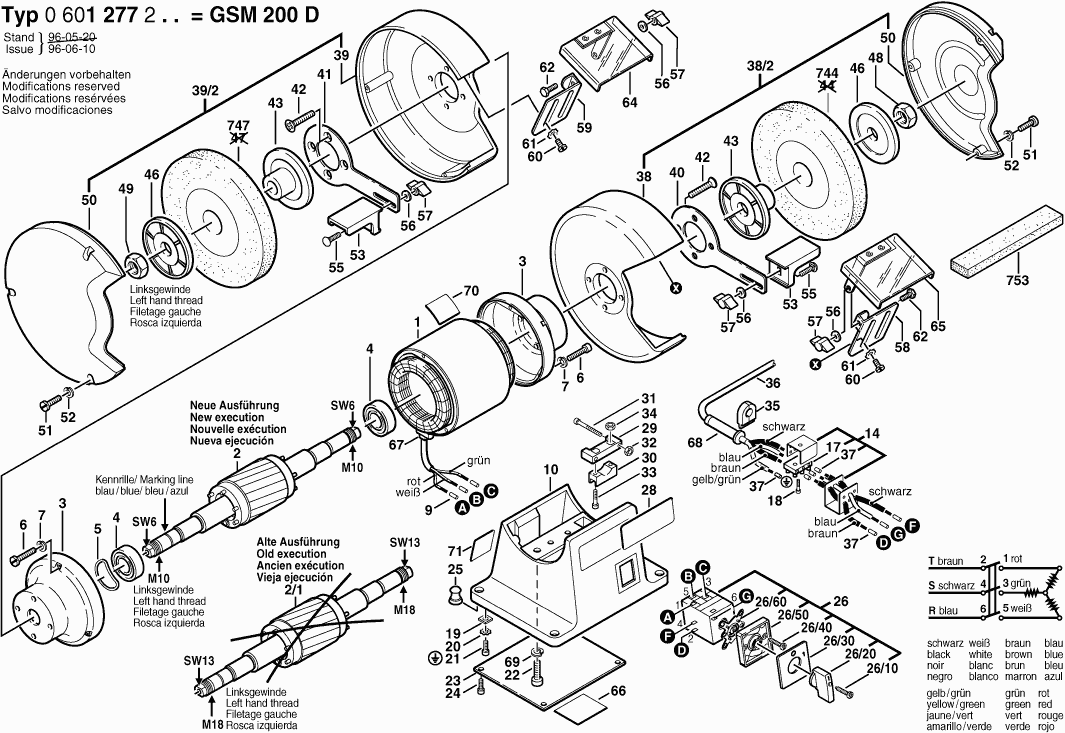

Dessins des BOSCH 0601277203 ( GSM200D )
Liste de pièces de rechange des BOSCH 0601277203 ( GSM200D )
Sur cette page, vous pouvez ajouter des pièces de rechange à votre panier en sélectionnant la quantité désirée et en cliquant sur le bouton derrière. Si vous avez terminé votre sélection, veuillez activer le bouton "Votre panier" en bas de la page. Les prix mentionnés ci-dessous sont TTC. Le montant exact de la TVA est calculé dans le panier en fonction du pays dans lequel vous souhaitez recevoir le colis.
Stator 230V | ||||
1 | 1609203284 | Stator 230V | € 112.33 | |
Rotor 230V | ||||
2 | 1609203649 | Rotor 230V | € 60.85 | |
Palier | ||||
3 | 1609203298 | Palier | € 22.31 | |
Roulement A Billes Rigide 20x42x12 | ||||
4 | 1900905124 | Roulement A Billes Rigide 20x42x12 | € 67.85 | |
Rondelle Ondulee | ||||
5 | 1609203230 | Rondelle Ondulee | € 1.34 | |
Vis à tête cylindrique DIN 84-BM5x30-5.8 | ||||
6 | 2910011166 | Vis à tête cylindrique DIN 84-BM5x30-5.8 | € 1.00 | |
Rondelle élastique DIN 128-A5-FST | ||||
7 | 2916690004 | Rondelle élastique DIN 128-A5-FST | € 1.34 | |
Épuisé | ||||
9 | 1609203247 | Épuisé | ||
Plaque D’embase | ||||
10 | 1609203226 | Plaque D’embase | € 36.43 | |
Épuisé | ||||
14 | 1609203287 | Épuisé | ||
Épuisé | ||||
17 | 1609203290 | Épuisé | ||
Épuisé | ||||
18 | 2910011058 | Épuisé | ||
Plaque De Serrage | ||||
19 | 1609203238 | Plaque De Serrage | € 1.34 | |
Rondelle A Dents DIN 6797-A4,3-FST | ||||
20 | 2916030006 | Rondelle A Dents DIN 6797-A4,3-FST | € 1.00 | |
Épuisé | ||||
21 | 2910001118 | Épuisé | ||
Épuisé | ||||
22 | 2910022197 | Épuisé | ||
Vanne De Fond | ||||
23 | 1609203239 | Vanne De Fond | € 5.10 | |
Vis à tête cylindrique DIN 84-AM4x10-5.8 | ||||
24 | 2910011120 | Vis à tête cylindrique DIN 84-AM4x10-5.8 | € 1.00 | |
Pied En Caoutchouc | ||||
25 | 1609203240 | Pied En Caoutchouc | € 1.34 | |
Commutateur Rotatif | ||||
26 | 1609203291 | Commutateur Rotatif | € 49.76 | |
Plaque De Marque | ||||
28 | 1601118396 | Plaque De Marque | € 2.40 | |
Plaque De Serrage | ||||
29 | 1609203243 | Plaque De Serrage | € 1.34 | |
Épuisé | ||||
30 | 1609203244 | Épuisé | ||
Épuisé | ||||
31 | 2910011064 | Épuisé | ||
Ecrou Hex DIN 934-M 3-m-8 | ||||
32 | 2915011003 | Ecrou Hex DIN 934-M 3-m-8 | € 1.00 | |
Vis à tête cylindrique DIN 84-AM4x20-8.8 | ||||
33 | 2910021130 | Vis à tête cylindrique DIN 84-AM4x20-8.8 | € 1.00 | |
Ecrou Hex DIN 934 -M4-m-8 | ||||
34 | 2915011005 | Ecrou Hex DIN 934 -M4-m-8 | € 1.00 | |
Traversee De Cable | ||||
35 | 1609203245 | Traversee De Cable | € 1.34 | |
Câble d alimentation | ||||
36 | 1609203292 | Câble d alimentation | € 19.27 | |
Épuisé | ||||
37 | 1609203247 | Épuisé | ||
Capot De Protection | ||||
38 | 1609203278 | Capot De Protection | € 45.14 | |
Capot De Protection | ||||
38 | 1609203642 | Capot De Protection | € 60.85 | |
Capot De Protection | ||||
38/2 | 1609203643 | Capot De Protection | € 49.76 | |
Capot De Protection | ||||
39 | 1609203279 | Capot De Protection | € 45.14 | |
Capot De Protection | ||||
39 | 1609203644 | Capot De Protection | € 60.85 | |
Capot De Protection | ||||
39/2 | 1609203645 | Capot De Protection | € 60.85 | |
Support De Jonction | ||||
40 | 1609203276 | Support De Jonction | € 5.10 | |
Support De Jonction | ||||
41 | 1609203302 | Support De Jonction | € 5.10 | |
Vis à tête fraisée DIN 965-M6x25-8.8-Z | ||||
42 | 2912341203 | Vis à tête fraisée DIN 965-M6x25-8.8-Z | € 1.00 | |
Bride De Fixation | ||||
43 | 1609203252 | Bride De Fixation | € 7.34 | |
Contre-Bride Ø18 MM | ||||
46 | 1609203253 | Contre-Bride Ø18 MM | € 6.00 | |
Contre-Bride Ø 10 MM | ||||
46 | 1609203640 | Contre-Bride Ø 10 MM | € 6.74 | |
Ecrou Hex DIN 934 M18-8-A | ||||
48 | 2915011014 | Ecrou Hex DIN 934 M18-8-A | € 1.00 | |
Ecrou Hex M18 FILET À GAUCHE | ||||
49 | 1609203299 | Ecrou Hex M18 FILET À GAUCHE | € 1.34 | |
Ecrou Hex M10 | ||||
49 | 1609203621 | Ecrou Hex M10 | € 1.34 | |
Protection Laterale | ||||
50 | 1609203647 | Protection Laterale | € 67.85 | |
Vis à tête cylindrique DIN 84-AM4x16-8.8 | ||||
51 | 2910021126 | Vis à tête cylindrique DIN 84-AM4x16-8.8 | € 1.00 | |
Rondelle élastique B 4 DIN 127 | ||||
52 | 2916681005 | Rondelle élastique B 4 DIN 127 | € 1.00 | |
Cale D’appui | ||||
53 | 1609203300 | Cale D’appui | € 7.34 | |
Boulon A Tete Bombee DIN 603-M6x20 | ||||
55 | 2910281201 | Boulon A Tete Bombee DIN 603-M6x20 | € 1.00 | |
Rondelle plate DIN 433-6,4-ST 50 | ||||
56 | 2916011013 | Rondelle plate DIN 433-6,4-ST 50 | € 1.00 | |
Ecrou A Oreilles | ||||
57 | 1609203258 | Ecrou A Oreilles | € 2.86 | |
Tole De Protection | ||||
58 | 1609203259 | Tole De Protection | € 6.74 | |
Tole De Protection | ||||
59 | 1609203260 | Tole De Protection | € 2.10 | |
Épuisé | ||||
60 | 2910021152 | Épuisé | ||
Épuisé | ||||
61 | 2916060006 | Épuisé | ||
Vis Tête Hexagonale ISO-4017-M6x14-5.6 | ||||
62 | 2911051195 | Vis Tête Hexagonale ISO-4017-M6x14-5.6 | € 1.00 | |
Verre Protecteur | ||||
64 | 1609203261 | Verre Protecteur | € 13.33 | |
Verre Protecteur | ||||
65 | 1609203295 | Verre Protecteur | € 13.33 | |
Plaquette Indicatrice | ||||
66 | 1601118386 | Plaquette Indicatrice | € 3.46 | |
Épuisé | ||||
67 | 1609203293 | Épuisé | ||
Manchon | ||||
68 | 1609203296 | Manchon | € 1.34 | |
Épuisé | ||||
69 | 2916690005 | Épuisé | ||
Plaquette Indicatrice | ||||
70 | 1601118388 | Plaquette Indicatrice | € 3.46 | |
Plaque signalétique | ||||
71 | 1601118393 | Plaque signalétique | € 2.40 | |
Meule Ø200x25x32MM, C 50 | ||||
744 | 2608600106 | Meule Ø200x25x32MM, C 50 | € 46.52 | |
Meule Ø200x25x32 MM, A 36 | ||||
744 | 2608600111 | Meule Ø200x25x32 MM, A 36 | € 45.21 | |
Meule Ø200x25x32 MM, A 60 | ||||
747 | 2608600112 | Meule Ø200x25x32 MM, A 60 | € 33.91 | |
Épuisé | ||||
753 | 1607929000 | Épuisé |
