Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601HB1000 ( GSI14-CE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

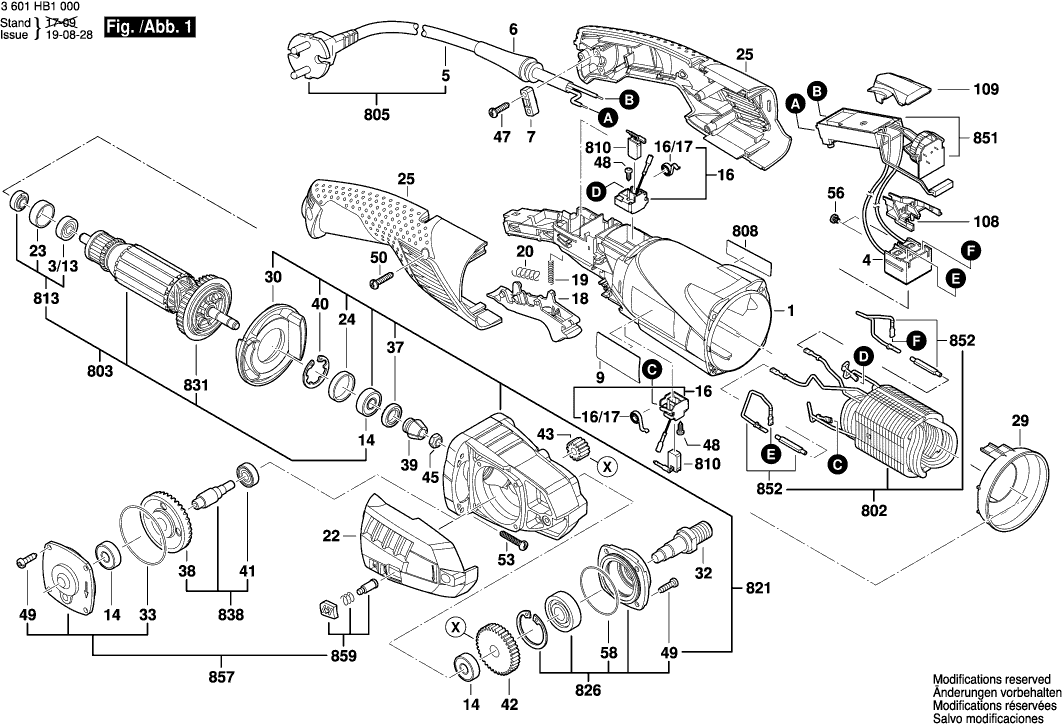

Dessins des Bosch 3601HB1000 ( GSI14-CE )
Liste de pièces de rechange des Bosch 3601HB1000 ( GSI14-CE )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur BLEU | ||||
| 1 | 1605108255 | 12.41 | 14.89 | |
| Roulement A Billes 7x19x6 | ||||
| 3/13 | 2600905032 | 4.10 | 4.92 | |
| Commutateur | ||||
| 4 | 1607200155 | 11.88 | 14.26 | |
| Manchon Ø7,3-Ø8,6x67 MM | ||||
| 6 | 1600703031 | 1.94 | 2.33 | |
| Support De Cable | ||||
| 7 | 2601035001 | 1.18 | 1.42 | |
| Plaque De Marque GSI 14-CE | ||||
| 9 | 3601110570 | 2.24 | 2.69 | |
| Roulement A Billes Rigide 8x22x7 | ||||
| 14 | 1600905032 | 4.70 | 5.64 | |
| Porte-Balais | ||||
| 16 | 1601323025 | 2.71 | 3.25 | |
| Ressort Spiral | ||||
| 16/17 | 1604652013 | 1.18 | 1.42 | |
| Curseur De Reglage | ||||
| 18 | 1602319024 | 1.70 | 2.04 | |
| Ressort De Compression | ||||
| 19 | 1604611041 | 1.18 | 1.42 | |
| Ressort De Compression | ||||
| 20 | 3604611039 | 1.18 | 1.42 | |
| Capot | ||||
| 22 | 1605500281 | 4.70 | 5.64 | |
| Bague En Caoutchouc | ||||
| 23 | 1600206036 | 1.18 | 1.42 | |
| Bague En Caoutchouc | ||||
| 24 | 1600206025 | 1.70 | 2.04 | |
| Poignée | ||||
| 25 | 1600A01N0J | 10.73 | 12.88 | |
| Deflecteur D’air | ||||
| 29 | 1600591025 | 1.94 | 2.33 | |
| Deflecteur D’air | ||||
| 30 | 1600591014 | 1.94 | 2.33 | |
| Broche De Rectifieuse | ||||
| 32 | 1619P07906 | 13.93 | 16.72 | |
| Joint torique 46,0x1,1 MM | ||||
| 33 | 1600210035 | 1.18 | 1.42 | |
| Bague D’etancheite | ||||
| 37 | 1600290016 | 1.94 | 2.33 | |
| Couronne D’angle | ||||
| 38 | 1619P07918 | 33.45 | 40.14 | |
| Roue Conique | ||||
| 39 | 1619P07919 | 23.75 | 28.50 | |
| Etrier D’arret | ||||
| 40 | 1600119011 | 1.70 | 2.04 | |
| ROULEMENT À BILLES OSC 18 | ||||
| 41 | 2600905072 | 5.33 | 6.40 | |
| Roulement A Billes 7x19x6 | ||||
| 41 | 2600905032 | 4.10 | 4.92 | |
| Roue Cylindrique | ||||
| 42 | 1619P07911 | 20.42 | 24.50 | |
| Roue Cylindrique | ||||
| 43 | 1619P07912 | 20.42 | 24.50 | |
| Ecrou Hex M7, SW10 | ||||
| 45 | 1603300016 | 1.18 | 1.42 | |
| Vis 4x16 | ||||
| 47 | 2603490022 | 0.83 | 1.00 | |
| Vis A Tete Bombee 3x10 ST | ||||
| 48 | 1613435034 | 0.83 | 1.00 | |
| Vis autotaradeuse p. défo M4x16 | ||||
| 49 | 2914491410 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx 4x20 | ||||
| 50 | 2603490023 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx | ||||
| 53 | 1603435078 | 0.83 | 1.00 | |
| Vis A Tete Bombee | ||||
| 56 | 1603415004 | 1.18 | 1.42 | |
| Joint torique 39,0x1,1 MM | ||||
| 58 | 1619P07915 | 0.83 | 1.00 | |
| Capot | ||||
| 108 | 1600A00XC4 | 1.18 | 1.42 | |
| Couvercle NOIR | ||||
| 109 | 1605500263 | 3.31 | 3.97 | |
| Poignee Auxiliaire M10 | ||||
| 640 | 16020250A1 | 11.88 | 14.26 | |
| Fixation | ||||
| 650/1 | 1600A000Z1 | 15.71 | 18.85 | |
| Clavette Parallele | ||||
| 650/3 | 1902300297 | 1.18 | 1.42 | |
| Tournevis Hexagonal 4x95 | ||||
| 650/6 | 1619P01598 | 1.94 | 2.33 | |
| Porte-Cles | ||||
| 650/7 | 3602311050 | 1.70 | 2.04 | |
| Capot De Protection | ||||
| 651 | 1605500283 | 49.56 | 59.47 | |
| Épanouissement Polaire 220-240V | ||||
| 802 | 1604220417 | 26.84 | 32.21 | |
| Induit Avec Ventilateur 230V | ||||
| 803 | 1604010A23 | 60.65 | 72.78 | |
| Câble d alimentation | ||||
| 805 | 1607000391 | 13.93 | 16.72 | |
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 1.94 | 2.33 | |
| Jeu De Balais | ||||
| 810 | 1607014176 | 10.73 | 12.88 | |
| Jeu De Pieces | ||||
| 813 | 1607000378 | 5.33 | 6.40 | |
| Carter D’engrenages | ||||
| 821 | 3607031742 | 113.29 | 135.95 | |
| Flasque De Palier | ||||
| 826 | 3607031743 | 55.25 | 66.30 | |
| Ventilateur | ||||
| 831 | 1606610132 | 1.70 | 2.04 | |
| Couronne D’angle | ||||
| 838 | 1619P09080 | 49.56 | 59.47 | |
| Regulateur De Vitesse | ||||
| 851 | 1607233256 | 91.56 | 109.87 | |
| Cable De Connexion | ||||
| 852 | 1604448025 | 1.70 | 2.04 | |
| Couvercle D’engrenage | ||||
| 857 | 1619P09079 | 13.93 | 16.72 | |
| Ensemble de boutons-poussoirs | ||||
| 859 | 1619P09082 | 1.70 | 2.04 | |
| Galet De Guidage | ||||
| 864 | 3607031745 | 55.25 | 66.30 | |
| Vis Sans Fin | ||||
| 866 | 3607031737 | 67.25 | 80.70 | |
