Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3611C22000 ( GSH7VC )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

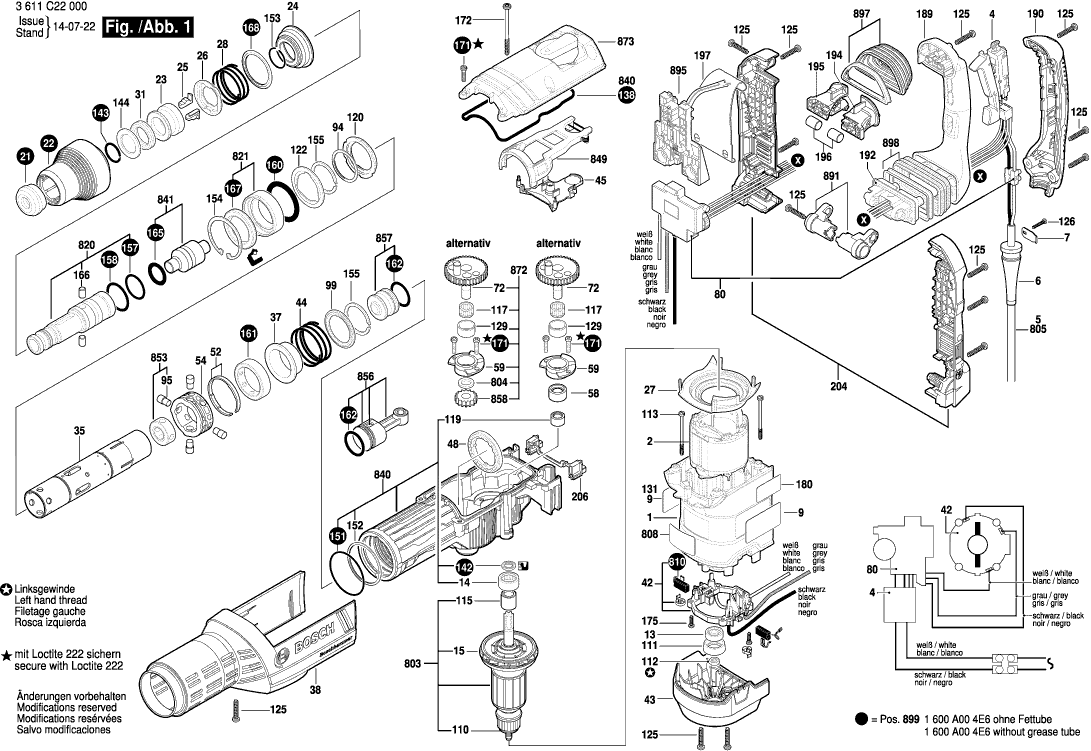

Dessins des Bosch 3611C22000 ( GSH7VC )
Liste de pièces de rechange des Bosch 3611C22000 ( GSH7VC )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1615108165 | 26.84 | 32.21 | |
| Épanouissement Polaire 220-240V | ||||
| 2 | 1614220124 | 26.84 | 32.21 | |
| Commutateur | ||||
| 4 | 1617200130 | 33.45 | 40.14 | |
| Manchon Ø9,7-Ø12x89 MM | ||||
| 6 | 1610703053 | 1.94 | 2.33 | |
| Collier De Fixation | ||||
| 7 | 1601302018 | 1.18 | 1.42 | |
| Plaque De Marque | ||||
| 9 | 160111A48C | 2.71 | 3.25 | |
| Roulement A Billes Rigide 8x24x8 | ||||
| 13 | 1610900026 | 9.53 | 11.44 | |
| ROULEMENT À AIGUILLES | ||||
| 14 | 1610910096 | 18.19 | 21.83 | |
| Ventilateur | ||||
| 15 | 1616610109 | 12.41 | 14.89 | |
| Bouchon de protection | ||||
| 21 | 1610508038 | 5.83 | 7.00 | |
| Manchon De Protection | ||||
| 22 | 1610591051 | 8.45 | 10.14 | |
| Douille de butée | ||||
| 23 | 1610520006 | 13.93 | 16.72 | |
| Douille à collet | ||||
| 24 | 1610500025 | 7.58 | 9.10 | |
| Corps D’arret | ||||
| 25 | 1612300027 | 8.45 | 10.14 | |
| Disque d'indexation | ||||
| 26 | 1600A019WL | 2.24 | 2.69 | |
| Deflecteur D’air | ||||
| 27 | 160059105C | 1.94 | 2.33 | |
| Ressort De Compression | ||||
| 28 | 1614621010 | 3.31 | 3.97 | |
| Bague D’amortissement | ||||
| 31 | 1610290129 | 5.33 | 6.40 | |
| Tube De Marteau | ||||
| 35 | 1615806249 | 101.94 | 122.33 | |
| Douille De Commande | ||||
| 37 | 1610322018 | 5.83 | 7.00 | |
| Capot de recouvrement | ||||
| 38 | 1615190177 | 26.84 | 32.21 | |
| Porte-Balais | ||||
| 42 | 1614336090 | 40.61 | 48.73 | |
| Capuchon De Balais | ||||
| 43 | 1615500435 | 8.45 | 10.14 | |
| Ressort De Compression | ||||
| 44 | 1614621020 | 1.94 | 2.33 | |
| Element Serre-Piece | ||||
| 45 | 1610591052 | 1.70 | 2.04 | |
| Anneau De Fil Jarretier | ||||
| 48 | 1619990186 | 5.83 | 7.00 | |
| Segment de retenue | ||||
| 52 | 1610224015 | 0.83 | 1.00 | |
| Entretoises | ||||
| 54 | 1600A019Z4 | 2.24 | 2.69 | |
| Douille d’arrêt | ||||
| 58 | 1600A0014J | 4.70 | 5.64 | |
| Support De Palier | ||||
| 59 | 1615805074 | 7.58 | 9.10 | |
| Roue Dentee A Excentrique | ||||
| 72 | 1616317090 | 67.25 | 80.70 | |
| Regulateur De Vitesse | ||||
| 80 | 16072335R4 | 60.65 | 72.78 | |
| Regulateur De Vitesse | ||||
| 80 | 16072335R3 | 57.10 | 68.52 | |
| Poignee Auxiliaire | ||||
| 84 | 1602025081 | 15.71 | 18.85 | |
| Piece De Serrage | ||||
| 85 | 1600A008BL | 1.70 | 2.04 | |
| Vis Tête Hexagonale | ||||
| 86 | 2911021267 | 2.71 | 3.25 | |
| Bouton Etoile | ||||
| 88 | 1619P16922 | 5.50 | 6.60 | |
| Rondelle D’appui | ||||
| 94 | 1610290111 | 1.70 | 2.04 | |
| Goujon D’entrainement | ||||
| 95 | 1613120023 | 3.31 | 3.97 | |
| Bague D’appui | ||||
| 99 | 1600220029 | 2.24 | 2.69 | |
| joint d’étanchéité | ||||
| 110 | 1610190073 | 0.83 | 1.00 | |
| Coussinet | ||||
| 111 | 1610290046 | 1.94 | 2.33 | |
| Ecrou Hex | ||||
| 112 | 1613300007 | 1.18 | 1.42 | |
| Vis à Tôle B 4,8x68 MM | ||||
| 113 | 1613412001 | 1.18 | 1.42 | |
| Coussinet | ||||
| 115 | 1610300086 | 4.70 | 5.64 | |
| Couronne D’aiguilles | ||||
| 117 | 1610913023 | 13.93 | 16.72 | |
| Roulement A Aiguilles | ||||
| 119 | 1610910081 | 11.88 | 14.26 | |
| Douille D’ecartement | ||||
| 120 | 1610190080 | 9.53 | 11.44 | |
| Bague Entretoise | ||||
| 122 | 1610290128 | 5.83 | 7.00 | |
| Vis A Tete Bombee Torx | ||||
| 125 | 1613435040 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx 4x20 | ||||
| 126 | 2603490023 | 0.83 | 1.00 | |
| Coussinet | ||||
| 129 | 1610300080 | 3.31 | 3.97 | |
| Plaquette Indicatrice | ||||
| 131 | 161111A082 | 1.94 | 2.33 | |
| Joint | ||||
| 138 | 1611015064 | 5.33 | 6.40 | |
| Bague D’etancheite | ||||
| 142 | 1610290112 | 3.31 | 3.97 | |
| Anneau élastique | ||||
| 143 | 1614601072 | 1.70 | 2.04 | |
| Rondelle D’appui | ||||
| 144 | 1610103025 | 2.71 | 3.25 | |
| Joint torique | ||||
| 151 | 1610210222 | 0.83 | 1.00 | |
| Anneau élastique | ||||
| 152 | 1614601073 | 1.18 | 1.42 | |
| Anneau élastique DIN 7993 A 30 | ||||
| 153 | 2916540017 | 1.18 | 1.42 | |
| Anneau de retenue DIN 472 62x2 MM | ||||
| 154 | 2916660027 | 3.31 | 3.97 | |
| Anneau élastique | ||||
| 155 | 1614601074 | 1.18 | 1.42 | |
| Joint torique 33,0x2,0 MM | ||||
| 157 | 1610210103 | 1.94 | 2.33 | |
| Joint torique | ||||
| 158 | 1610210224 | 0.83 | 1.00 | |
| Joint torique | ||||
| 160 | 1610210246 | 1.18 | 1.42 | |
| Bague D’amortissement | ||||
| 161 | 1610210227 | 6.54 | 7.85 | |
| Joint torique | ||||
| 162 | 1600210080 | 1.94 | 2.33 | |
| joint d’étanchéité | ||||
| 165 | 1610290125 | 8.45 | 10.14 | |
| Rouleau Cylindrique | ||||
| 166 | 1613200020 | 1.94 | 2.33 | |
| Bague D’etancheite | ||||
| 167 | 161029012A | 3.31 | 3.97 | |
| Levre D’etancheite | ||||
| 168 | 1610206027 | 1.94 | 2.33 | |
| Vis bombée Torx CBX | ||||
| 171 | 1613414026 | 1.70 | 2.04 | |
| Vis A Tete Bombee Torx | ||||
| 172 | 1613435041 | 1.18 | 1.42 | |
| Vis A Tete Bombee Torx 4x12 | ||||
| 175 | 2603490021 | 0.83 | 1.00 | |
| Poignee | ||||
| 189 | 1615133038 | 11.88 | 14.26 | |
| Poignee Couvercle | ||||
| 190 | 1615500438 | 12.41 | 14.89 | |
| raccord poignée carter | ||||
| 192 | 1614611028 | 4.70 | 5.64 | |
| Plaque Vissee | ||||
| 194 | 1610099018 | 1.70 | 2.04 | |
| Plaque Vissee | ||||
| 195 | 1610099019 | 1.70 | 2.04 | |
| Tampon En Caoutchouc | ||||
| 196 | 1610026004 | 0.83 | 1.00 | |
| Ressort A Lame | ||||
| 197 | 1616232000 | 8.45 | 10.14 | |
| Arriere De Boitier | ||||
| 204 | 1615102162 | 15.71 | 18.85 | |
| Regle D’arret | ||||
| 206 | 1612386006 | 0.83 | 1.00 | |
| Tube de Graisse 30 ML | ||||
| 661 | 1615430010 | 5.33 | 6.40 | |
| Coffret De Transport | ||||
| 691 | 161543851A | 40.61 | 48.73 | |
| Induit 230V | ||||
| 803 | 1614010267 | 168.86 | 202.63 | |
| Rondelle De Butee | ||||
| 804 | 1610190027 | 4.70 | 5.64 | |
| Câble d alimentation | ||||
| 805 | 1617000723 | 23.75 | 28.50 | |
| Plaque signalétique | ||||
| 808 | 160111A3H5 | 1.94 | 2.33 | |
| Jeu De Balais | ||||
| 810 | 1617000A50 | 23.75 | 28.50 | |
| Porte-Outil | ||||
| 820 | 1618597102 | 113.29 | 135.95 | |
| Palier-Glisseur | ||||
| 821 | 1610508058 | 23.75 | 28.50 | |
| Boitier D’etande | ||||
| 840 | 1607000C38 | 168.86 | 202.63 | |
| Percuteur | ||||
| 841 | 1617000A4R | 49.56 | 59.47 | |
| Fourchette De Commande | ||||
| 849 | 1617000A31 | 5.83 | 7.00 | |
| Douille De Guidage | ||||
| 853 | 1610231004 | 23.75 | 28.50 | |
| Piston De Marteau | ||||
| 856 | 1617000A32 | 44.82 | 53.78 | |
| Frappeur | ||||
| 857 | 1617000A33 | 23.75 | 28.50 | |
| Roue Cylindrique | ||||
| 858 | 1616317620 | 10.73 | 12.88 | |
| Excentrique | ||||
| 872 | 1617000A35 | 81.47 | 97.76 | |
| Couvercle De Carter | ||||
| 873 | 1617000A4S | 67.25 | 80.70 | |
| Vis Tête Hexagonale | ||||
| 883 | 1613490019 | 1.94 | 2.33 | |
| Poignee Auxiliaire | ||||
| 884 | 160202508T | 33.45 | 40.14 | |
| Poignee Auxiliaire | ||||
| 885 | 160202508J | 49.56 | 59.47 | |
| Collier De Serrage | ||||
| 887 | 1600A01BH0 | 8.45 | 10.14 | |
| Levier Culbuteur | ||||
| 891 | 1612099005 | 8.45 | 10.14 | |
| Diaphragme | ||||
| 895 | 1613120024 | 26.84 | 32.21 | |
| Soufflet | ||||
| 897 | 1610415005 | 7.58 | 9.10 | |
| Soufflet | ||||
| 898 | 1610415004 | 7.58 | 9.10 | |
| Paquet de services | ||||
| 899 | 1600A004E6 | 55.25 | 66.30 | |
