Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3611C21002 ( GSH5CE )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

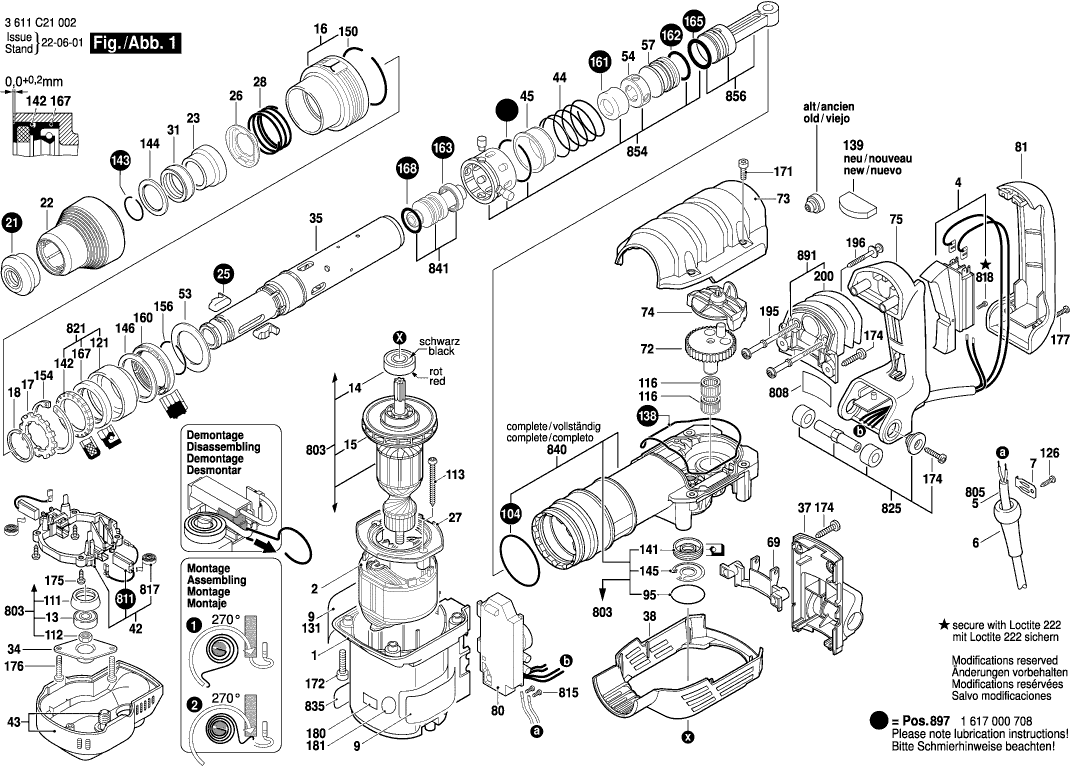

Dessins des Bosch 3611C21002 ( GSH5CE )
Liste de pièces de rechange des Bosch 3611C21002 ( GSH5CE )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1615102161 | 27.81 | 33.37 | |
| Épanouissement Polaire | ||||
| 2 | 1614220123 | 43.12 | 51.74 | |
| Commutateur | ||||
| 4 | 1617200102 | 22.88 | 27.46 | |
| Manchon | ||||
| 6 | 1600703035 | 2.86 | 3.43 | |
| Collier De Fixation | ||||
| 7 | 1601302018 | 1.49 | 1.79 | |
| Plaque De Marque | ||||
| 9 | 160111C0U2 | 2.40 | 2.88 | |
| Roulement A Billes Rigide | ||||
| 13 | 1610900026 | 11.37 | 13.64 | |
| Roulement A Billes Rigide | ||||
| 14 | 1610905041 | 10.90 | 13.08 | |
| Ventilateur | ||||
| 15 | 1616610090 | 11.37 | 13.64 | |
| Douille Crantee | ||||
| 16 | 1610499055 | 7.46 | 8.95 | |
| Rondelle D’arret | ||||
| 17 | 1610241000 | 3.44 | 4.13 | |
| Anneau élastique | ||||
| 18 | 1614601030 | 2.40 | 2.88 | |
| Bouchon de protection | ||||
| 21 | 1610508038 | 8.35 | 10.02 | |
| Manchon de Protection | ||||
| 22 | 1600A0221L | 4.58 | 5.50 | |
| Douille de butée | ||||
| 23 | 1610520001 | 11.37 | 13.64 | |
| Corps D’arret | ||||
| 25 | 1612300036 | 12.82 | 15.38 | |
| Disque De Commande | ||||
| 26 | 1600A019WL | 2.86 | 3.43 | |
| Deflecteur D’air | ||||
| 27 | 1610591028 | 2.40 | 2.88 | |
| Ressort De Compression | ||||
| 28 | 1614621010 | 4.18 | 5.02 | |
| Bague D’amortissement | ||||
| 31 | 1610290049 | 2.86 | 3.43 | |
| Bride | ||||
| 34 | 1610516013 | 1.49 | 1.79 | |
| Tube De Marteau | ||||
| 35 | 1615806214 | 82.63 | 99.16 | |
| Support De Palier | ||||
| 37 | 1615500390 | 8.35 | 10.02 | |
| Capot de recouvrement | ||||
| 38 | 1615190158 | 7.46 | 8.95 | |
| Porte-Balais | ||||
| 42 | 1614336085 | 39.14 | 46.97 | |
| Couvercle De Ventilateur | ||||
| 43 | 1615500410 | 12.82 | 15.38 | |
| Ressort De Compression | ||||
| 44 | 1614621007 | 2.86 | 3.43 | |
| Douille De Commande | ||||
| 45 | 1610499064 | 14.94 | 17.93 | |
| Disque De Support | ||||
| 53 | 1610102054 | 3.44 | 4.13 | |
| Douille De Guidage | ||||
| 54 | 1610231001 | 11.37 | 13.64 | |
| Frappeur | ||||
| 57 | 1618710089 | 21.30 | 25.56 | |
| Etrier de blocage | ||||
| 69 | 1610099005 | 2.08 | 2.50 | |
| Roue Dentee A Excentrique | ||||
| 72 | 1600A014S6 | 39.14 | 46.97 | |
| Couvercle De Carter | ||||
| 73 | 16055002EP | 31.42 | 37.70 | |
| Element Serre-Piece | ||||
| 74 | 1600A0073C | 3.44 | 4.13 | |
| Poignee | ||||
| 75 | 1615132118 | 52.45 | 62.94 | |
| Regulateur De Vitesse | ||||
| 80 | 1617233049 | 88.83 | 106.60 | |
| Poignee Couvercle | ||||
| 81 | 1615132088 | 21.30 | 25.56 | |
| Poignee Auxiliaire | ||||
| 84 | 160202508D | 16.79 | 20.15 | |
| Vis Tête Hexagonale | ||||
| 86 | 2911021267 | 3.44 | 4.13 | |
| Collier De Serrage | ||||
| 87 | 1611316022 | 9.67 | 11.60 | |
| Plus disponible, pas de remplacement | ||||
| 88 | 1613349017 | |||
| Piece De Serrage | ||||
| 89 | 1600A00748 | 2.86 | 3.43 | |
| Joint torique | ||||
| 95 | 1610210173 | 2.08 | 2.50 | |
| Plus disponible, pas de remplacement | ||||
| 104 | 1610210095 | |||
| Coussinet | ||||
| 111 | 1610290064 | 1.49 | 1.79 | |
| Ecrou Hex | ||||
| 112 | 1613300008 | 2.40 | 2.88 | |
| Vis à Tôle | ||||
| 113 | 1613435009 | 1.49 | 1.79 | |
| Couronne D’aiguilles | ||||
| 116 | 1610913029 | 4.18 | 5.02 | |
| Coussinet | ||||
| 121 | 1610328018 | 13.13 | 15.76 | |
| Vis | ||||
| 126 | 2603490022 | 1.00 | 1.20 | |
| Plaque De Marque | ||||
| 131 | 161111C21N | 1.00 | 1.20 | |
| Joint | ||||
| 138 | 1611015050 | 9.67 | 11.60 | |
| Feutre | ||||
| 139 | 1600A018Z1 | 1.49 | 1.79 | |
| Bague D’etancheite | ||||
| 141 | 1610290066 | 9.67 | 11.60 | |
| Bague D’etancheite | ||||
| 142 | 1610290061 | 5.81 | 6.97 | |
| Anneau élastique | ||||
| 143 | 1614601021 | 7.46 | 8.95 | |
| Rondelle D’appui | ||||
| 144 | 1610251006 | 5.81 | 6.97 | |
| Anneau de retenue | ||||
| 145 | 1610119012 | 2.40 | 2.88 | |
| Rondelle De Compensation | ||||
| 146 | 1610113012 | 2.86 | 3.43 | |
| Anneau élastique | ||||
| 150 | 1614601041 | 1.00 | 1.20 | |
| Anneau de retenue | ||||
| 154 | 2916660024 | 4.94 | 5.93 | |
| Anneau élastique | ||||
| 156 | 1610224009 | 1.49 | 1.79 | |
| Bague D’amortissement | ||||
| 160 | 1610210172 | 6.73 | 8.08 | |
| Tampon En Caoutchouc | ||||
| 161 | 1610290093 | 1.49 | 1.79 | |
| Joint torique | ||||
| 162 | 1610210203 | 8.35 | 10.02 | |
| joint d’étanchéité | ||||
| 163 | 1610290065 | 8.35 | 10.02 | |
| Joint torique | ||||
| 165 | 1610210153 | 7.46 | 8.95 | |
| Bague D’etancheite | ||||
| 167 | 1610290062 | 3.44 | 4.13 | |
| Joint torique | ||||
| 168 | 1610210186 | 2.08 | 2.50 | |
| Vis A Tete Bombee Torx | ||||
| 171 | 1613435014 | 2.08 | 2.50 | |
| Vis A Tete Bombee Torx | ||||
| 172 | 1613435013 | 2.08 | 2.50 | |
| Vis à Tôle | ||||
| 175 | 2912401018 | 1.00 | 1.20 | |
| Vis A Tete Bombee Torx | ||||
| 176 | 1613435012 | 2.08 | 2.50 | |
| Vis à Tôle | ||||
| 177 | 1603435051 | 2.08 | 2.50 | |
| Vis A Tete Bombee Torx | ||||
| 177 | 2603490024 | 1.49 | 1.79 | |
| Vis A Tete Bombee Torx | ||||
| 195 | 1613490015 | 2.40 | 2.88 | |
| Vis Avec Rondelle Captive | ||||
| 196 | 1613435019 | 1.49 | 1.79 | |
| Soufflet | ||||
| 200 | 1610284000 | 9.67 | 11.60 | |
| Tube De Graisse | ||||
| 661 | 1615430010 | 5.96 | 7.15 | |
| Coffret De Transport | ||||
| 691 | 16054381CC | 47.53 | 57.04 | |
| Induit 120V | ||||
| 803 | 1614011128 | 146.07 | 175.28 | |
| Induit | ||||
| 803 | 1614011098 | 122.80 | 147.36 | |
| Plaque signalétique | ||||
| 808 | 160111A3H5 | 2.40 | 2.88 | |
| Jeu De Balais | ||||
| 811 | 1617014144 | 17.60 | 21.12 | |
| Vis à tête cylindrique | ||||
| 815 | 1609271281 | 1.00 | 1.20 | |
| Ressort Spiral | ||||
| 817 | 1614652004 | 7.46 | 8.95 | |
| Vis à tête cylindrique | ||||
| 818 | 2910011082 | 1.00 | 1.20 | |
| Coussinet | ||||
| 821 | 1617000835 | 21.30 | 25.56 | |
| Axe De Palier | ||||
| 825 | 1617000706 | 11.37 | 13.64 | |
| Plaquette Indicatrice | ||||
| 835 | 1611110H20 | 3.44 | 4.13 | |
| Boitier D’etande | ||||
| 840 | 1617000898 | 136.48 | 163.78 | |
| Percuteur | ||||
| 841 | 1617000899 | 43.12 | 51.74 | |
| Douille De Guidage | ||||
| 854 | 1617000707 | 23.90 | 28.68 | |
| Piston De Marteau | ||||
| 856 | 1617000A00 | 18.94 | 22.73 | |
| Poignee Auxiliaire | ||||
| 883 | 1615132109 | 23.90 | 28.68 | |
| Poignee Auxiliaire | ||||
| 884 | 1602025097 | 43.12 | 51.74 | |
| Rondelle D’arret | ||||
| 885 | 1610190053 | 1.49 | 1.79 | |
| Vis Tête Hexagonale | ||||
| 886 | 2911011270 | 4.18 | 5.02 | |
| Piece De Serrage | ||||
| 889 | 1618040084 | 2.52 | 3.02 | |
| Douille De Montage | ||||
| 890 | 1609244B42 | 173.95 | 208.74 | |
| Paquet De Ressorts | ||||
| 891 | 1617000A26 | 23.90 | 28.68 | |
| Etrier | ||||
| 892 | 1609244B43 | 173.95 | 208.74 | |
| Jeu Pieces D’usure | ||||
| 897 | 1617000708 | 47.53 | 57.04 | |
