Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611312003 ( GSH4 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

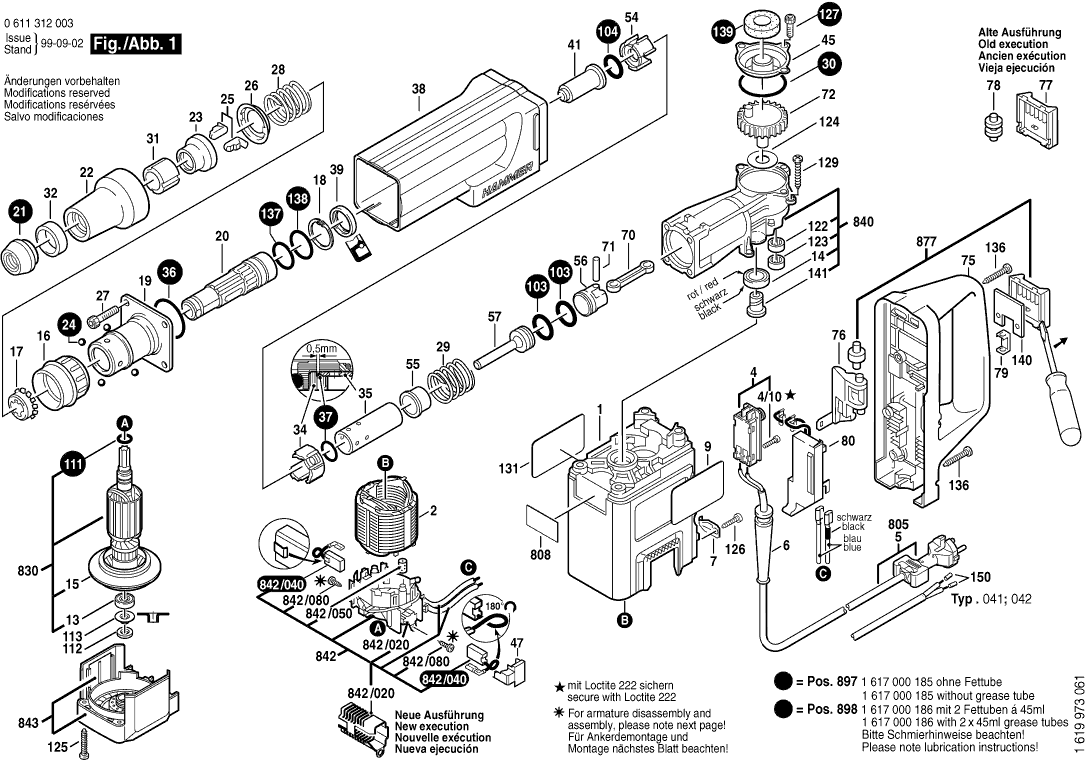

Dessins des Bosch 0611312003 ( GSH4 )
Liste de pièces de rechange des Bosch 0611312003 ( GSH4 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur BLEU | ||||
| 1 | 1615102142 | 15.71 | 18.85 | |
| Épanouissement Polaire 220-230V | ||||
| 2 | 1604220343 | 29.75 | 35.70 | |
| Commutateur | ||||
| 4 | 1617200048 | 13.93 | 16.72 | |
| Vis à tête cylindrique DIN 84-AM3,5x12-5.8 | ||||
| 4/10 | 2910011088 | 0.83 | 1.00 | |
| Manchon Ø9,2-Ø12x120 MM | ||||
| 6 | 3600703011 | 2.24 | 2.69 | |
| Manchon Ø9,7-Ø12x89 MM | ||||
| 6 | 1610703053 | 1.94 | 2.33 | |
| Collier De Fixation | ||||
| 7 | 1601302018 | 1.18 | 1.42 | |
| Plaque De Marque | ||||
| 9 | 1611110667 | 1.94 | 2.33 | |
| Roulement A Billes Rigide 7x22x7 | ||||
| 13 | 1610900025 | 12.41 | 14.89 | |
| Plus disponible, pas de remplacement | ||||
| 14 | 1610905027 | |||
| Plus disponible, pas de remplacement | ||||
| 15 | 1616610071 | |||
| Douille Crantee | ||||
| 16 | 1610499016 | 2.24 | 2.69 | |
| Segment de retenue | ||||
| 17 | 1610590002 | 2.71 | 3.25 | |
| Anneau de retenue DIN 472 37x1,5MM | ||||
| 18 | 2916660016 | 1.94 | 2.33 | |
| Flasque | ||||
| 19 | 1615700033 | 73.72 | 88.46 | |
| Porte-Outil | ||||
| 20 | 1618597069 | 130.32 | 156.38 | |
| Bouchon de protection | ||||
| 21 | 1610508017 | 2.71 | 3.25 | |
| Plus disponible, pas de remplacement | ||||
| 22 | 1610499015 | |||
| Douille de butée | ||||
| 23 | 1610520001 | 9.53 | 11.44 | |
| Bille DIN 5401-5 MM-III-ST | ||||
| 24 | 1617000239 | 1.94 | 2.33 | |
| Corps D’arret | ||||
| 25 | 1612300027 | 8.45 | 10.14 | |
| Disque De Commande | ||||
| 26 | 1610290025 | 5.33 | 6.40 | |
| Vis cyl SixPans Creux CHC DIN 912-M6x20-8.8 | ||||
| 27 | 2910141201 | 1.94 | 2.33 | |
| Ressort De Compression | ||||
| 28 | 1614621000 | 2.24 | 2.69 | |
| Ressort De Compression | ||||
| 29 | 1614615002 | 0.83 | 1.00 | |
| Joint torique 60,0x1,5 MM | ||||
| 30 | 1610210092 | 1.18 | 1.42 | |
| Plus disponible, pas de remplacement | ||||
| 31 | 1610390015 | |||
| Plus disponible, pas de remplacement | ||||
| 32 | 1610202016 | |||
| Douille D’ecartement | ||||
| 34 | 1610390030 | 10.73 | 12.88 | |
| Tube De Marteau | ||||
| 35 | 1615806086 | 91.56 | 109.87 | |
| Plus disponible, pas de remplacement | ||||
| 36 | 1610210022 | |||
| Joint torique 30x2,5 MM | ||||
| 37 | 1900210131 | 3.31 | 3.97 | |
| Capot de recouvrement NOIR | ||||
| 38 | 1615190058 | 9.53 | 11.44 | |
| Plus disponible, pas de remplacement | ||||
| 39 | 1610283027 | |||
| Percuteur | ||||
| 41 | 1618710052 | 12.41 | 14.89 | |
| Couvercle De Carter | ||||
| 45 | 1615500286 | 8.45 | 10.14 | |
| Capot | ||||
| 47 | 1610591012 | 1.18 | 1.42 | |
| Disque De Commande | ||||
| 54 | 1610190010 | 5.33 | 6.40 | |
| Douille De Commande | ||||
| 55 | 1610420004 | 26.84 | 32.21 | |
| Plus disponible, pas de remplacement | ||||
| 56 | 1618700057 | |||
| Frappeur | ||||
| 57 | 1618710077 | 33.45 | 40.14 | |
| Plus disponible, pas de remplacement | ||||
| 70 | 1612001031 | |||
| Goupille Cylindrique | ||||
| 71 | 1613101005 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 72 | 1616317037 | |||
| Poignee BLEU | ||||
| 75 | 1615132056 | 11.88 | 14.26 | |
| Levier De Commande | ||||
| 76 | 1612026029 | 4.10 | 4.92 | |
| Plus disponible, pas de remplacement | ||||
| 79 | 1615819016 | |||
| Plus disponible, pas de remplacement | ||||
| 80 | 1617233024 | |||
| Poignee Auxiliaire M8 | ||||
| 84 | 1612025019 | 5.33 | 6.40 | |
| Support De Fixation Ø 43 MM | ||||
| 85 | 1618040057 | 2.24 | 2.69 | |
| Vis A Tete Rectangulaire M8x40 MM | ||||
| 86 | 1613490002 | 3.31 | 3.97 | |
| Collier De Serrage Ø43 MM | ||||
| 87 | 1611316006 | 1.94 | 2.33 | |
| Joint torique 24,0x4,0 MM | ||||
| 103 | 1610210091 | 2.24 | 2.69 | |
| Joint torique 17,0x8,0 MM | ||||
| 104 | 1610210093 | 0.83 | 1.00 | |
| Joint torique 10,0x1,0 MM | ||||
| 111 | 1610210081 | 2.71 | 3.25 | |
| Bague De Serrage | ||||
| 112 | 1610210090 | 4.70 | 5.64 | |
| Plus disponible, pas de remplacement | ||||
| 113 | 1610328013 | |||
| Douille à aiguilles | ||||
| 122 | 1610910069 | 4.70 | 5.64 | |
| Douille A Aiguille | ||||
| 123 | 1610910072 | 5.83 | 7.00 | |
| Rondelle Du Roulement Ax 1.0 MM ÉPAIS | ||||
| 124 | 1610101008 | 1.18 | 1.42 | |
| Vis à Tôle DIN7981-ST4,8x25-C-Z | ||||
| 125 | 2912401036 | 0.83 | 1.00 | |
| Vis à Tôle DIN 7971-ST3,9x16-F | ||||
| 126 | 2910211019 | 0.83 | 1.00 | |
| Vis Micro-Encapsulee DIN 912 M 4x8-8.8 | ||||
| 127 | 2914555131 | 1.70 | 2.04 | |
| Vis à Tôle DIN7981-ST4,8x25-C-Z | ||||
| 129 | 2912401036 | 0.83 | 1.00 | |
| Plaque De Marque | ||||
| 131 | 1611110668 | 2.24 | 2.69 | |
| Vis à Tôle DIN 7971-ST4,8x25-C | ||||
| 136 | 2910211236 | 0.83 | 1.00 | |
| Joint torique 26,0x2,0 MM | ||||
| 137 | 1610210101 | 2.24 | 2.69 | |
| Joint torique 33,0x2,0 MM | ||||
| 138 | 1610210103 | 1.94 | 2.33 | |
| Rondelle De Feutre | ||||
| 139 | 1610205006 | 3.31 | 3.97 | |
| Plus disponible, pas de remplacement | ||||
| 140 | 1611098004 | |||
| Douille à collet | ||||
| 141 | 1610322007 | 18.19 | 21.83 | |
| Plus disponible, pas de remplacement | ||||
| 750 | 2605438313 | |||
| Pas d'informations disponibles, non commandable | ||||
| 751 | 1618600023 | |||
| Plus disponible, pas de remplacement | ||||
| 751/1 | 1618600011 | |||
| Pas d'informations disponibles, non commandable | ||||
| 751/2 | 1618600012 | |||
| Plus disponible, pas de remplacement | ||||
| 752 | 1618600202 | |||
| Pas d'informations disponibles, non commandable | ||||
| 752/1 | 1618600203 | |||
| Plus disponible, pas de remplacement | ||||
| 753 | 1618601006 | |||
| Pas d'informations disponibles, non commandable | ||||
| 753/1 | 1618601008 | |||
| Pas d'informations disponibles, non commandable | ||||
| 753/2 | 1618601007 | |||
| Pas d'informations disponibles, non commandable | ||||
| 754 | 1618601302 | |||
| Plus disponible, pas de remplacement | ||||
| 755 | 1618601303 | |||
| Pas d'informations disponibles, non commandable | ||||
| 756 | 1618601101 | |||
| Pas d'informations disponibles, non commandable | ||||
| 757 | 1618601102 | |||
| Plus disponible, pas de remplacement | ||||
| 758 | 1618601018 | |||
| Pas d'informations disponibles, non commandable | ||||
| 758/1 | 1618601019 | |||
| Pas d'informations disponibles, non commandable | ||||
| 760 | 1618609003 | |||
| Pas d'informations disponibles, non commandable | ||||
| 761 | 1618623205 | |||
| Pas d'informations disponibles, non commandable | ||||
| 761/1 | 1618623206 | |||
| Pas d'informations disponibles, non commandable | ||||
| 762 | 1618633101 | |||
| Pas d'informations disponibles, non commandable | ||||
| 762/1 | 1618633102 | |||
| Pas d'informations disponibles, non commandable | ||||
| 784 | 2602025063 | |||
| Plaque signalétique | ||||
| 808 | 160111A3H3 | 1.94 | 2.33 | |
| Plus disponible, pas de remplacement | ||||
| 830 | 1614010180 | |||
| Ensemble Pieces Rechange | ||||
| 840 | 1617000948 | 113.29 | 135.95 | |
| Plus disponible, pas de remplacement | ||||
| 842 | 1614336009 | |||
| Plus disponible, pas de remplacement | ||||
| 842/020 | 1614336043 | |||
| Jeu De Balais 10 x 1 617 014 122 | ||||
| 842/040 | 1607000497 | 113.29 | 135.95 | |
| Jeu De Balais | ||||
| 842/040 | 1617014122 | 13.93 | 16.72 | |
| Tampon En Caoutchouc | ||||
| 842/050 | 1613212004 | 2.71 | 3.25 | |
| Vis à Tôle DIN7981-ST2,9x9,5C-Z | ||||
| 842/080 | 2912401005 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 843 | 1615808072 | |||
| Plus disponible, pas de remplacement | ||||
| 877 | 1617000297 | |||
| Plus disponible, pas de remplacement | ||||
| 897 | 1617000185 | |||
| Plus disponible, pas de remplacement | ||||
| 898 | 1617000186 | |||
