Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611304108 ( GSH27 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

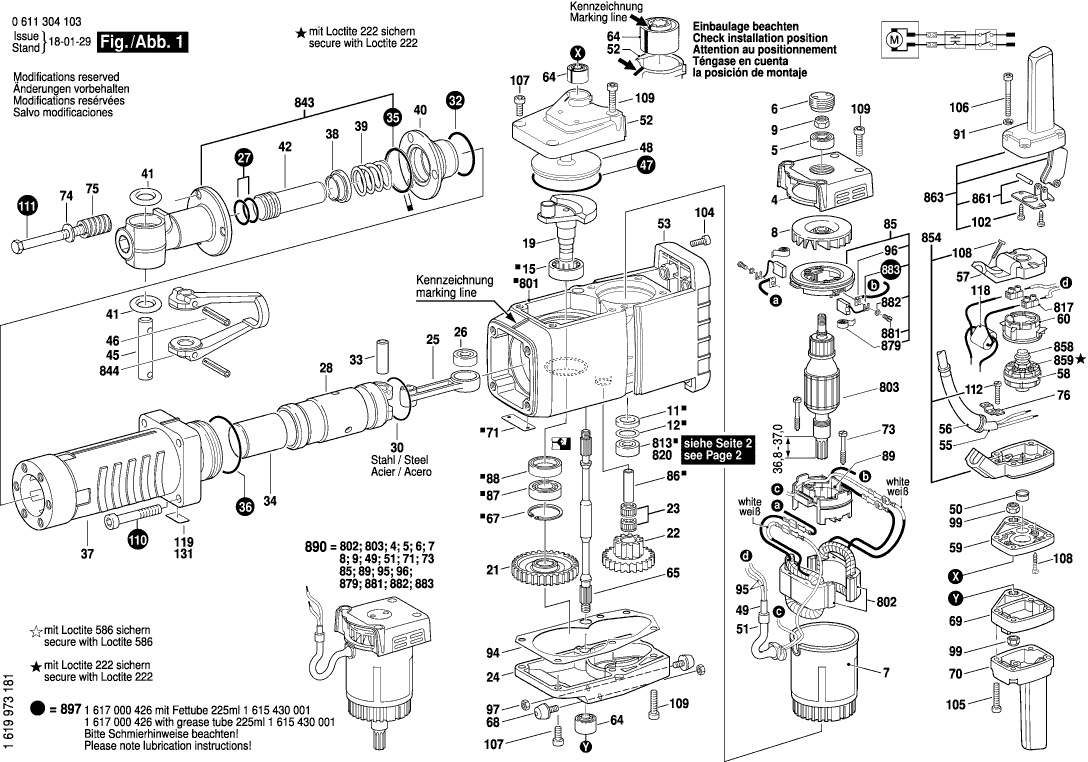

Dessins des Bosch 0611304108 ( GSH27 )
Liste de pièces de rechange des Bosch 0611304108 ( GSH27 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Flasque De Palier | ||||
| 4 | 1615805068 | 81.47 | 97.76 | |
| Roulement A Billes Rigide 12x37x12 | ||||
| 5 | 1610900015 | 20.42 | 24.50 | |
| Bouchon Filete | ||||
| 6 | 1615500214 | 18.19 | 21.83 | |
| Boitier Isolant | ||||
| 7 | 1615108104 | 26.84 | 32.21 | |
| Ventilateur | ||||
| 8 | 1616610089 | 13.93 | 16.72 | |
| Ecrou Hex DIN 985-M12X1 | ||||
| 9 | 1613313000 | 2.24 | 2.69 | |
| Rondelle De Feutre | ||||
| 11 | 1610108013 | 1.70 | 2.04 | |
| Rondelle D’appui 1,0 MM ÉPAIS | ||||
| 12 | 1610102616 | 2.24 | 2.69 | |
| Roulement A Aiguilles D35xD47x17 | ||||
| 15 | 1610910091 | 29.75 | 35.70 | |
| Plus disponible, pas de remplacement | ||||
| 19 | 1616110033 | |||
| Roue Cylindrique Z=45 | ||||
| 21 | 1616318009 | 101.94 | 122.33 | |
| Roue Cylindrique Z=19/52 | ||||
| 22 | 1616328036 | 168.86 | 202.63 | |
| Couronne D’aiguilles | ||||
| 23 | 1610913005 | 6.54 | 7.85 | |
| Couvercle D’engrenage | ||||
| 24 | 1615500323 | 130.32 | 156.38 | |
| Bielle | ||||
| 25 | 1612001040 | 73.72 | 88.46 | |
| Roulement A Aiguilles D25xD37x17 | ||||
| 26 | 1610910092 | 26.84 | 32.21 | |
| Joint torique 36,0x5,0 MM | ||||
| 27 | 1610210033 | 1.70 | 2.04 | |
| Piston De Marteau | ||||
| 28 | 1618700043 | 342.01 | 410.41 | |
| Anneau élastique Ø54,2xØ2,8 | ||||
| 30 | 1614601039 | 1.70 | 2.04 | |
| Joint torique 60x4 MM | ||||
| 32 | 1900210156 | 6.54 | 7.85 | |
| Axe De Piston | ||||
| 33 | 3613101500 | 5.83 | 7.00 | |
| Frappeur | ||||
| 34 | 1618710039 | 60.65 | 72.78 | |
| joint d’étanchéité | ||||
| 35 | 1610209007 | 6.54 | 7.85 | |
| Joint torique 80x3 MM | ||||
| 36 | 1900210166 | 4.10 | 4.92 | |
| Tube De Guidage | ||||
| 37 | 1615806029 | 342.01 | 410.41 | |
| Douille De Guidage | ||||
| 38 | 1610220009 | 18.19 | 21.83 | |
| Ressort De Compression | ||||
| 39 | 1614619005 | 5.33 | 6.40 | |
| Bride Intermediaire | ||||
| 40 | 1615700017 | 130.32 | 156.38 | |
| Joint torique 17,3x17,7 MM | ||||
| 41 | 1610210008 | 4.70 | 5.64 | |
| Percuteur | ||||
| 42 | 1613123003 | 113.29 | 135.95 | |
| Axe De Blocage | ||||
| 45 | 1613103004 | 49.56 | 59.47 | |
| Goupille Elastique 8x55 DIN 1481 | ||||
| 46 | 2917760187 | 1.94 | 2.33 | |
| Joint torique 100x3 MM | ||||
| 47 | 1900210172 | 7.58 | 9.10 | |
| Couvercle | ||||
| 48 | 1610516007 | 11.88 | 14.26 | |
| Gaine Isolante | ||||
| 49 | 1610707000 | 1.18 | 1.42 | |
| Manchon De Protection | ||||
| 50 | 3600421500 | 1.94 | 2.33 | |
| Passe-Cables | ||||
| 51 | 1610703019 | 4.10 | 4.92 | |
| Couvercle De Ventilateur | ||||
| 52 | 1615500324 | 60.65 | 72.78 | |
| Capot de recouvrement | ||||
| 53 | 1600A00C0N | 73.72 | 88.46 | |
| Câble d alimentation | ||||
| 55 | 1617000723 | 23.75 | 28.50 | |
| Passe-Cables | ||||
| 56 | 1610703055 | 7.58 | 9.10 | |
| Couvercle D’interrupteur | ||||
| 57 | 1615500212 | 8.45 | 10.14 | |
| Commutateur | ||||
| 58 | 1617200108 | 55.25 | 66.30 | |
| Plaque Intermediaire | ||||
| 59 | 1615700041 | 91.56 | 109.87 | |
| Capuchon Isolant | ||||
| 60 | 1615500330 | 3.31 | 3.97 | |
| Barre Torsion Caoutchouc | ||||
| 64 | 1616334000 | 23.75 | 28.50 | |
| Arbre Dentele | ||||
| 65 | 1613060005 | 49.56 | 59.47 | |
| Anneau de retenue DIN 472 52x2MM | ||||
| 67 | 2916660023 | 4.10 | 4.92 | |
| Tampon En Caoutchouc | ||||
| 68 | 1613465001 | 4.70 | 5.64 | |
| Plaque Intermediaire | ||||
| 69 | 1615700042 | 101.94 | 122.33 | |
| Poignee | ||||
| 70 | 1615132011 | 33.45 | 40.14 | |
| Plaque signalétique | ||||
| 71 | 160111A3H3 | 1.94 | 2.33 | |
| Vis à Tôle 4,8x78 MM, TORX T-20 | ||||
| 73 | 1603435036 | 1.18 | 1.42 | |
| Rondelle ressort DIN 2093-A25X12,2X1,5 | ||||
| 74 | 2916160009 | 2.71 | 3.25 | |
| Ressort De Compression | ||||
| 75 | 3614640501 | 7.58 | 9.10 | |
| Collier De Fixation | ||||
| 76 | 1611302011 | 5.33 | 6.40 | |
| Porte-Balais | ||||
| 85 | 1614336045 | 29.75 | 35.70 | |
| Axe D’articulation | ||||
| 86 | 1610300033 | 15.71 | 18.85 | |
| Roulement A Billes Rigide 25x52x15 | ||||
| 87 | 1610900027 | 23.75 | 28.50 | |
| Bague D’etancheite | ||||
| 88 | 1610283016 | 7.58 | 9.10 | |
| Butee D’ecartement | ||||
| 89 | 1610009008 | 2.71 | 3.25 | |
| Joint-Plaque | ||||
| 94 | 1611015021 | 1.94 | 2.33 | |
| Cable De Connexion | ||||
| 95 | 1614431030 | 5.33 | 6.40 | |
| Cable De Connexion | ||||
| 96 | 1614448037 | 7.58 | 9.10 | |
| Ecrou Hex | ||||
| 97 | 2915011007 | 0.83 | 1.00 | |
| Ecrou Hex DIN 985-10-M10x1 | ||||
| 99 | 3613313500 | 2.24 | 2.69 | |
| Vis à Tôle DIN 7971-BZ4,2x13 | ||||
| 102 | 2910211025 | 1.18 | 1.42 | |
| Vis cyl SixPans Creux CHC DIN 912-M6x20-8.8 | ||||
| 104 | 2910141201 | 1.94 | 2.33 | |
| Vis Micro-Encapsulee DIN 912-M6X30-8.8 | ||||
| 105 | 2914551188 | 2.24 | 2.69 | |
| Vis Micro-Encapsulee DIN 912-M6X55-8.8 | ||||
| 106 | 2914551189 | 0.83 | 1.00 | |
| Vis cyl SixPans Creux CHC DIN 912-M8x20-8.8 | ||||
| 107 | 2910141242 | 1.18 | 1.42 | |
| Vis A Tete Bombee Torx 4x20 | ||||
| 108 | 2603490023 | 0.83 | 1.00 | |
| Vis cyl SixPans Creux CHC DIN 912-M8x35-8.8 | ||||
| 109 | 2910141248 | 1.18 | 1.42 | |
| Vis cyl SixPans Creux CHC DIN-M12x70-8.8 | ||||
| 110 | 2910141356 | 1.94 | 2.33 | |
| Vis Micro-Encapsulee DIN EN-24014-M12x110-12.9 | ||||
| 111 | 2914550034 | 2.71 | 3.25 | |
| Vis à Tôle DIN 7971-ST4,8x25-C | ||||
| 112 | 2910211236 | 0.83 | 1.00 | |
| Filtre D’antiparasitage | ||||
| 118 | 1617328029 | 55.25 | 66.30 | |
| Plaquette Indicatrice ATTENTION | ||||
| 135 | 3611119512 | 2.71 | 3.25 | |
| Jeu De Transformation | ||||
| 800 | 1617000852 | 659.70 | 791.64 | |
| Carter De Moteur | ||||
| 801 | 1617000851 | 756.34 | 907.61 | |
| Épanouissement Polaire 220-240V | ||||
| 802 | 1614220156 | 148.65 | 178.38 | |
| Induit 220-240V | ||||
| 803 | 1614011091 | 441.61 | 529.93 | |
| Roulement A Aiguilles D20xD37x17 | ||||
| 813 | 1610910035 | 20.42 | 24.50 | |
| Roulement A Aiguilles D25xD37x17 | ||||
| 820 | 1610910094 | 26.84 | 32.21 | |
| Porte-Outil | ||||
| 843 | 1617000428 | 441.61 | 529.93 | |
| Etrier de blocage | ||||
| 844 | 1618045026 | 168.86 | 202.63 | |
| Boitier D’interrupteur | ||||
| 854 | 1617000858 | 29.75 | 35.70 | |
| Bouchon de protection | ||||
| 858 | 1610591001 | 15.71 | 18.85 | |
| Vis à tête cylindrique DIN 85-AM4x8-4.8 | ||||
| 859 | 2910091118 | 0.83 | 1.00 | |
| Plaque De Fixation | ||||
| 861 | 1617000429 | 9.53 | 11.44 | |
| Jeu De Pieces NOIR | ||||
| 863 | 1617000A10 | 44.82 | 53.78 | |
| Ressort Spiral | ||||
| 879 | 1614652001 | 2.71 | 3.25 | |
| Vis A Tete Bombee Torx M4x10 | ||||
| 881 | 1613490005 | 1.94 | 2.33 | |
| Rondelle élastique | ||||
| 882 | 1610151007 | 0.83 | 1.00 | |
| Jeu De Balais | ||||
| 883 | 1617000425 | 23.75 | 28.50 | |
| Plus disponible, pas de remplacement | ||||
| 890 | 1617000849 | |||
| Graisse 1000 ML | ||||
| 895 | 1615430007 | 67.25 | 80.70 | |
| Jeu Pieces D’usure | ||||
| 897 | 1617000426 | 60.65 | 72.78 | |
| Tube De Graisse 225 ML | ||||
| 898 | 1615430001 | 20.42 | 24.50 | |
