Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 0611304103 (GSH27)'. De là, vous pouvez commander directement toutes les pièces souhaitées.De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

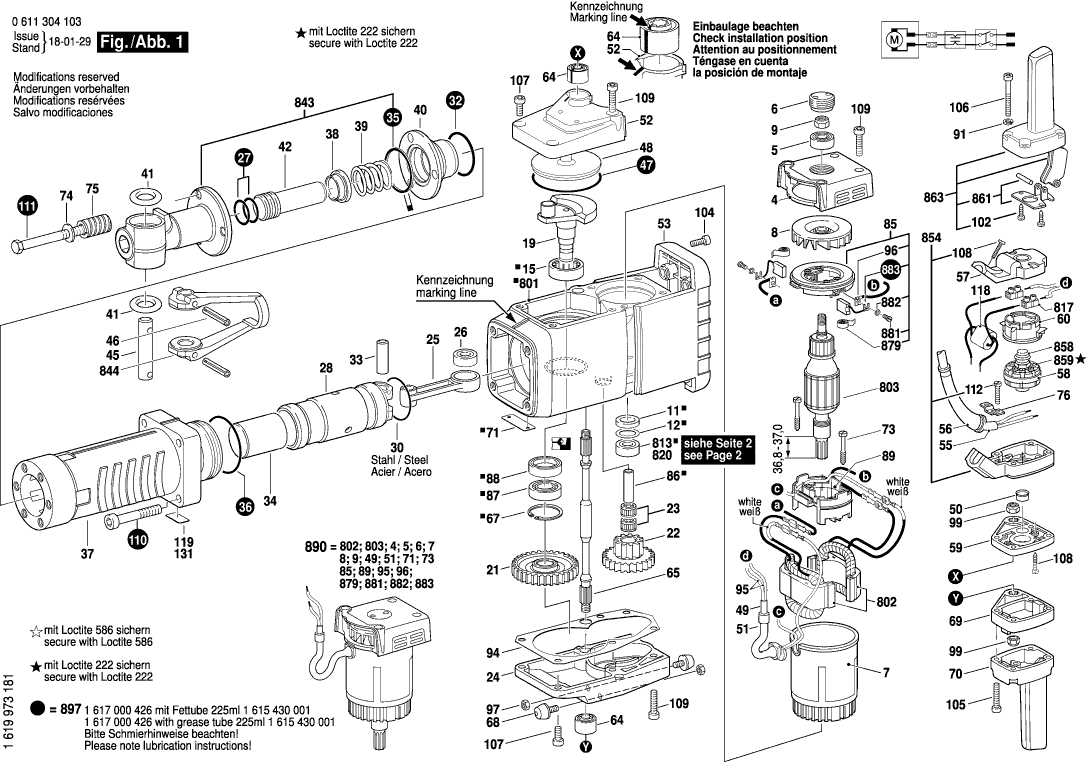

Dessins des Bosch 0611304103 (GSH27)
Liste de pièces de rechange des Bosch 0611304103 (GSH27)
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Flasque De Palier | ||||
| 4 | 1615805068 | 91.33 | 109.60 | |
| Roulement A Billes Rigide | ||||
| 5 | 1610900015 | 23.90 | 28.68 | |
| Bouchon Filete | ||||
| 6 | 1615500214 | 21.30 | 25.56 | |
| Boitier Isolant | ||||
| 7 | 1615108104 | 31.42 | 37.70 | |
| Ventilateur | ||||
| 8 | 1616610089 | 16.79 | 20.15 | |
| Ecrou Hex | ||||
| 9 | 1613313000 | 2.86 | 3.43 | |
| Rondelle De Feutre | ||||
| 11 | 1610108013 | 2.08 | 2.50 | |
| Rondelle D’appui | ||||
| 12 | 1610102616 | 2.86 | 3.43 | |
| Roulement A Aiguilles | ||||
| 15 | 1610910091 | 33.33 | 40.00 | |
| Plus disponible, pas de remplacement | ||||
| 19 | 1616110033 | |||
| Roue Cylindrique | ||||
| 21 | 1616318009 | 155.51 | 186.61 | |
| Roue Cylindrique | ||||
| 22 | 1616328036 | 219.55 | 263.46 | |
| Couronne D’aiguilles | ||||
| 23 | 1610913005 | 8.35 | 10.02 | |
| Couvercle D’engrenage | ||||
| 24 | 1615500323 | 141.37 | 169.64 | |
| Bielle | ||||
| 25 | 1612001040 | 82.63 | 99.16 | |
| Roulement A Aiguilles | ||||
| 26 | 1610910092 | 31.42 | 37.70 | |
| Joint torique | ||||
| 27 | 1610210033 | 2.18 | 2.62 | |
| Piston De Marteau | ||||
| 28 | 1618700043 | 383.36 | 460.03 | |
| Anneau élastique | ||||
| 30 | 1614601039 | 1.90 | 2.28 | |
| Joint torique | ||||
| 32 | 1900210156 | 7.32 | 8.78 | |
| Axe De Piston | ||||
| 33 | 3613101500 | 6.53 | 7.84 | |
| Frappeur | ||||
| 34 | 1618710039 | 67.98 | 81.58 | |
| joint d’étanchéité | ||||
| 35 | 1610209007 | 7.32 | 8.78 | |
| Joint torique | ||||
| 36 | 1900210166 | 4.58 | 5.50 | |
| Tube De Guidage | ||||
| 37 | 1615806029 | 360.29 | 432.35 | |
| Douille De Guidage | ||||
| 38 | 1610220009 | 20.39 | 24.47 | |
| Ressort De Compression | ||||
| 39 | 1614619005 | 5.96 | 7.15 | |
| Bride Intermediaire | ||||
| 40 | 1615700017 | 146.07 | 175.28 | |
| Joint torique | ||||
| 41 | 1610210008 | 5.81 | 6.97 | |
| Percuteur | ||||
| 42 | 1613123003 | 126.98 | 152.38 | |
| Axe De Blocage | ||||
| 45 | 1613103004 | 55.56 | 66.67 | |
| Goupille Elastique | ||||
| 46 | 2917760187 | 2.52 | 3.02 | |
| Joint torique | ||||
| 47 | 1900210172 | 9.67 | 11.60 | |
| Couvercle | ||||
| 48 | 1610516007 | 11.94 | 14.33 | |
| Gaine Isolante | ||||
| 49 | 1610707000 | 1.24 | 1.49 | |
| Manchon De Protection | ||||
| 50 | 3600421500 | 2.40 | 2.88 | |
| Passe-Cables | ||||
| 51 | 1610703019 | 4.12 | 4.94 | |
| Couvercle De Ventilateur | ||||
| 52 | 1615500324 | 67.98 | 81.58 | |
| Capot de recouvrement | ||||
| 53 | 1600A00C0N | 82.63 | 99.16 | |
| Câble d alimentation | ||||
| 55 | 1617000723 | 27.81 | 33.37 | |
| Passe-Cables | ||||
| 56 | 1610703055 | 9.67 | 11.60 | |
| Couvercle D’interrupteur | ||||
| 57 | 1615500212 | 9.47 | 11.36 | |
| Commutateur | ||||
| 58 | 1617200108 | 61.93 | 74.32 | |
| Plaque Intermediaire | ||||
| 59 | 1615700041 | 102.63 | 123.16 | |
| Capuchon Isolant | ||||
| 60 | 1615500330 | 3.71 | 4.45 | |
| Barre Torsion Caoutchouc | ||||
| 64 | 1616334000 | 26.62 | 31.94 | |
| Arbre Dentele | ||||
| 65 | 1613060005 | 58.03 | 69.64 | |
| Anneau de retenue | ||||
| 67 | 2916660023 | 4.94 | 5.93 | |
| Tampon En Caoutchouc | ||||
| 68 | 1613465001 | 5.81 | 6.97 | |
| Plaque Intermediaire | ||||
| 69 | 1615700042 | 114.26 | 137.11 | |
| Poignee | ||||
| 70 | 1615132011 | 37.50 | 45.00 | |
| Plaque signalétique | ||||
| 71 | 160111A3H3 | 2.40 | 2.88 | |
| Vis à Tôle | ||||
| 73 | 1603435036 | 1.80 | 2.16 | |
| Rondelle ressort | ||||
| 74 | 2916160009 | 3.04 | 3.65 | |
| Ressort De Compression | ||||
| 75 | 3614640501 | 8.48 | 10.18 | |
| Collier De Fixation | ||||
| 76 | 1611302011 | 5.96 | 7.15 | |
| Porte-Balais | ||||
| 85 | 1614336045 | 34.82 | 41.78 | |
| Axe D’articulation | ||||
| 86 | 1610300033 | 18.94 | 22.73 | |
| Roulement A Billes Rigide | ||||
| 87 | 1610900027 | 27.81 | 33.37 | |
| Bague D’etancheite | ||||
| 88 | 1610283016 | 9.67 | 11.60 | |
| Butee D’ecartement | ||||
| 89 | 1610009008 | 3.44 | 4.13 | |
| Joint-Plaque | ||||
| 94 | 1611015021 | 2.86 | 3.43 | |
| Cable De Connexion | ||||
| 95 | 1614431030 | 5.96 | 7.15 | |
| Cable De Connexion | ||||
| 96 | 1614448037 | 9.67 | 11.60 | |
| Ecrou Hex | ||||
| 97 | 2915011007 | 1.00 | 1.20 | |
| Ecrou Hex | ||||
| 99 | 3613313500 | 2.86 | 3.43 | |
| Vis à Tôle | ||||
| 102 | 2910211025 | 1.49 | 1.79 | |
| Vis cyl SixPans Creux CHC | ||||
| 104 | 2910141201 | 2.40 | 2.88 | |
| Vis Micro-Encapsulee | ||||
| 105 | 2914551188 | 2.86 | 3.43 | |
| Vis Micro-Encapsulee | ||||
| 106 | 2914551189 | 1.00 | 1.20 | |
| Vis cyl SixPans Creux CHC | ||||
| 107 | 2910141242 | 1.49 | 1.79 | |
| Vis A Tete Bombee Torx | ||||
| 108 | 2603490023 | 1.00 | 1.20 | |
| Vis cyl SixPans Creux CHC | ||||
| 109 | 2910141248 | 1.49 | 1.79 | |
| Vis cyl SixPans Creux CHC | ||||
| 110 | 2910141356 | 2.40 | 2.88 | |
| Vis Micro-Encapsulee | ||||
| 111 | 2914550034 | 3.04 | 3.65 | |
| Vis à Tôle | ||||
| 112 | 2910211236 | 1.00 | 1.20 | |
| Plus disponible, pas de remplacement | ||||
| 118 | 1617328029 | |||
| Plaquette Indicatrice | ||||
| 135 | 3611119512 | 2.87 | 3.44 | |
| Jeu Pieces Adaptation | ||||
| 800 | 1617000852 | 738.05 | 885.66 | |
| Carter De Moteur | ||||
| 801 | 1617000851 | 847.77 | 1017.32 | |
| Épanouissement Polaire | ||||
| 802 | 1614220156 | 166.62 | 199.94 | |
| Induit | ||||
| 803 | 1614011091 | 495.00 | 594.00 | |
| Roulement A Aiguilles | ||||
| 813 | 1610910035 | 22.88 | 27.46 | |
| Borne Plate | ||||
| 817 | 1901091110 | 1.49 | 1.79 | |
| Roulement A Aiguilles | ||||
| 820 | 1610910094 | 28.56 | 34.27 | |
| Porte-Outil | ||||
| 843 | 1617000428 | 495.00 | 594.00 | |
| Etrier de blocage | ||||
| 844 | 1618045026 | 197.62 | 237.14 | |
| Boitier D’interrupteur | ||||
| 854 | 1617000858 | 33.33 | 40.00 | |
| Bouchon de protection | ||||
| 858 | 1610591001 | 17.60 | 21.12 | |
| Vis à tête cylindrique | ||||
| 859 | 2910091118 | 1.00 | 1.20 | |
| Plaque De Fixation | ||||
| 861 | 1617000429 | 10.68 | 12.82 | |
| Jeu De Pieces | ||||
| 863 | 1617000A10 | 50.23 | 60.28 | |
| Ressort Spiral | ||||
| 879 | 1614652001 | 3.44 | 4.13 | |
| Vis A Tete Bombee Torx | ||||
| 881 | 1613490005 | 2.40 | 2.88 | |
| Rondelle élastique | ||||
| 882 | 1610151007 | 1.00 | 1.20 | |
| Jeu De Balais | ||||
| 883 | 1617000425 | 27.81 | 33.37 | |
| Plus disponible, pas de remplacement | ||||
| 890 | 1617000849 | |||
| Graisse | ||||
| 895 | 1615430007 | 75.38 | 90.46 | |
| Jeu Pieces D’usure | ||||
| 897 | 1617000426 | 67.98 | 81.58 | |
| Tube De Graisse | ||||
| 898 | 1615430001 | 22.88 | 27.46 | |
