Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3611C44000 ( GSH14C )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

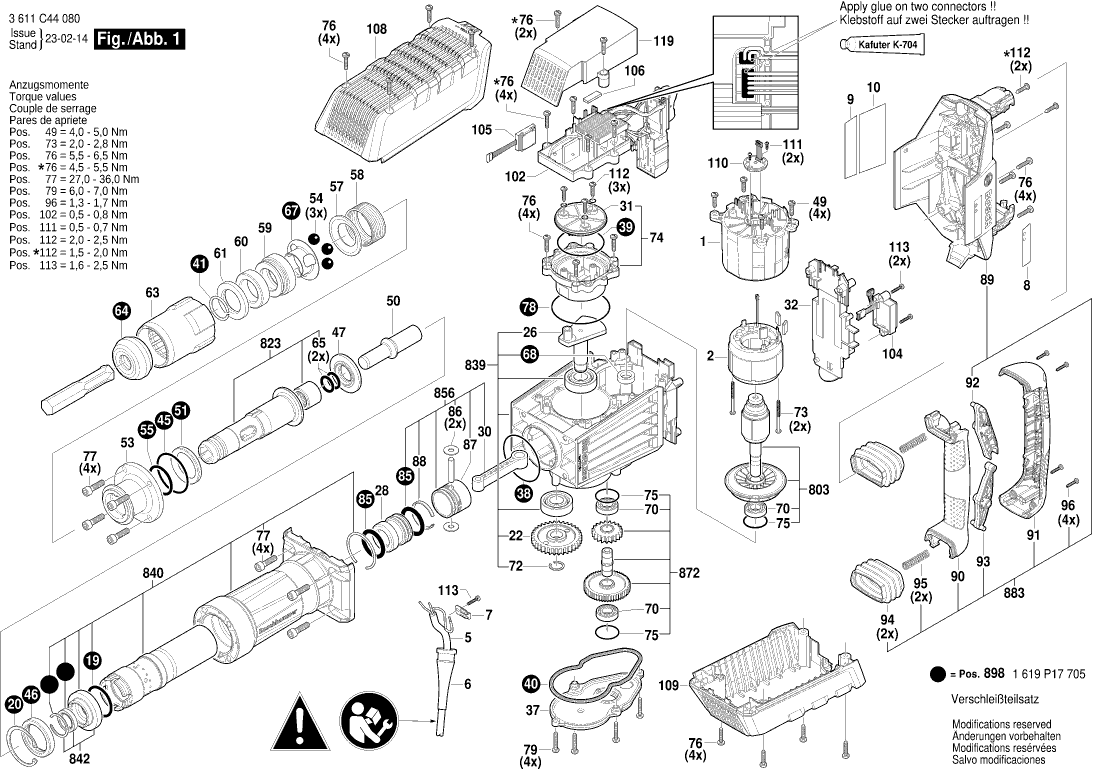

Dessins des Bosch 3611C44000 ( GSH14C )
Liste de pièces de rechange des Bosch 3611C44000 ( GSH14C )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1619P16776 | 5.83 | 7.00 | |
| Stator 220-240V | ||||
| 2 | 1600A021VS | 91.56 | 109.87 | |
| Câble d alimentation | ||||
| 5 | 1614460098 | 18.19 | 21.83 | |
| Manchon Ø9,7-Ø12x89 MM | ||||
| 6 | 1610703053 | 1.94 | 2.33 | |
| Collier De Fixation | ||||
| 7 | 1601302018 | 1.18 | 1.42 | |
| Plaque De Marque | ||||
| 9 | 1619P16778 | 1.94 | 2.33 | |
| Etiquette Adhesive | ||||
| 10 | 1619P17563 | 1.18 | 1.42 | |
| Joint torique | ||||
| 19 | 1619P16779 | 3.31 | 3.97 | |
| Anneau élastique | ||||
| 20 | 1619P17054 | 1.18 | 1.42 | |
| Roue Cylindrique | ||||
| 22 | 1619P16781 | 12.41 | 14.89 | |
| Arbre A Balourd | ||||
| 26 | 1619P16785 | 15.71 | 18.85 | |
| Frappeur | ||||
| 28 | 1619P16786 | 20.42 | 24.50 | |
| Bielle | ||||
| 30 | 1619P16788 | 4.10 | 4.92 | |
| Couvercle De Carter | ||||
| 31 | 1619P16789 | 1.70 | 2.04 | |
| Jeu D’interrupteurs | ||||
| 32 | 1619P16790 | 2.71 | 3.25 | |
| Flasque De Palier | ||||
| 37 | 1619P16793 | 11.88 | 14.26 | |
| Joint torique | ||||
| 38 | 1619P16794 | 0.83 | 1.00 | |
| Joint torique | ||||
| 39 | 1619P16795 | 1.18 | 1.42 | |
| Joint | ||||
| 40 | 1619P16796 | 1.70 | 2.04 | |
| Anneau élastique | ||||
| 41 | 1619P17056 | 0.83 | 1.00 | |
| Joint torique | ||||
| 45 | 1619P16799 | 0.83 | 1.00 | |
| Bague D’amortissement | ||||
| 46 | 1619P17426 | 6.54 | 7.85 | |
| Disque | ||||
| 47 | 1619P16801 | 4.70 | 5.64 | |
| Vis A Tete Bombee Torx M5x20-TORX,T25 ARGENT | ||||
| 49 | 1613435016 | 1.18 | 1.42 | |
| Percuteur | ||||
| 50 | 1619P16802 | 26.84 | 32.21 | |
| Bague D’amortissement | ||||
| 51 | 1619P16803 | 5.33 | 6.40 | |
| Bride | ||||
| 53 | 1619P16804 | 40.61 | 48.73 | |
| Bille | ||||
| 54 | 1619P16805 | 0.83 | 1.00 | |
| Joint torique | ||||
| 55 | 1619P16806 | 2.71 | 3.25 | |
| Tole De Maintien | ||||
| 57 | 1619P16807 | 4.10 | 4.92 | |
| Ressort De Compression | ||||
| 58 | 1614621002 | 1.70 | 2.04 | |
| Douille de butée | ||||
| 59 | 1619P16808 | 26.84 | 32.21 | |
| Bague D’amortissement | ||||
| 60 | 1619P16809 | 1.70 | 2.04 | |
| Rondelle D’appui | ||||
| 61 | 1619P16810 | 4.70 | 5.64 | |
| Manchon De Protection | ||||
| 63 | 1619P16812 | 4.10 | 4.92 | |
| Bouchon de protection | ||||
| 64 | 1619P16813 | 4.10 | 4.92 | |
| Joint torique | ||||
| 65 | 1619P16814 | 4.10 | 4.92 | |
| Disque De Commande | ||||
| 67 | 1619P16815 | 2.71 | 3.25 | |
| Joint A Lèvres | ||||
| 68 | 1610290119 | 3.31 | 3.97 | |
| Roulement A Billes Rigide | ||||
| 70 | 1619P10533 | 6.54 | 7.85 | |
| Anneau élastique | ||||
| 72 | 3600224001 | 2.71 | 3.25 | |
| Vis à Tôle ST-4,8x57,5-TORX,T20 | ||||
| 73 | 1613435009 | 1.18 | 1.42 | |
| Cartouche De Graisse | ||||
| 74 | 1619P16816 | 2.71 | 3.25 | |
| Joint torique 32,0x2,5 MM | ||||
| 75 | 1610210130 | 5.83 | 7.00 | |
| Vis A Tete Bombee Torx M5x16-TORX, T25 ARGENT | ||||
| 76 | 1619P07816 | 0.83 | 1.00 | |
| Vis cyl SixPans Creux CHC DIN 912-M8x30-10.9 | ||||
| 77 | 2910151246 | 1.94 | 2.33 | |
| Joint torique | ||||
| 78 | 1619P16817 | 1.18 | 1.42 | |
| Vis autotaradeuse p. défo | ||||
| 79 | 3603435003 | 2.24 | 2.69 | |
| Joint torique | ||||
| 85 | 1610210217 | 4.10 | 4.92 | |
| Disque | ||||
| 86 | 1610100021 | 0.83 | 1.00 | |
| Goupille Cylindrique | ||||
| 87 | 1613101014 | 1.70 | 2.04 | |
| Segment de retenue | ||||
| 88 | 1610500024 | 1.18 | 1.42 | |
| Arriere De Boitier | ||||
| 89 | 1619P16818 | 12.41 | 14.89 | |
| Poignee Couvercle | ||||
| 90 | 1615132133 | 5.33 | 6.40 | |
| Poignee Couvercle | ||||
| 91 | 1615132134 | 9.53 | 11.44 | |
| Levier De Renvoi | ||||
| 92 | 1612026159 | 1.70 | 2.04 | |
| Levier De Renvoi | ||||
| 93 | 1612026160 | 1.70 | 2.04 | |
| Soufflet | ||||
| 94 | 1619P17119 | 1.70 | 2.04 | |
| Ressort De Compression | ||||
| 95 | 1619P17120 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx 4x20 | ||||
| 96 | 1619P00105 | 1.18 | 1.42 | |
| Poignee Auxiliaire | ||||
| 97 | 160202508D | 13.93 | 16.72 | |
| Vis Tête Hexagonale | ||||
| 98 | 2911021267 | 2.71 | 3.25 | |
| Collier De Serrage | ||||
| 99 | 1611316028 | 4.10 | 4.92 | |
| Plus disponible, pas de remplacement | ||||
| 100 | 1619P16922 | |||
| Piece De Serrage | ||||
| 101 | 1600A008BL | 1.70 | 2.04 | |
| Module Electronique | ||||
| 102 | 1619P17910 | 187.62 | 225.14 | |
| Module Electronique | ||||
| 104 | 1619P16865 | 23.75 | 28.50 | |
| Bloc Amortisseur | ||||
| 106 | 1619P17108 | 0.83 | 1.00 | |
| Recouvrement | ||||
| 108 | 1619P16826 | 15.71 | 18.85 | |
| Recouvrement | ||||
| 109 | 1619P16827 | 12.41 | 14.89 | |
| Module Electronique | ||||
| 110 | 1619P16864 | 9.53 | 11.44 | |
| Vis A Tete Bombee Torx 3x10 | ||||
| 111 | 1619P00220 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx M4,8x25-TORX,T25 ARGENT | ||||
| 112 | 1613435012 | 1.70 | 2.04 | |
| Vis A Tete Bombee Torx 4x20 | ||||
| 113 | 2603490023 | 0.83 | 1.00 | |
| Recouvrement | ||||
| 119 | 1619P16829 | 4.10 | 4.92 | |
| Rotor | ||||
| 803 | 1619P17697 | 91.56 | 109.87 | |
| Porte-Outil | ||||
| 823 | 1619P17701 | 113.29 | 135.95 | |
| Carter D’engrenages | ||||
| 839 | 1619P17700 | 130.32 | 156.38 | |
| Boitier D’etande | ||||
| 840 | 1619P17699 | 130.32 | 156.38 | |
| Disque | ||||
| 842 | 1619P17797 | 26.84 | 32.21 | |
| Piston De Marteau | ||||
| 856 | 1619P17702 | 36.85 | 44.22 | |
| Roue Cylindrique | ||||
| 872 | 1619P17698 | 55.25 | 66.30 | |
| Poignee | ||||
| 883 | 1619P17703 | 55.25 | 66.30 | |
| Poignee Auxiliaire | ||||
| 884 | 1619P17704 | 36.85 | 44.22 | |
| Train De Roues | ||||
| 890 | 1619P17891 | 29.75 | 35.70 | |
| Poignee | ||||
| 891 | 1619P17892 | 4.70 | 5.64 | |
| Serrure | ||||
| 892 | 1619P17893 | 4.70 | 5.64 | |
| Tube De Graisse 45 ML | ||||
| 893 | 1615430014 | 8.45 | 10.14 | |
| Tube de Graisse 30 ML | ||||
| 896 | 1615430010 | 5.33 | 6.40 | |
| Jeu Pieces D’usure | ||||
| 898 | 1619P17705 | 40.61 | 48.73 | |
