Vous trouverez ici toutes les pièces et dessins disponibles du 'Bosch 3601E005B0 ( GSC75-16 )'. De là, vous pouvez commander directement toutes les pièces souhaitées. De nombreuses pièces doivent être commandées auprès du fabricant, selon la marque, cela prend une à quatre semaines. Toutes les informations dont nous disposons se trouvent sur notre site Web, nous ne pouvons pas vous conseiller sur ce dont vous avez besoin, pour cela vous devrez retourner la machine pour réparation. Veuillez noter ce qui suit lors de la commande:

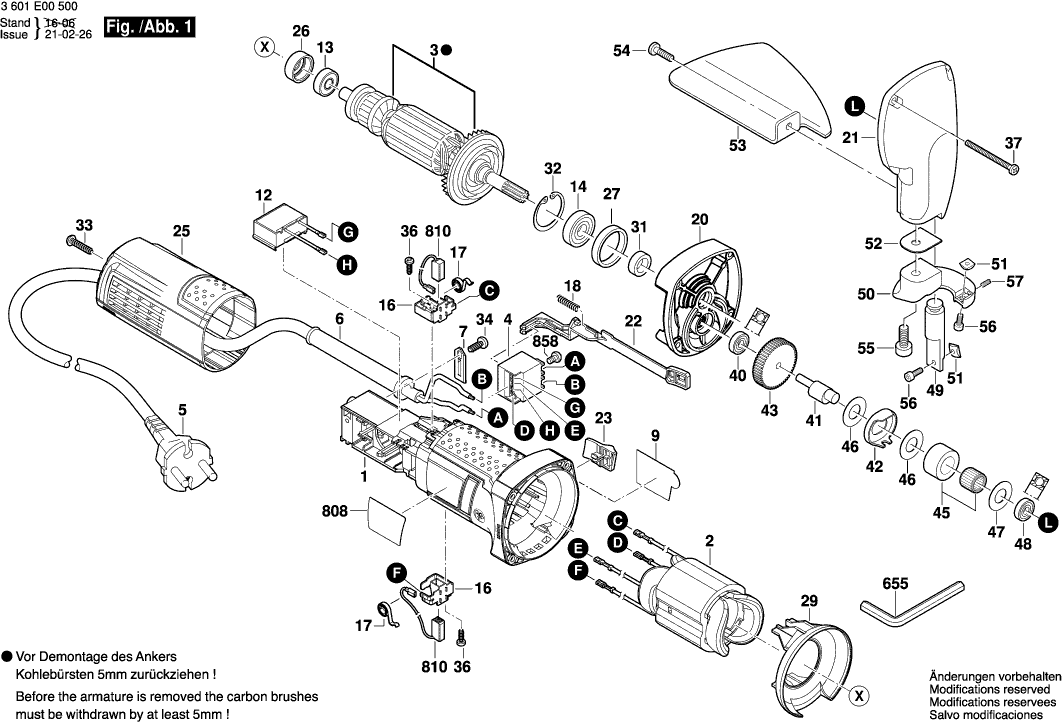

Dessins des Bosch 3601E005B0 ( GSC75-16 )
Liste de pièces de rechange des Bosch 3601E005B0 ( GSC75-16 )
| Pos. | Description | Prix hors TVA | Prix TTC | |
| Les prix affichés incluent la TVA | ||||
| Carter De Moteur | ||||
| 1 | 1619P10958 | 4.10 | 4.92 | |
| Épanouissement Polaire 220-240V | ||||
| 2 | 1619P08334 | 14.80 | 17.76 | |
| Épanouissement Polaire | ||||
| 2 | 160422059E | 13.93 | 16.72 | |
| Induit | ||||
| 3 | 1604010B5S | 55.25 | 66.30 | |
| Commutateur | ||||
| 4 | 1607200238 | 7.58 | 9.10 | |
| Câble d alimentation EU 4,15m 2x1,0mm H07RN-F | ||||
| 5 | 3604460185 | 20.42 | 24.50 | |
| Manchon Ø8,3-Ø9,4x95 MM | ||||
| 6 | 2600703011 | 2.24 | 2.69 | |
| Collier De Fixation | ||||
| 7 | 1601302017 | 0.83 | 1.00 | |
| Plaque De Marque | ||||
| 9 | 3601110583 | 0.83 | 1.00 | |
| Filtre D’antiparasitage | ||||
| 12 | 1619P02827 | 4.70 | 5.64 | |
| Roulement A Billes 7x19x6 MM | ||||
| 13 | 1619P00456 | 2.24 | 2.69 | |
| Roulement A Billes Rigide 8x24x8 | ||||
| 14 | 1610900026 | 9.53 | 11.44 | |
| Porte-Balais | ||||
| 16 | 1619P01811 | 2.24 | 2.69 | |
| Ressort Spiral | ||||
| 17 | 1604652013 | 1.18 | 1.42 | |
| Ressort De Compression | ||||
| 18 | 1619P11487 | 0.83 | 1.00 | |
| Plus disponible, pas de remplacement | ||||
| 20 | 3605700205 | |||
| Carter De Boite | ||||
| 21 | 3605106105 | 55.25 | 66.30 | |
| Curseur De Reglage | ||||
| 22 | 1619P10967 | 0.83 | 1.00 | |
| Bouton De Commande | ||||
| 23 | 1619P10969 | 0.83 | 1.00 | |
| Couvercle De Carter | ||||
| 25 | 1619P10963 | 2.71 | 3.25 | |
| Bague En Caoutchouc | ||||
| 26 | 1600206036 | 1.18 | 1.42 | |
| Bague En Caoutchouc | ||||
| 27 | 3600206015 | 1.70 | 2.04 | |
| Deflecteur D’air | ||||
| 29 | 1619P10970 | 0.83 | 1.00 | |
| Douille | ||||
| 31 | 3600300079 | 6.54 | 7.85 | |
| Anneau de retenue | ||||
| 32 | 3600283046 | 1.94 | 2.33 | |
| Vis A Tete Bombee Torx 4x20 | ||||
| 33 | 2603490023 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx 4x12 | ||||
| 34 | 2603490021 | 0.83 | 1.00 | |
| Vis A Tete Bombee 3x10 ST | ||||
| 36 | 1613435034 | 0.83 | 1.00 | |
| Vis A Tete Bombee Torx | ||||
| 37 | 1619P09645 | 0.83 | 1.00 | |
| Roulement A Billes Rigide 5x16x5 | ||||
| 40 | 3600905141 | 4.10 | 4.92 | |
| Arbre A Excentrique | ||||
| 41 | 3600109016 | 15.71 | 18.85 | |
| Tole En U | ||||
| 42 | 3602311052 | 3.31 | 3.97 | |
| Roue Cylindrique | ||||
| 43 | 3606316096 | 7.58 | 9.10 | |
| Rouleau D’appui | ||||
| 45 | 3600905158 | 18.19 | 21.83 | |
| Rondelle D’ajustage | ||||
| 46 | 3600102049 | 1.94 | 2.33 | |
| Rondelle D’ajustage | ||||
| 47 | 3600102050 | 1.18 | 1.42 | |
| Plus disponible, pas de remplacement | ||||
| 48 | 2600905052 | |||
| Poussoir | ||||
| 49 | 3602317041 | 20.42 | 24.50 | |
| Table De Decoupage | ||||
| 50 | 3606455042 | 67.25 | 80.70 | |
| Jeu De Couteaux | ||||
| 51 | 3607031834 | 60.65 | 72.78 | |
| Rondelle plate 0,2 mm | ||||
| 52 | 3602311047 | 1.94 | 2.33 | |
| Rondelle plate 0,4mm | ||||
| 52 | 3602311048 | 1.18 | 1.42 | |
| Rondelle plate 0,6mm | ||||
| 52 | 3602311049 | 1.18 | 1.42 | |
| Chasse-Copeaux | ||||
| 53 | 3607233025 | 18.19 | 21.83 | |
| Vis autotaradeuse p. défo DIN 7500-UM5x10-ST | ||||
| 54 | 3603391007 | 1.94 | 2.33 | |
| Vis cyl SixPans Creux CHC DIN 912-M10x20-12.9 | ||||
| 55 | 2910401289 | 1.18 | 1.42 | |
| Vis cyl SixPans Creux CHC DIN 912-M4x8-12.9 | ||||
| 56 | 2910401118 | 1.94 | 2.33 | |
| Vis sans tête | ||||
| 57 | 3603435056 | 3.31 | 3.97 | |
| Tournevis Coude DIN 911, SW3 | ||||
| 655 | 1907950004 | 4.70 | 5.64 | |
| Plaque signalétique | ||||
| 808 | 3601119921 | 0.83 | 1.00 | |
| Jeu De Balais | ||||
| 810 | 1619P11715 | 4.70 | 5.64 | |
| Vis A Tete Bombee DIN7985-M3,5x5-4.8-H | ||||
| 858 | 2910641081 | 0.83 | 1.00 | |
